motor aan de rechterkant van het maaidek. Om de
stand van het maaidek te veranderen, gaat u als volgt
te werk:
Belangrijk:
Als u de maai-eenheid op de
zijkant moet leggen, zorg dan dat u deze goed
ondersteunt om schade aan de stelbouten van de
snijbalk te voorkomen; zie
maaidek (bladz. 9)
1.
Verwijder de 2 bouten waarmee het
contragewicht aan het linker uiteinde van
het maaidek is gemonteerd. Verwijder het
contragewicht
(Figuur
2.
Verwijder de 2 inbusbouten waarmee de
motorophangplaat aan het linkeruiteinde van
de maai-eenheid is bevestigd. Verwijder de
motorophangplaat
3.
Breng smeer aan op de binnendiameter van de
aandrijfspie
(Figuur
4.
Breng op het linkeruiteinde van de maai-eenheid
een laagje olie aan op de O-ring en bevestig
de motorophangplaat met de 2 inbusbouten die
u eerder hebt verwijderd
bouten aan met 16 tot 20 N·m.

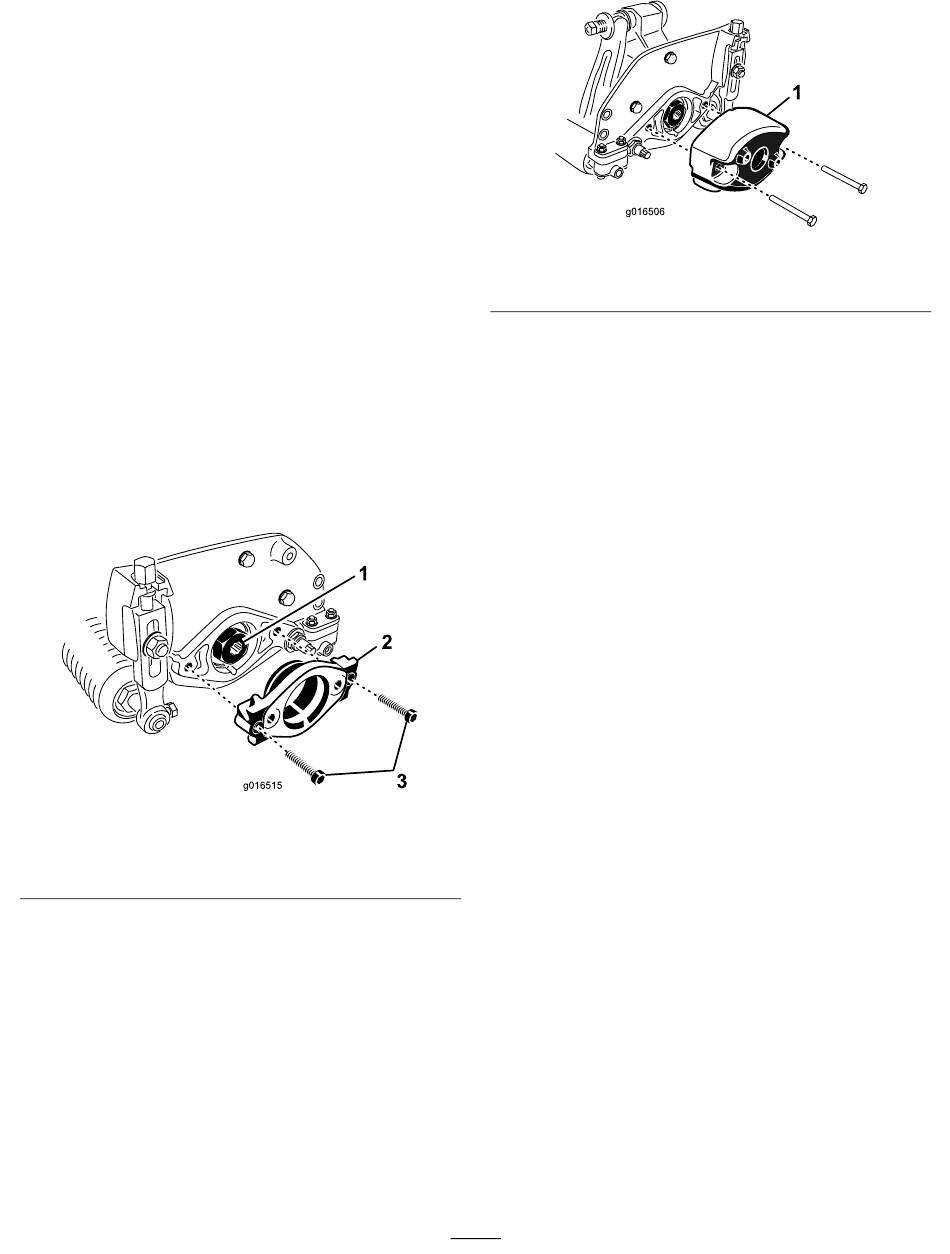

1. Aandrijfspie
2. Motorophangplaat
5.
Breng op het rechteruiteinde van het maaidek
een laagje olie aan op de O-ring en bevestig het
contragewicht met de bouten die u eerder hebt
verwijderd
(Figuur
16 tot 20 N·m.
Ondersteunen van het
9).
(Figuur
8).
8).
(Figuur
8). Draai de
Figuur 8
3. Inbusbouten
9). Draai de bouten aan met
1. Contragewicht
Maaidek afstellen
1.
Ondersteun het maaidek, zie
het maaidek (bladz.
2.
Stel het contact tussen snijplaat en messenkooi
af; zie
Instellen van het ondermes op de
messenkooi (bladz.
3.
Stel de hoogte van de achterrol in; zie
van de hoogte van de achterrol (bladz.
4.
Stel de maaihoogte in; zie
instellen (bladz.
5.
Stel de stopbalk in; zie
(bladz.
13).
g016515
7
Figuur 9
Ondersteunen van
9).
9).
Instellen
De maaihoogte
12).
De stopbalk afstellen
g016506
11).
