4. PRÉSENTATION DE L'eWire VFX

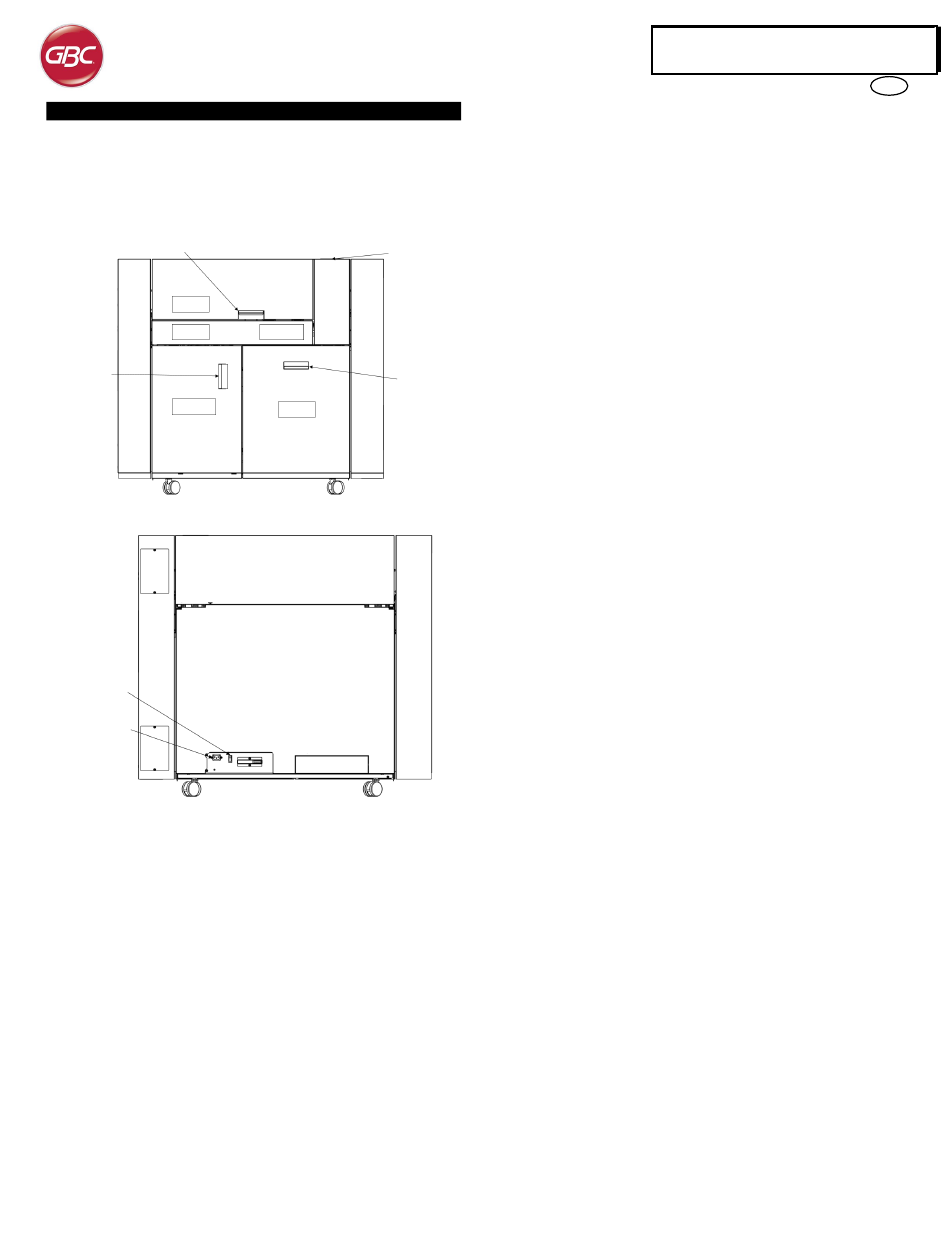

L'image ci-dessous donne un aperçu du système eWire VFX. Les
principaux emplacements de l'interface utilisateur sont indiqués. Les
zones fonctionnelles sont indiquées pour aider l'utilisateur dans la
recherche de pannes. Un bourrage peut être classé en identifiant
l'endroit ou le bourrage eWire VFX s'est produit.
Dégagement du transport supérieur
ZONE 1
ZONE 2
Couvercle de
l'alimentation
d'élément
ZONE 3A
Interrupteur
d'alimentation
Alimentation
C.A.
Écran cristaux
liquides (LCD)
ZONE 3B
Tiroir à livres
ZONE 4
Présentation de l'eWire VFX
1.
Zone 1
Ceci fait référence à la zone d'alimentation en feuilles de l'eWire
VFX. C'est à ce niveau qu'elles passent par l'eWire VFXou sont
redirigées dans l'eWire VFXpour être reliées.
2.
Zone 2
Ceci fait référence à la zone de l'eWire VFX où les feuilles sont
transférées sur une spirale double pour la reliure.
3.
Zone 3a
Ceci fait référence à la zone de l'eWire VFXoù le fil en spirale sort
du dévidoir et est coupé à la longueur requise pour la reliure. La
zone 3 fait d'abord référence à la distribution de fil, pas à la pile de
papier.
4.
Zone 3b
Ceci fait référence à la zone de l'eWire VFXoù se situe le support
et le dispositif de fermeture. Le dispositif de fermeture comprime
l'élément de reliure ouvert pour terminer le livre. Le support
maintient l'élément tandis que les feuilles s'empilent.
5.
Zone 4
Ceci fait référence à la zone de l'eWire VFXoù les livres reliés sont
empilés.
6.
Tiroir à livres
En tirant sur la poignée du tiroir à livres, l'utilisateur peut accéder à
la pile de livres terminés pour les retirer. Le tiroir à livres ne doit être
ouvert que quand la mangeoire automatique est en veille.
7.
Porte d'alimentation en éléments
Ouvrir la porte et libérer le plateau d'alimentation en éléments pour
accéder à la bobine d'alimentation en double spirale. La porte
d'alimentation en éléments ne doit être ouverte que quand la
mangeoire automatique est en veille.
8.
Dégagement du transport supérieur
Libérer le verrou et soulever le capot pour ouvrir la section
supérieure du panneau de dérivation. Le panneau de dérivation
inférieure peut également être soulevé, en soulevant la poignée.
Accéder à cette zone de la machine pour libérer les bourrages.
9.
Écran cristaux liquides (LCD)
L'écran LCD affichera les informations clés concernant le système,
et permettra également à l'utilisateur d'accéder aux paramètres sur
l'eWire VFX.
10. Alimentation C.A.
Emplacement du cordon d'alimentation. N'utiliser que le cordon
fourni.
11. Interrupteur de marche/arrêt
Utiliser cet interrupteur pour couper l'alimentation de l'eWire VFX
pendant le service, ou si l'eWire VFXn'est pas utilisé pendant un
certain temps
22
eWire VFX
