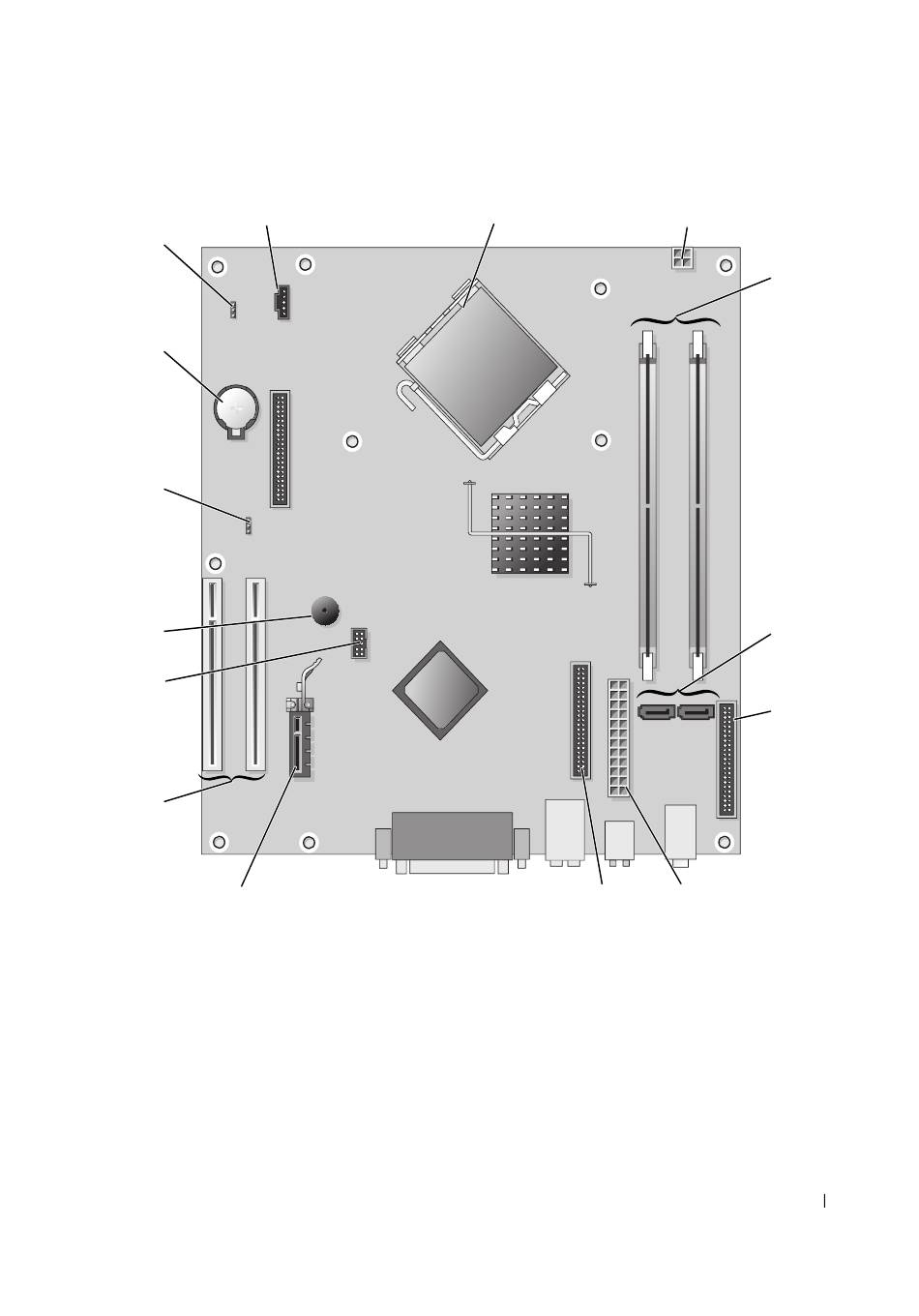

Elementy płyty systemowej
15
14
13
12
11
10
9
1
złącze wentylatora (FAN)
2
złącze procesora (CPU)
3
złącze zasilania (12VPOWER)
4
złącza modułów pamięci (DIMM_1, DIMM_2)
5
złącza napędu SATA (SATA0, SATA2)
6
złącze na przednim panelu (FNT_PANEL)
7
złącze zasilania (POWER)
8
złącze napędu CD/DVD (IDE)
All manuals and user guides at all-guides.com
1
2
8
9
złącze karty PCI Express x1
10
złącze karty PCI (2)
11
złącze USB FlexBay
12
głośnik piezoelektryczny
13
zworka hasła (PSWD)
14
gniazdo akumulatora (BATT)
15
zworka resetowania zegara rzeczywistego (RTCRST)
Szybki informator o systemie
3
4
5
6
7
239
