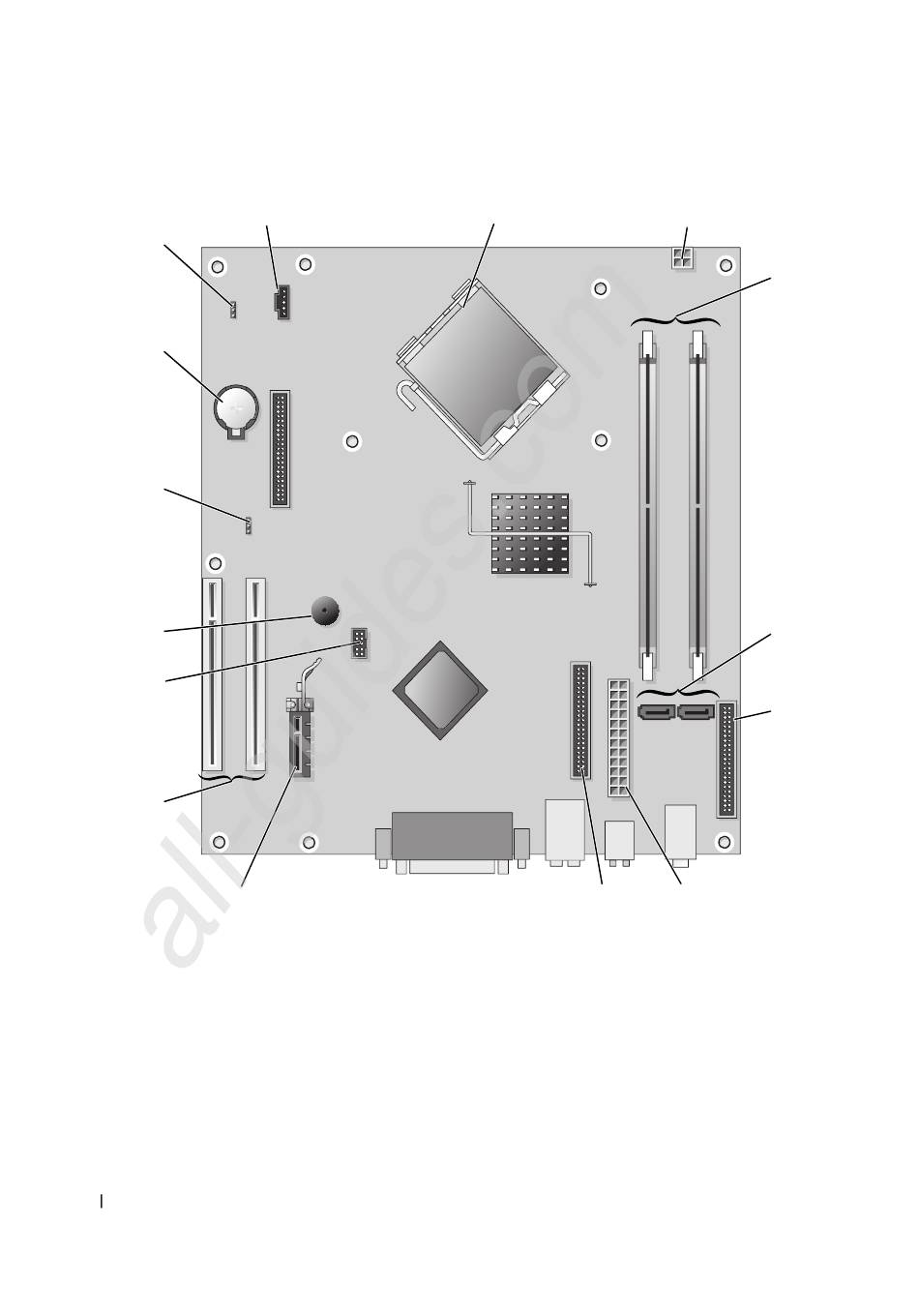

Součásti základní desky
15
14
13
12
11
10
9
1
konektor ventilátoru (FAN)
konektor procesoru (CPU)
2
napájecí konektor (12VPOWER)
3
konektory pamět'ových modulů (DIMM_1, DIMM_2)
4
5
konektory sériové jednotky ATA (SATA0, SATA2)
6
konektor na předním panelu (FNT_PANEL)
7
konektor napájení (POWER)
konektor jednotky CD/DVD (IDE)
8
66
Rychlá referenční příručka
All manuals and user guides at all-guides.com
1
2
8
9
konektor karty PCI Express x1
konektor karty PCI (2)
10
konektor FlexBay USB
11
piezoelektrický reproduktor
12
13
propojka hesla (PSWD)
14
zásuvka baterie (BATT)
15
resetovaní propojka RTC (RTCRST)
3
4
5
6
7
