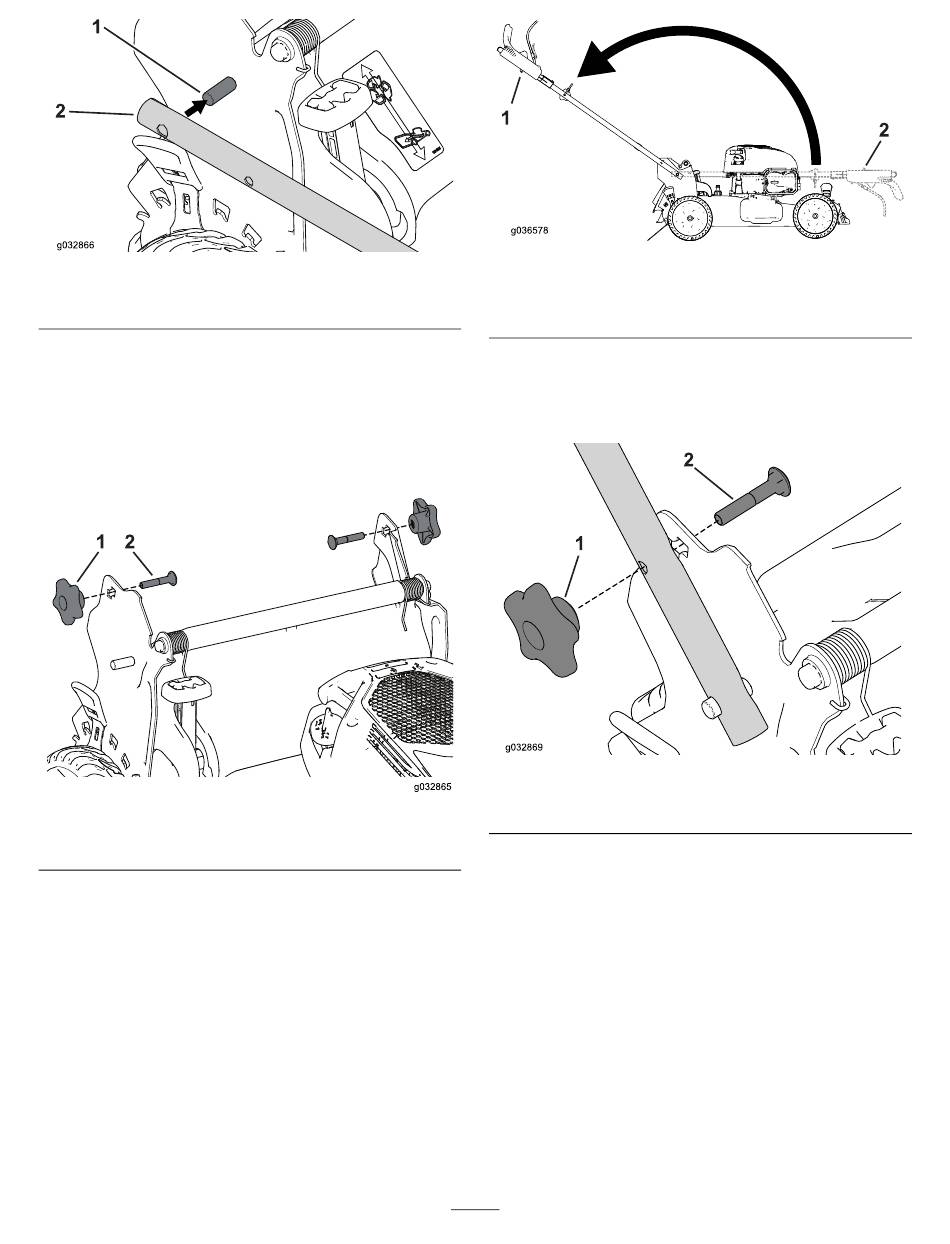

Bild 5
1. Stift
Hinweis: Die Stifte sind nicht durch die Löcher in den
Griffenden zu sehen, wenn der Griff heruntergeklappt
ist.
2. Entfernen Sie die 2 Griffhandräder sowie die 2
Schlossschrauben von den Handgriffhalterungen
6) und heben Sie sie auf.
Bild 6
1. Griffhandrad
3. Klappen Sie den Griff in die Betriebsstellung hoch,
indem Sie ihn nach hinten drehen
All manuals and user guides at all-guides.com
g032866
2. Griffende
(Bild
g032865
2. Schlossschraube
(Bild
7).
1. Zusammengeklappte
Stellung
4. Führen Sie die Schlossschraube (mit dem
Schraubenkopf nach innen zeigend) durch die obere
oder untere viereckige Öffnung in der Griffhalterung
und das obere Loch des Griffendes
1. Griffhandrad
5. Befestigen Sie die Griffhandräder locker an den
Schlossschrauben.
6. Siehe Schritte 3 bis 5 unter
(Seite
9).
5
Bild 7
2. Betriebsstellung
(Bild
8).
Bild 8
2. Schlossschraube
Einstellen der Holmhöhe
g036578
g032869
