1
3
2

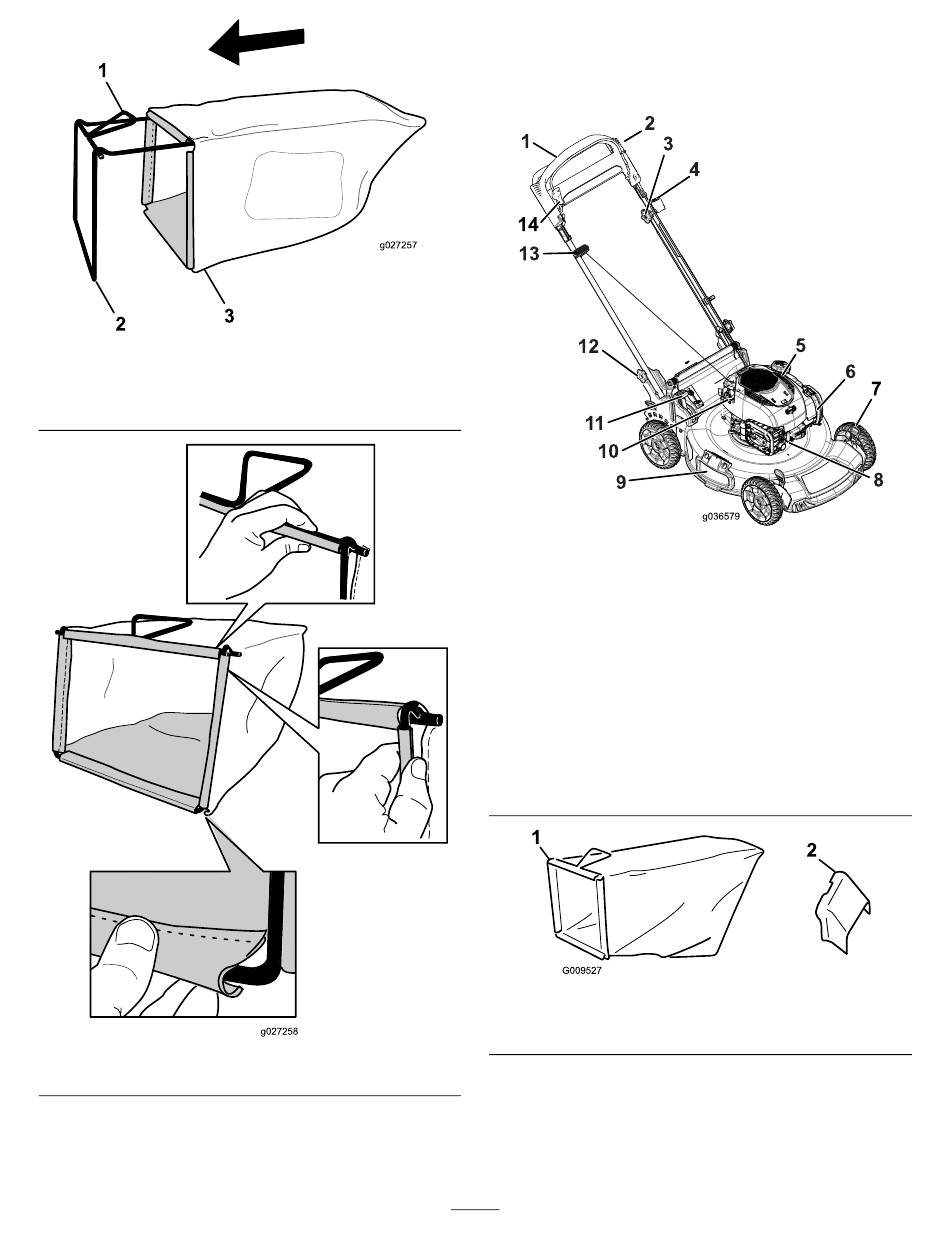

Figure 11
1. Poignée
2. Armature
Figure 12
All manuals and user guides at all-guides.com
g027257
g027257
3. Bac à herbe
g027258
g027258
Vue d'ensemble du
produit
1. Poignée
2. Barre de commande de la
lame
3. Bouton de réglage de
l'autopropulsion
4. Commutateur d'arrêt du
moteur
5. Bouchon du réservoir de
carburant
6. Filtre à air
7. Levier de hauteur de
coupe (4)
1. Bac à herbe
7
Figure 13
8. Bougie
9. Déflecteur d'éjection
latérale
10. Bouchon de
remplissage/jauge
11. Levier de commande de
ramassage sur demande
12. Bouton du guidon (2)
13. Poignée du lanceur
14. Verrou de la barre de
commande
Figure 14
2. Goulotte d'éjection latérale
g036579
g009527
