support du guidon soit insérée dans le trou inférieur de
l'extrémité associée
(Figure

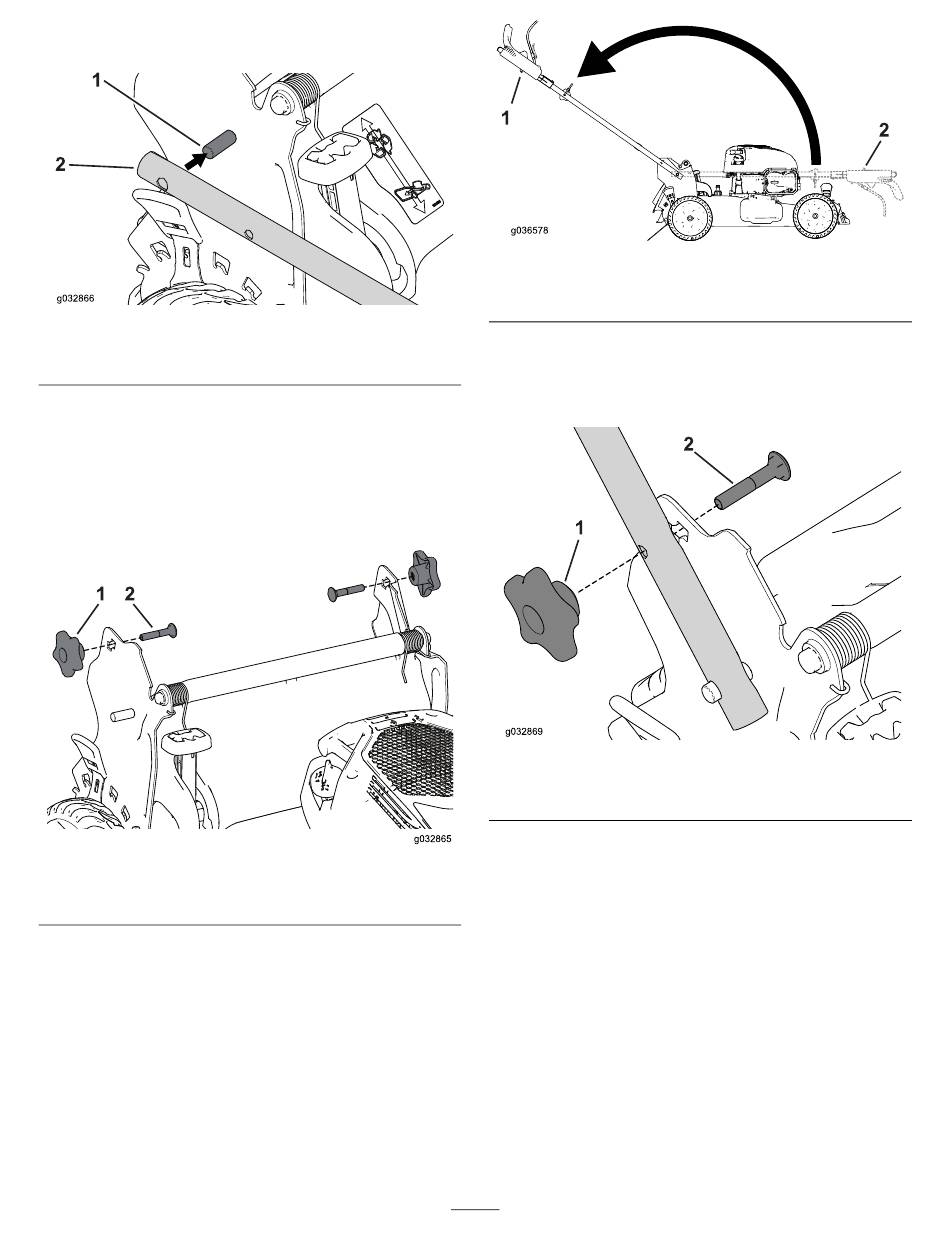

Figure 5
1. Goupille
Remarque: Les goupilles ne sont pas visibles dans
les trous aux extrémités du guidon lorsque le guidon
est replié.
2. Retirez les 2 boutons de guidon et les 2 boulons
de carrosserie du support de guidon
conservez-les.
Figure 6
1. Bouton du guidon
3. Dépliez le guidon en arrière à la position d'utilisation
(Figure
7).
All manuals and user guides at all-guides.com
5).
g032866
2. Extrémité du guidon
(Figure
6) et
g032865
2. Boulon de carrosserie
1. Position repliée
4. Insérez le boulon de carrosserie (la tête du boulon vers
l'intérieur) dans le trou carré inférieur ou supérieur du
support de guidon et dans le trou supérieur à l'extrémité
du guidon
(Figure
1. Bouton du guidon
5. Montez, sans les serrer, les boutons du guidon sur les
boulons de carrosserie.
6. Voir les opérations 3 à 5 de
guidon (page
9).
5
Figure 7
2. Position d'utilisation
8).
Figure 8
2. Boulon de carrosserie
Réglage de la hauteur du
g036578
g032869
