Figuur 11
1. Handgreep
2. Frame
Figuur 12
All manuals and user guides at all-guides.com
g027257
g027257
3. Grasvanger
g027258
g027258

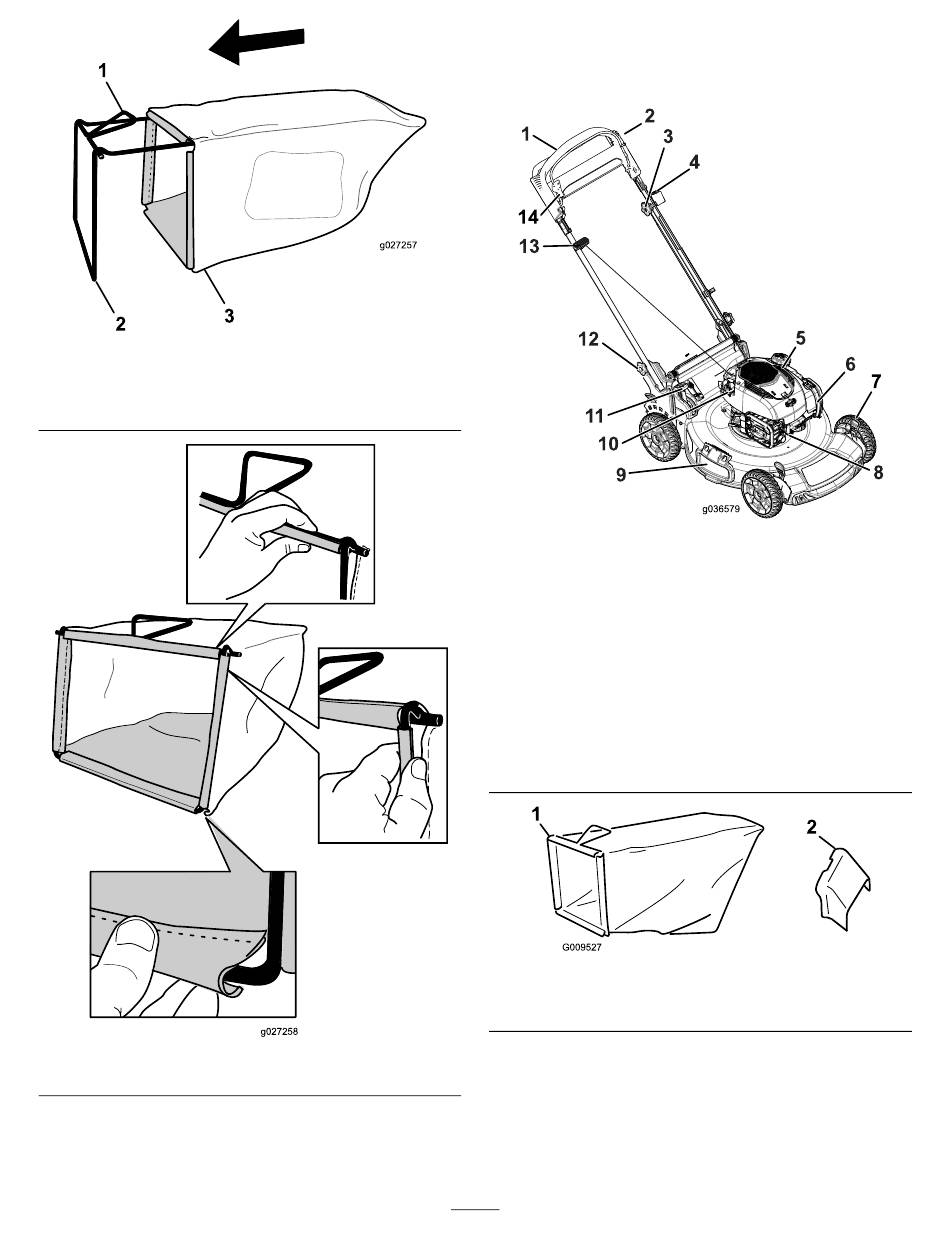

Algemeen overzicht
van de machine
1. Handgreep
2. Bedieningsstang voor
maaimes
3. Regelknop van de
zelfaandrijving
4. Schakelaar om de motor
uit te zetten
5. Dop van brandstoftank
6. Luchtfilter
7. Maaihoogtehendel (4)
1. Grasvanger
7
Figuur 13
8. Bougie
9. Zijafvoergeleider
10. Vulbuis/Peilstok
11. Grasvangerhendel
12. Handgreepknoppen (2)
13. Handgreep van startkoord
14. Vergrendeling van
bedieningsstang
Figuur 14
2. Zijuitwerpkanaal
g036579
g009527
