Abus TV7602 Handleiding

Verberg thumbnails

Quick Links

Download deze handleiding
All manuals and user guides at all-guides.com

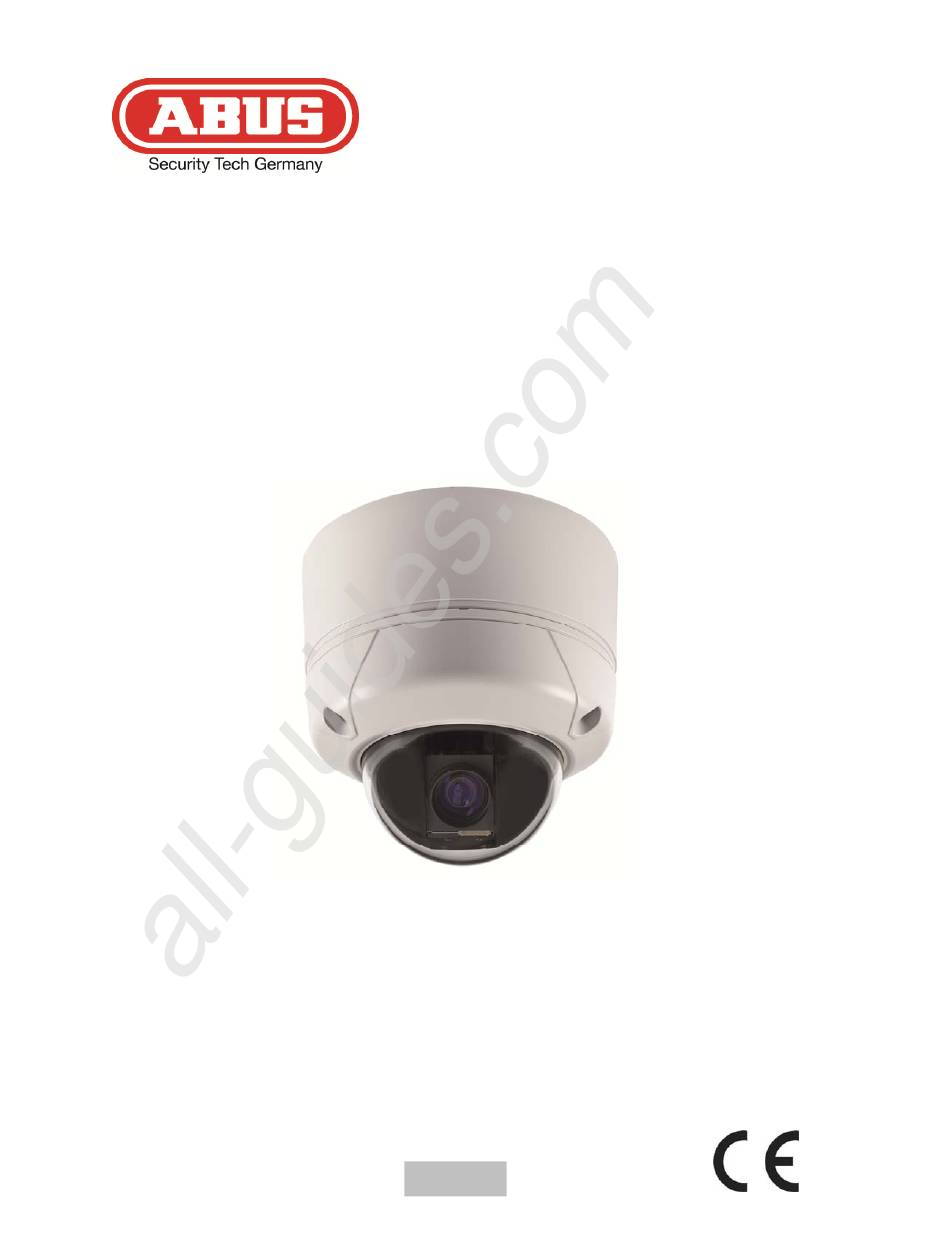

Tag / Nacht
Mini-Speed-Motordome
Installationsanleitung
TV7602
Version 2.0
loading

Gerelateerde Handleidingen voor Abus TV7602

Samenvatting van Inhoud voor Abus TV7602

  • Pagina 1 All manuals and user guides at all-guides.com Tag / Nacht Mini-Speed-Motordome Installationsanleitung TV7602 Version 2.0...
  • Pagina 2 All manuals and user guides at all-guides.com Inhalt Inhalt ..............................2 Vorwort ..............................3 Sicherheitshinweise ..........................3 Lieferumfang ............................4 Merkmale ............................... 4 Benennung der Komponenten ......................5 Montageanleitung ..........................6 A. Anschlüsse verbinden ........................6 B. Deckenmontage Aufputz ........................ 7 C.
  • Pagina 3 All manuals and user guides at all-guides.com Vorwort Sehr geehrte Kundin, sehr geehrter Kunde, wir bedanken uns für den Kauf dieses Eyseo Überwachungskamera. Dieses Gerät ist nach dem heutigen Stand der Technik gebaut. Es erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien.
  • Pagina 4 All manuals and user guides at all-guides.com Lieferumfang Posten Anzahl Eyseo Mini-Speed-Dome Schrauben (Ø 4x16) Schraubklemme 5 PIN Anleitung Schraubverschluss für Kabeldurchführung Torx-Schraubschlüssel Merkmale Der Eyseo Mini-Speed-Dome verfügt unter anderem über folgende Funktionen: • 10-fach Auto-Fokus Zoomobjektiv und 10-fach Digitalzoom •...
  • Pagina 5 All manuals and user guides at all-guides.com Benennung der Komponenten 1. Aufputzmontage-Adapter 4. Schraubklemmen 2. Schraubverschluss Kabeldurchführung 5. Kameragehäuse (PT 3/4) 3. DIP-Schalter...
  • Pagina 6 All manuals and user guides at all-guides.com Montageanleitung A. Anschlüsse verbinden Lösen Sie die Schrauben des Kameragehäuses und nehmen Sie den Aufputzmontage- Adapter vom Kameragehäuse. Benutzen Sie hierfür den mitgelieferten Torx- Schraubschlüssel (Schrauben bleiben im Gehäuse). Verbinden Sie das Netzteil mit der Power- und der GND-Klemme der Kamera (DC 12V 1,5A). Verbinden Sie die Seele (Innenleiter) des BNC-Videokabels mit dem Video-Ausgang und den Außenleiter mit der GND-Klemme.
  • Pagina 7 All manuals and user guides at all-guides.com B. Deckenmontage Aufputz Der Mini-Speed-Dome kann mit Hilfe des Aufputzmontage-Adapters unaufwendig an beliebigen Stellen montiert werden. Fixieren Sie den Aufputzmontage-Adapter mit 4 Schrauben an der gewünschten Stelle (FIG.3). Sollten Sie ein Rohr zur Kabelzuführung verwenden, beachten Sie standardisierte Größe (PT 3/4“).
  • Pagina 8 All manuals and user guides at all-guides.com C. Montage mit geraden Wandarm für Minidome Der Minidome kann mit dem optional verfügbaren geraden Wandarm (TV7613, nicht im Lieferumfang) an Wänden montiert werden. Montage bei Unterputz verlegten Kabeln Montage bei Aufputz verlegten Kabeln Markieren Sie die Bohrlöcher mit einem Stift.
  • Pagina 9 All manuals and user guides at all-guides.com Je nach Verlegeart (Unter- oder Aufputz), können die Kabel direkt durch die Halterplatte oder durch die untere Kabelzufuhr eingeführt werden. Bei Aufputzverlegung muss erst ein Loch in die dafür vorgesehene Vertiefung der Halterplatte gebohrt werden. Halten Sie den Wandarm an die Stellen der Bohrlöcher und montieren ihn mit passenden Schrauben an die Wand.
  • Pagina 10 All manuals and user guides at all-guides.com Abmessungen TV7611 Eckenhalter für Speeddome Abmessungen TV7610 Masthalter für Speeddome...
  • Pagina 11 Zusätzliche Informationen entnehmen Sie bitte der jeweiligen Bedienungsanleitung des Gerätes. Steuerung mit Bedienpult TV7605 Das Bedienpult TV7605 wurde speziell zur Steuerung der Mini-Speed-Dome TV7602 entwickelt und unterstützt daher alle Funktionen der Kamera. Alle weiterführenden Informationen über Anschluss und Bedienung entnehmen Sie bitte der Gebrauchsanleitung des Bedienpults.
  • Pagina 12 All manuals and user guides at all-guides.com Steuerung mit den JPEG2000 Rekorder TV8900-03 Öffnen Sie das Menü des Recorders, indem Sie die MENU-Taste drücken Wählen sie die Menüpunkte „EXTERNE GERÄTE“ – „SCHWENKEN/NEIGEN“- “PROTOKOLL EINSTELLUNG“ um die notwendigen Einstellungen vorzunehmen: KANAL Wählen Sie den Kameraeingang, an dem der Mini-Speed-Dome angeschlossen ist.
  • Pagina 13 All manuals and user guides at all-guides.com Tastenkombinationen Der Mini-Speed-Dome unterstützt die Steuerprotokolle Pelco-D und Pelco-P. Diese Protokolle werden von vielen Recordern (z.B. TV8900-TV8903) und Controllern unterstützt und können damit den Mini-Speed-Dome steuern. Als Werkseinstellung der Kamera ist Pelco D / P (automatische Erkennung) mit 2400 bps (bit pro Sekunde) eingestellt.
  • Pagina 14 All manuals and user guides at all-guides.com Diagnose (Selbsttest) Wird die Kamera an eine Spannungsquelle angeschlossen, führt die Kamera eine Selbstdiagnose durch. Die PWR ON-LED auf der Unterseite beginnt zu leuchten. Folgende Zeilen werden am Bildschirm dargestellt: KAMERA ID : 001 BAUD RATE : 2400 BPS WARTE ………...
  • Pagina 15 All manuals and user guides at all-guides.com Wird trotz einer Aktion an einem Steuergerät „NO TESTED“ am Bildschirm angezeigt, kann es folgende Ursachen haben: a. Protokoll von Steuergerät und Kamera stimmen nicht überein b. Baud Rate von Steuergerät und Kamera stimmen nicht überein c.
  • Pagina 16 All manuals and user guides at all-guides.com OSD-Menü Einstellungen A. OSD Menü Tabelle...
  • Pagina 17 All manuals and user guides at all-guides.com Um das OSD Menü anzeigen zu lassen, drücken Sie am Menüpult 95 + PRESET bzw. die MENU-Taste. HAUPTMENUE DOME EINSTELLUNGEN KAMERA EINSTELLUNGEN PRESET EINSTELLEN AUTO SCAN TOUR PRIVATZONEN MUSTER ALARM BEREICH ZURÜCK • Drücken Sie den Joystick des Bedienpults nach oben/unten, um den markierten Menüpun kt zu wechseln und nach links/rechts um den markierten Punkt auszuwählen.
  • Pagina 18 All manuals and user guides at all-guides.com DOME EINSTELLUNGEN – MANUELL TEMPO Für die manuelle Schwenk- und Neigegeschwindigkeit ist ein Wert von 100°/Sek bis 150°/Sek einstellbar. Die Standardeinstellung beträgt 150°/Sek. DOME EINSTELLUNGEN - AUTO FLIP Durch die Auto Flip-Funktion kann eine Person durchgängig überwacht werden, auch wenn sie sich unter der Kamera hindurch bewegt.
  • Pagina 19 All manuals and user guides at all-guides.com DOME EINSTELLUNGEN – [NAECHSTE SEITE] – [PASSWORT] Um auf die PASSWORT-Seite zu gelangen, muss die SYSTEM SPERRE auf EIN gesetzt sein. Wählen Sie „PASSWORT“ und drücken Sie den Joystick nach links/rechts. Das Passwort muss eine Zahl zwischen 001 und 255 sein. Bestätigen Sie mit der PRESET Taste. In der Standardeinstellung ist kein Passwort eingestellt.
  • Pagina 20 All manuals and user guides at all-guides.com 11. DOME EINSTELLUNGEN – [NAECHSTE SEITE] – [OSD ANZEIGE] Es können verschiedene Informationen am Monitor ein-/ausgeblendet werden. Folgende Informationen stehen zur Verfügung: KAMERANAME EIN: Es wird der Kameraname im Videobild angezeigt (siehe Seite 17, Gliederungspunkt B.1.). PRESET NAME EIN: Wird ein Preset aufgerufen, wird der Preset-Name am Bildschirm angezeigt (Gliederungspunkt D.2., siehe Seite 24).
  • Pagina 21 All manuals and user guides at all-guides.com 13. DOME EINSTELLUNGEN – [NAECHSTE SEITE] – [RUECKSETZEN] Alle gespeicherte Presets, Touren, Bereiche und Privatzonen können in einem Vorgang gelöscht werden. Drücken Sie nach oben/unten, bis der Cursor auf dem gewünschten Unterpunkt steht und drücken dann nach rechts/links um auszuwählen. Bestätigen Sie die Rückfrage (z.B.
  • Pagina 22 All manuals and user guides at all-guides.com C. KAMERA EINSTELLUNGEN KAMERA EINSTELLUNGEN FLIMMERN: SPIEGELN: DETAILS: DIGITAL ZOOM: WB MODE: AWB MODUS WERKSEINSTELLUNGEN BILD KIPPEN: BLC: TAG/NACHT MODUS: AUTO DSS MODUS: ZURUECK KAMERA EINSTELLUNGEN – FLIMMERN Die Einstellung „FLIMMERN“, verhindert ein deutliches Flimmern, wenn eine PAL-Kamera in Ländern mit einer Stromnetzfrequenz von 60 Hz bzw.
  • Pagina 23 All manuals and user guides at all-guides.com KAMERA EINSTELLUNGEN – BILD KIPPEN Diese Funktion „BILD KIPPEN“ spiegelt das Bild an der horizontalen Achse, d.h. die obere und untere Bildseite werden vertauscht. Die Standardeinstellung ist „AUS“. KAMERA EINSTELLUNGEN – BLC Die Gegenlichtkompensation kann ein- und ausgeschaltet werden. Die Standardeinstellung ist „AUS“.
  • Pagina 24 All manuals and user guides at all-guides.com D. PRESET EINSTELLEN Presets sind speicherbare Positionen, die per Tastenkombination oder in Tour Gruppen abgerufen werden können. Drücken Sie den Joystick nach rechts, wenn sich der Cursor auf „PRESET EINSTELLEN“ befindet um ins Preset-Menü zu gelangen. Alternativ können Preset-Positionen auch außerhalb des Menüs gespeichert werden: Geben Sie eine Nummer (1~64 und 100~200) ein und halten die PRESET Taste mindestens zwei Sekunden gedrückt.
  • Pagina 25 All manuals and user guides at all-guides.com Vorsicht: Die Kamera verfügt über zwei Lichtschranken, um die Schwenk- und Neige-Ausgangsposition justieren zu können. Werden die Lichtschranken für lange Zeit nicht mehr durchfahren, kann es zu Ungenauigkeiten beim Ansteuern der Preset-Positionen kommen. Deswegen sollten die Kalibrierungspunkte bei 0°Neigung und 180°...
  • Pagina 26 All manuals and user guides at all-guides.com AUTO SCAN – ENDLOS Die Kamera dreht sich endlos in die eingestellte Richtung. Der eingestellte Anfangs-, Endwinkel und die Verzögerungszeit werden ignoriert. Die Werkseinstellung ist “AUS”. AUTO SCAN – GESCHWINDIGKEIT Die Auto-Scan Geschwindigkeit kann zwischen 05° pro Sekunde und 35° pro Sekunde eingestellt werden.
  • Pagina 27 All manuals and user guides at all-guides.com TOUR FESTLEGEN – TOUR NUMMER Wählen Sie eine Tour-Gruppe, die Sie erstellen/ändern möchten. TOUR FESTLEGEN – TOUR NAME Sie können bis zu 16 Zeichen für den Tour-Namen verwenden. Drücken Sie ZOOM TELE um die nächste und ZOOM WIDE um die vorherige Stelle zu markieren.
  • Pagina 28 All manuals and user guides at all-guides.com G. PRIVATZONEN Privatzonen dienen zur Ausblendung vertraulicher Stellen im Videobild (z.B. Tastatureingaben) un d werden als blaue Balken sichtbar. PRIVATZONEN NUMMER PRIVATZONE: 01 ANZEIGE: AENDERN: POSITION WERKSEINSTELLUNGEN SPEICHERN ZURUECK PRIVATZONEN – NUMMER PRIVATZONE Bis zu 4 Privatzonen können erstellt werden.
  • Pagina 29 All manuals and user guides at all-guides.com H. MUSTER Muster sind beliebige Joystickbewegungen, die gespeichert und abgerufen werden können. Nach dem Speichern können die Muster 1~8 mit der zugehörigen Tastenkombination 81~88 + PRESET oder über 1~8 + PTRN aufgerufen werden. MUSTER MUSTER NUMMER: MUSTER NAME:...
  • Pagina 30 All manuals and user guides at all-guides.com I. ALARM Es sind vier Alarmeingänge verfügbar, die jeweils mit einem Preset, einer Tour Gruppe oder ein em Muster verknüpft werden können. ALARM ALARM EINGANG : 01 ALARM BESCHALTUNG : AUS WERKSEINSTELLUNGEN AKTION NACH ALARM : 001 SPEICHERN ZURUECK ALARM –...
  • Pagina 31 All manuals and user guides at all-guides.com J. BEREICH Frei definierbaren Bereichen können Namen zugewiesen werden. Der Name erscheint, sobald di e Kamera diesen Bereich überwacht (z.B. „Parkplatz West“). Es sind acht Bereiche verfügbar, die mit je 16 Zeichen benannt werden können. BEREICH Start-Position BEREICH NUMMER:...
  • Pagina 32 All manuals and user guides at all-guides.com DIP Schalter-Stellungen A. ID Einstellung An der Kamera muss eine ID eingestellt werden, mit der Sie von einem Bedienpult oder DVR angesprochen wird. Jede ID darf nur einmal vergeben werden! Nachdem Sie den Aufputzmontage-Adapter geöffnet haben, können Sie die ID (z.B. mit Hilfe ein es kleinen Schlitzschraubendrehers) am DIP Switch 1 einstellen, indem Sie die Pins nach oben oder unten drücken.
  • Pagina 33 All manuals and user guides at all-guides.com B. RS-485 Abschlusswiderstand Der 10. Pin des DIP Switch wird zum 100 Ω Abschluss des RS485-Bus verwendet. Schalten Sie den Pin nur bei der letzten am Bus angeschlossenen Kamera/Gerät auf ON (siehe Bild CAM n). Schalten Sie den Schalter auf ON, wenn Sie nur eine Kamera verwenden. C.
  • Pagina 34 All manuals and user guides at all-guides.com Technische Daten MODEL TV7602 Schwenkwinkel 360˚ endlos Schwenk- Manuell Max 200˚/sec geschwindigkeit SCHWENKEN/ Preset Max200˚ /sec NEIGEN Neigedrehwinkel 0˚ ~ 90˚ Neige- Manuell Max 200˚/sec geschwindigkeit Preset Max 200˚ /sec 165 Positionen mit je 16 Zeichen Benennung...
  • Pagina 35 All manuals and user guides at all-guides.com Abmessungen...
  • Pagina 36 All manuals and user guides at all-guides.com Day / Night Mini Speed Motor Dome Installation Guide TV7602 Version 2.0...
  • Pagina 37 All manuals and user guides at all-guides.com Contents Contents ............................. 37 Preface ............................38 Precautions ..........................38 Scope of Delivery ........................39 Features ............................39 Naming of Components ......................40 Installation Instructions ......................41 A. Connection Method ......................41 B. Deckenmontage Aufputz ..................... 42 C.
  • Pagina 38 All manuals and user guides at all-guides.com Preface Dear customer, Thank you for purchasing this Mini Speed Motor Dome. You made the right decision in choosing this state-of-the-art technology. This product complies with the current standards of domestic and European regulations. The CE has been proven and all related certifications are available from the manufacturer (www.security-center.org) upon request.
  • Pagina 39 All manuals and user guides at all-guides.com Scope of Delivery Item Qty. Eyseo Mini Speed Dome Camera Screws (Ø 4x16) Terminal block 5 pin Manual Screw Cap Star Wrench Features The Eyseo Pan/Tilt dome camera has among other the following functions: 10X auto focus zoom lens with 10X digital zoom More than 480 TV lines Password protection...
  • Pagina 40 All manuals and user guides at all-guides.com Naming of Components 1. Surface Mount Adaptor 4. Terminal Block 2. Cap Screw (PT ¾) 5. Main Body 3. DIP Switch...
  • Pagina 41 All manuals and user guides at all-guides.com Installation Instructions A. Connection Method Unscrew the main body and take off surface mount adaptor from the camera body. Use the provided hexagon wrench (Screws remain in main body). Connect the power adaptor with power and GND terminal of camera (DC 12 V; 1.5 A). Connect the core of BNC video cable with video out and the outer conductor of BNC video cable with the GND terminal.
  • Pagina 42 All manuals and user guides at all-guides.com B. Ceiling Installation The Mini Speed Dome can easily be installed to any place by using the surface mount adaptor. Fix the surface mount adaptor with 4 screws on the designated position (FIG.3). If you are using a pipe for cable conduction, mind the standardized size (PT 3/4”, FIG.4) After connecting the circuit points you can reassemble the dome (FIG.5).
  • Pagina 43 All manuals and user guides at all-guides.com C. Installation with the Wall mount bracket for Mini Dome It is possible to install the Mini Dome with optional the wall mount bracket for Mini Dome (TV7613, not in scope of delivery) on walls. The cable into the wall No wall installation If you want to install the speed dome on a concrete wall, you need to make four...
  • Pagina 44 All manuals and user guides at all-guides.com Assemble the wall mount bracket and camera using the included screws. D. Additional Accessories It is possible to use the wall mount bracket TV7613 with the Pole mount adaptor (TV7610) or with the Corner mount adaptor (TV7611). See Dimensions on next page.
  • Pagina 45 All manuals and user guides at all-guides.com Dimensions TV7611 Corner mount adaptor Dimensions TV7610 Pole mount adaptor...
  • Pagina 46 All manuals and user guides at all-guides.com Quick Guide Control Devices Basically you can control the Mini Speed Motor Dome with all RS485 devices that can handle Pelco P or Pelco D protocol. Please refer to respective instruction manual for the connection method and further information. Control using Operator Panel TV7605 See all information about the connection method and other information in instruction manual of TV7606.
  • Pagina 47 All manuals and user guides at all-guides.com Control with DVR TV8901-03 Enter the MAIN MENU of the recorder by pressing MENU button. Go to EXTERNAL DEVICE – PANTILT SETUP – COMMAND SETUP: CHANNEL Select the input of Eytron Recorder where your camera is connected. It is not stringent required that the video cable of the camera is connected to recorder.
  • Pagina 48 All manuals and user guides at all-guides.com Quick Operating Keys This dome provides following protocols: Pelco D and Pelco P. These protocols are provided by several DVRs (e.g. TV8900-TV8903) and other controllers so that the domes can be controlled with these devices. Default setting of this dome is Pelco D / P (auto detection) with 2400 bps (bits per second).
  • Pagina 49 All manuals and user guides at all-guides.com Diagnostic When power supply is connected to the camera, POWER ON LED on the underside glows and DIAGONOSTIC is started. The following messages are displayed on the monitor. CAMERA ID : 001 BAUD RATE : 2400 BPS WAITING…...
  • Pagina 50 All manuals and user guides at all-guides.com OSD Menu Setting A. OSD Menu Table...
  • Pagina 51 All manuals and user guides at all-guides.com To enter OSD Menu, press the MENU button or 95+Preset and the Menu is displayed: MAIN MENU DOME SETUP CAMERA SET AUTO SCAN TOUR PRAVACY PATTERN ALARM SECTOR EXIT • Move the joystick up or down to move to the position and left or right to make selection or change values.
  • Pagina 52 All manuals and user guides at all-guides.com DOME SET – RECOVER This feature allows the dome to activate the last specified operation (auto scan, group tour, preset, pattern or sectors) after a programmed time of inactivity or restart after power shut down. The procedure is as following: define any operation and then go to DOME SET and change RECOVER to any value.
  • Pagina 53 All manuals and user guides at all-guides.com DOME SET – [NEXT PAGE] – [PASSWORD] To enter this page for setting a password, move the joystick to the right. The password can be a PRESET number between 001 and 255. Confirm with button.
  • Pagina 54 All manuals and user guides at all-guides.com 11. DOME SET – [NEXT PAGE] – [SYSTEM STATUS] This page shows the information of camera. SYSTEM STATUS PROTOCOL : PELCO , P BAUD RATE : 2400 BPS DEFAULT SETTING FIRMWARE VER. : 2.01 UPGRADE DATE : 17.04.07 CAMERA MODULE...
  • Pagina 55 All manuals and user guides at all-guides.com Press FOCUS NEAR button when the cursor is at YES to clear memorized data. Each item flickers for about 5~10 seconds such as tour, preset and so on. After this process, the menu returns to the previous page.
  • Pagina 56 All manuals and user guides at all-guides.com C. CAMERA SET CAMERA SETUP FLICKER : OFF MIRROR : OFF APERTURE : 10 D ZOOM : OFF WB MODE : AWB MODE DEFAULT SETTING PIC FLIP : OFF : OFF D/N MODE : AUTO DSS MODE : OFF...
  • Pagina 57 All manuals and user guides at all-guides.com CAMERA SET – PIC FLIP Picture flip feature mirrors picture horizontally. Top and bottom of the picture are inverted when setting is ON. Move joystick to the right or left to select OFF/ON. The default setting is OFF.
  • Pagina 58 All manuals and user guides at all-guides.com D. PRESET SET Presets are saved positions, which can be recalled by a shortcut. Alternatively it is possible to store data out of menu. Type in any number (1~64 and 100~200) and hold PRESET button for at least two seconds.
  • Pagina 59 All manuals and user guides at all-guides.com Attention: The camera comes with two light barriers to calibrate pan/tilt coordinates. If the light barriers are not crossed for a while, it could lead to inaccuracy and the camera cannot approach the preset positions exactly anymore. Therefore the camera should cross the light barriers at 0°...
  • Pagina 60 All manuals and user guides at all-guides.com AUTO SCAN – SAVE AND EXIT To save the memorized data and escape this page, move joystick to the right direction when cursor is at SAVE AND EXIT. AUTO SCAN – EXIT To escape this page without saving, move joystick rightwards here. F.
  • Pagina 61 All manuals and user guides at all-guides.com TOUR SET – SPEED The speed can be separately set for each tour step between 10° and 300° per second. Move joystick to the right or left to select tour speed. The default setting is 300°/S. TOUR SET –...
  • Pagina 62 All manuals and user guides at all-guides.com PRIVACY SET – SAVE To save the data after set the privacy masking zone, move joystick to the rightwards when the cursor is on SAVE. After saving of data, the cursor automatically jumps to PRIVACY NO.2 to prepare the next privacy masking zone.
  • Pagina 63 All manuals and user guides at all-guides.com I. ALARM SET 4 Alarm inputs are available and each of them is able to activate a preset, group tour or pattern. ALARM SET ALARM NO : 01 ALARM INPUT : OFF DEFAULT SETTING ALARM ACT : 001 SAVE...
  • Pagina 64 All manuals and user guides at all-guides.com J. SECTOR SET Up to 8 programmable sectors are available with 16 characters each. This feature is useful to entitle certain locations such as a parking zone. SECTOR SET Start-Position SECTOR NO : 01 SECTOR ID : SECTOR01□□□□□□□□...
  • Pagina 65 All manuals and user guides at all-guides.com DIP Switch Setting A. ID Setting The camera has an ID to be controlled by Controller or DVR. After opening, set ID by switching PINs of DIP SW1. • Factory default : Camera ID = 1 (1-ON, 0-OFF) DIP SW Kamera ID...
  • Pagina 66 All manuals and user guides at all-guides.com B. RS-485 Termination The 1 DIP of SW2 is used for 100Ω termination. Set on 1 DIP of SW2 only by the last connected camera from the loop (CAM n). Even in case of only one camera, set ON 1 -DIP of SW2.
  • Pagina 67 All manuals and user guides at all-guides.com Specifications MODEL TV7602 Pan Rotation Angle 360˚ Endless Manual Max 200˚/sec Pan Speed Preset Max 200˚ /sec PAN/TILT Tilt Rotation Angle 0˚ ~ 90˚ Manual Max 200˚/sec Tilt Speed Preset Max 200˚ /sec...
  • Pagina 68 All manuals and user guides at all-guides.com Dimensions...
  • Pagina 69 All manuals and user guides at all-guides.com Dôme motorisé Mini-Speed Jour / Nuit Notice d’installation TV7602 Version 2.0...
  • Pagina 70 All manuals and user guides at all-guides.com Contenu Préface ................................ 71 Consignes de sécurité ..........................71 Contenu de la livraison ..........................72 Caractéristiques ............................72 Désignation des composants ........................73 Notice d’installation ............................74 A. Branchements ............................. 74 B. Installation au plafond en saillie ......................75 C.
  • Pagina 71 All manuals and user guides at all-guides.com Préface Chère cliente, cher client, Nous vous remercions pour l'achat de ce dôme mini-speed Eyseo. Cet appareil a été construit selon l’état actuel de la technique. Il remplit les exigences des directives européennes et nationales en vigueur. La conformité...
  • Pagina 72 All manuals and user guides at all-guides.com Contenu de la livraison N° Eléments Quantité Dôme mini-speed Eyseo Vis (Ø 4x16) Borne à vis à 5 broches Notice Verrouillage à vis pour l’introduction des câbles Clé Torx Caractéristiques Le dôme motorisé mini-speed Eyseo dispose entre autres des fonctions suivantes : Zoom auto-focus x10 et zoom digital x10 Résolution 480 lignes TV Menu protégé...
  • Pagina 73 All manuals and user guides at all-guides.com Désignation des composants 1. Adaptateur pour installation de surface 4. Bornes à vis 2. Verrouillage à vis pour introduction des 5. Boîtier de la caméra câbles (PT 3/4) 3. Interrupteurs DIP...
  • Pagina 74 All manuals and user guides at all-guides.com Notice d’installation A. Branchements Dévissez les vis du couvercle de la caméra et retirez le système d'installation en saillie du boîtier de la caméra. Pour cela, utilisez la clé Torx fournie avec l’appareil (les vis doivent rester dans le boîtier).
  • Pagina 75 All manuals and user guides at all-guides.com B. Installation au plafond en saillie Le dôme mini-speed peut être installé sans grande difficulté à n’importe quel endroit à l’aide du système d’installation en saillie. Fixez le système d’installation en saillie avec 4 vis à l’endroit souhaité (FIG.3). Si vous utilisez une gaine pour le passage du câble, veillez à...
  • Pagina 76 All manuals and user guides at all-guides.com C. Installation avec bras droit mural pour mini-dôme Le mini-dôme peut être installé aux murs avec le bras droit mural fourni en option (TV7613, non compris dans la livraison). Installation avec câbles encastrés Installation avec câbles en saillie Faîtes une marque à...
  • Pagina 77 All manuals and user guides at all-guides.com D. Accessoires supplémentaires En option, vous avez également la possibilité d'installer le bras mural TV7613 à des mâts à l'aide du support pour mâts (TV7610) ou à des coins à l'aide du support d'angle (TV7611). Vous trouverez les dimensions en page suivante.
  • Pagina 78 All manuals and user guides at all-guides.com Dimensions TV7611 Dimensions TV7610...
  • Pagina 79 Pour d’autres informations, référez-vous à la notice d’utilisation de l’appareil en question. Commande par pupitre TV7605 Le pupitre TV7605 a été développé spécialement pour commander la caméra dôme mini-speed TV7602 et est compatible avec toutes les fonctions de la caméra.
  • Pagina 80 All manuals and user guides at all-guides.com Commande avec le DVR TV8900-03 Ouvrez le menu de l'enregistreur en appuyant sur la touche MENU. Sélectionnez l'index « APPAREILS EXTERNES » - « ROTATION/INCLINAISON » - « RÉGLAGE DU PROTOCOLE » pour effectuer les réglages nécessaires : CANAL Sélectionnez l’entrée de caméra à...
  • Pagina 81 All manuals and user guides at all-guides.com Raccourcis Le dôme mini-speed est compatible avec les protocoles de commande Pelco-D et Pelco-P. De nombreux enregistreurs (par ex. TV8900-TV8903) et contrôleurs sont compatibles avec ces protocoles. Ceux-ci peuvent donc commander le dôme motorisé mini-speed. Le réglage par défaut de la caméra prévoit 2400 bps (bits par seconde) pour Pelco D / P (reconnaissance automatique).
  • Pagina 82 All manuals and user guides at all-guides.com Diagnostic (test intégré) Si la caméra est branchée à une source de tension, elle effectue un diagnostic automatique. La diode d’alimentation ON située sur la partie inférieure s’allume. Les lignes suivantes s’affichent à l’écran : CAMERA ID : 001 BAUD RATE : 2400 BPS WAITING…...
  • Pagina 83 All manuals and user guides at all-guides.com Réglages du menu OSD A. Tableau du menu...
  • Pagina 84 All manuals and user guides at all-guides.com Pour afficher le menu OSD, appuyez sur le pupitre sur 95 + PRESET ou sur la touche MENU. MAIN MENU DOME SETUP CAMERA SET AUTO SCAN TOUR PRAVACY PATTERN ALARM SECTOR EXIT • Poussez le manche du pupitre vers le haut ou vers le bas pour changer d’index et vers la droite ou vers la gauche pour sélectionner l’index.
  • Pagina 85 All manuals and user guides at all-guides.com RÉGLAGES DU DÔME – TEMPO DU ZOOM La vitesse de zoom peut être modifiée. Il est possible de choisir entre « RAPIDE » et « LENT ». Appuyez à gauche ou à droite pour effectuer la sélection.
  • Pagina 86 All manuals and user guides at all-guides.com Confirmez à nouveau la procédure avec « RÉPÉTEZ ». « ACCEPTÉ ! » s’affiche à l’écran et la page OSD précédente s’affiche à l’écran. ENTER PASSWORD ENTER PASSWORD BY ENTERING PRESET CODE BY ENTERING PRESET CODE PASSWORD *** PASSWORD *** CONFIRM...
  • Pagina 87 All manuals and user guides at all-guides.com RÉGLAGES DU DÔME – [PAGE SUIVANTE] – [STATUT DU SYSTÈME] Plusieurs informations système s’affichent sous « STATUT DU SYSTÈME ». SYSTEM STATUS PROTOCOL : PELCO , P BAUD RATE : 2400 BPS FIRMWARE VER. : 2.01 UPGRADE DATE : 17.04.07...
  • Pagina 88 All manuals and user guides at all-guides.com C. RÉGLAGES DE LA CAMÉRA CAMERA SETUP FLICKER : OFF MIRROR : OFF APERTURE : 10 D ZOOM : OFF WB MODE : AWB MODE PIC FLIP : OFF : OFF D/N MODE : AUTO DSS MODE : OFF...
  • Pagina 89 All manuals and user guides at all-guides.com MODE JOUR (images couleur, faible photosensibilité) Le réglage par défaut est « MODE AUTO ». De plus, le réglage peut être modifié avec le raccourci 94 + PRESET. RÉGLAGES DE LA CAMÉRA – MODE DSS La fonction DSS diminue la rapidité...
  • Pagina 90 All manuals and user guides at all-guides.com d’inclinaison. Si les photo-relais ne sont pas traversés, des imprécisions peuvent apparaître au niveau de la commande des positions preset. C’est pourquoi les points de calibrage devraient être traversés au moins une fois à chaque tour/modèle avec une inclinaison de 0° et une rotation de 180°.
  • Pagina 91 All manuals and user guides at all-guides.com F. DÉFINIR UN TOUR Un groupe de tours est une suite séquentielle de positions preset qui peuvent être lancées dans un ordre quelconque. Huit tours programmables peuvent être enregistrées avec 60 étapes preset chacun. Après l'enregistrement des étapes individuelles de chaque tour, les tours 1 à...
  • Pagina 92 All manuals and user guides at all-guides.com G. ZONES PRIVÉES Les zones privées servent à fondre des parties confidentielles de l’image (par ex. saisie de données) et s’affichent sous la forme de barres bleues. PRIVACY SET PRIVACY NO : 01 DISPLAY : OFF ACTION...
  • Pagina 93 All manuals and user guides at all-guides.com 3. MODÈLE – MÉMOIRE PLEINE Appuyez sur FAR pour démarrer l’enregistrement des mouvements de manche. Pendant ce temps-là, la caméra enregistre tous les mouvements. La mémoire occupée s’affiche en pourcentage à l’écran. Appuyez sur FAR pour terminer la procédure. 4.
  • Pagina 94 All manuals and user guides at all-guides.com J. SECTEUR Il est possible d'assigner des ID aux secteurs, lesquels peuvent être définis librement. L’ID apparaît dès que la caméra surveille ce secteur (par ex. « Parking Ouest »). Huit secteurs sont disponibles. L'ID de chaque secteur peut comporter jusqu’à 16 caractères. SECTOR SET Start-Position SECTOR NO...
  • Pagina 95 All manuals and user guides at all-guides.com Position du commutateur DIP A. Réglage ID Un ID permettant d'identifier la caméra sur le pupitre ou le DVR doit être réglé sur la caméra. Chaque ID ne peut être attribué qu'une seule fois ! Après avoir ouvert l’adaptateur d’installation en saillie, vous pouvez régler l’ID (par ex.
  • Pagina 96 All manuals and user guides at all-guides.com B. Résistance de branchement du RS-485 ème La 10 broche du DIP Switch doit être utilisée pour le branchement 100 Ω du bus RS485. Ne connectez la broche sur ON que pour la caméra/l’appareil branché en dernière position sur le bus (voir CAM n sur l’image).
  • Pagina 97 All manuals and user guides at all-guides.com Caractéristiques techniques MODÉLE TV7602 Angle de rotation Manuel 360° continue ROTATION / Vitesse de rotation Preset Max 200°/sec INCLINAISON Max 200°/sec Angle d’inclinaison O°~90° Vitesse d’inclinaison Manuel Max 200°/sec Preset Max 200°/sec Presets 165 positions avec titre individuel de 16 caractères et à...
  • Pagina 98 All manuals and user guides at all-guides.com Dimensions...
  • Pagina 99 All manuals and user guides at all-guides.com Dag/nacht Mini-Speed-Motordome Installatiehandleiding TV7602 Versie 2.0...
  • Pagina 100 All manuals and user guides at all-guides.com Inhoud Inhoud ............................100 Voorwoord ..........................101 Veiligheidsinstructies ......................101 Leveringsomvang ........................102 Kenmerken ..........................102 Onderdelen ..........................103 Montagehandleiding ....................... 104 A. Aansluiten .......................... 104 B. Plafondmontage opbouw ....................105 C. Montage met de rechte wandarm voor Minidome ............. 106 D.
  • Pagina 101 All manuals and user guides at all-guides.com Voorwoord Geachte klant, Hartelijk dank voor de aanschaf van deze Eyseo High-Speed-Motordome. Dit apparaat is gebouwd volgens de huidige stand van de techniek en voldoet aan alle geldende Europese en nationale richtlijnen. De overeenstemming met deze eisen is gecontroleerd, de bijbehorende verklaringen en documenten zijn bij de fabrikant (www.security-center.org) beschikbaar.
  • Pagina 102 All manuals and user guides at all-guides.com Leveringsomvang Omschrijving Aantal Eyseo Mini-Speed-Dome Schroeven (Ø 4x16) Schroefklem 5 PIN Handleiding Schroefsluiting voor de kabeldoorvoer Torx schroevendraaier Kenmerken De Eyseo High-Speed-Motordome heeft onder andere de volgende functies: 10-voudig autofocus zoomobjectief en 10-voudige digitale zoom. 480 TV lijnen resolutie Wachtwoordbescherming voor het menu 360°...
  • Pagina 103 All manuals and user guides at all-guides.com Onderdelen Afb. 1 1. Adapter voor opbouwmontage 4. Schroefklemmen 2. Schroefsluiting voor de kabeldoorvoer 5. Camerabehuizing (PT 3/4) 3. DIP schakelaar...
  • Pagina 104 All manuals and user guides at all-guides.com Montagehandleiding A. Aansluiten Verwijder de schroeven van de camera afdekking en neem de adapter voor opbouwmontage van de camerabehuizing. Gebruik hiervoor de meegeleverde Torx schroevendraaier (de schroeven blijven in de behuizing achter). Draai de schroeven aan de onderzijde van de camera los Verbind de netvoeding met de Power en de GND klem van de camera (DC 12V 1,5 A).
  • Pagina 105 All manuals and user guides at all-guides.com B. Plafondmontage opbouw De Mini-Speeddome kan met behulp van de opbouw montageadapter gemakkelijk op een willekeurige plaats worden aangebracht. Breng de opbouw montageadapter met 4 schroeven op de gewenste plaats aan (Afb. 3). Let op de standaardmaat (PT 3/4") als u een buis voor de kabelgeleiding gebruikt.
  • Pagina 106 All manuals and user guides at all-guides.com C. Montage met de rechte wandarm voor Minidome De Minidome kan met optionele rechte wandarm (TV7613, niet bij de levering inbegrepen) op wanden worden gemonteerd. Montage bij kabels onder de stuclaag Montage bij kabels op de stuclaag Markeer de boorgaten met een potlood.
  • Pagina 107 All manuals and user guides at all-guides.com D. Overige accessoires Optioneel kan de wandarm TV7612 met behulp van de mastbeugel (TV7610) aan masten of met behulp van de hoekbeugel (TV7611) in hoeken worden gemonteerd. De afmetingen vindt u op de volgende pagina.
  • Pagina 108 All manuals and user guides at all-guides.com Afmetingen TV7610 Afmetingen TV7611...
  • Pagina 109 Besturing met bedieningspaneel TV7605 Het bedieningspaneel TV7605 is speciaal voor de besturing van de High-Speed-Motordome TV7602 ontwikkeld en ondersteunt daardoor alle functies van de camera. Alle verdere informatie over aansluiting en bediening vindt u in de gebruiksaanwijzing van het bedieningspaneel.
  • Pagina 110 All manuals and user guides at all-guides.com Besturing met de DVR TV8900-03 Open het menu van de recorder door op de toets MENU te drukken Kies het menu "EXTERNE APPARATUUR" - -" DRAAIEN/KANTELEN" - "PROTOCOL INSTELLING" om de benodigde instellingen uit te voeren. KANAAL Kies de camera-ingang waarop de High-Speed-Motordome is aangesloten.
  • Pagina 111 All manuals and user guides at all-guides.com Toetscombinaties De Mini-Speed dome ondersteunt de besturingsprotocollen Pelco-D en Pelco-P. Deze protocollen worden door vele recorders (bv. TV8900-TV8903) en controllers ondersteund en deze kunnen daarmee de High-Speed-Motordome besturen. Vanaf de fabriek is de camera ingesteld op Pelco D / P (automatische herkenning) met 2400 bps (bits per seconde).
  • Pagina 112 All manuals and user guides at all-guides.com Diagnose (zelftest) Als de camera op een spanningsbron wordt aangesloten, wordt een zelfdiagnose uitgevoerd. De PWR ON-LED aan de onderzijde licht op. De volgende regels worden op het beeldscherm weergegeven: CAMERA ID : 001 BAUDRATE : 2400 BPS WACHT ………...
  • Pagina 113 All manuals and user guides at all-guides.com Als er ondanks een actie op het bedieningspaneel "NO TESTED" wordt weergegeven, kan dat de volgende oorzaken hebben: a. Protocol van bedieningspaneel en camera komen niet overeen b. Baudrate van bedieningspaneel en camera komen niet overeen c.
  • Pagina 114 All manuals and user guides at all-guides.com OSD Menu instellingen A. OSD Menu tabel...
  • Pagina 115 All manuals and user guides at all-guides.com Om het OSD menu weer te geven, drukt u op het bedieningspaneel 95 + Preset HOOFDMENU DOME-INSTELLINGEN CAMERA-INSTELLING PRESET-POSITIES AUTO SCAN TOUR PRIVÈ-ZONES PATROON ALARM BEREIK TERUG • Druk de joystick op het bedieningspaneel naar boven/beneden om het gemarkeerde menu te wisselen en naar links/rechts om het gemarkeerde punt te selecteren B.
  • Pagina 116 All manuals and user guides at all-guides.com DOME INSTELLINGEN - AUTO FLIP Met de auto flip functie kan een persoon permanent worden bewaakt, ook als deze zich onder de camera door beweegt. Dit wordt bereikt door de camera automatisch 180° te laten draaien.
  • Pagina 117 All manuals and user guides at all-guides.com DOME INSTELLINGEN – [VOLGENDE PAGINA] – [WACHTWOORD] Om op de "WACHTWOORD" pagina te komen, moet het "SYSTEEMSLOT" ingeschakeld zijn. Kies "WACHTWOORD" en druk de joystick naar links/rechts. Het wachtwoord moet een getal zijn tussen 001 en 255. Bevestig uw invoer met de toets PRESET.
  • Pagina 118 All manuals and user guides at all-guides.com 10. DOME INSTELLINGEN – [VOLGENDE PAGINA] – [OSD DISPLAY] Er kan verschillende informatie op de monitor worden weergegeven of verborgen. De volgende informatie is beschikbaar: CAMERANAAM AAN: de cameranaam wordt in het videobeeld weergegeven (zie pag. 24, punt B.1.).
  • Pagina 119 All manuals and user guides at all-guides.com 12. DOME INSTELLINGEN – [VOLGENDE PAGINA] – [TERUGZETTEN] Alle opgeslagen presets, touren, bereiken en privé-zones kunnen in één keer worden gewist. Druk op omhoog/omlaag tot de cursor op het gewenste submenu staat en druk dan naar rechts/links om te kiezen.
  • Pagina 120 All manuals and user guides at all-guides.com C. CAMERA INSTELLINGEN CAMERA-INSTELLING FLIKKER : UIT SPIEGELEN : UIT DETAILS : 10 DIGITALE ZOOM : UIT WB MODE : AWB MODUS FABRIEKSINSTELLINGEN BEELD KANTELEN : UIT : UIT DAG-/NACHTMODUS : AUTO DSS-MODUS : UIT TERUG 15.
  • Pagina 121 All manuals and user guides at all-guides.com 20. CAMERA INSTELLINGEN - BEELD KANTELEN De functie "BEELD KANTELEN" spiegelt het beeld over de horizontale as, d.w.z. de boven- en onderkant van het beeld worden verwisseld. De standaardinstelling is "UIT". 21. CAMERA INSTELLINGEN - BLC De tegenlichtcompensatie kan in- of uitgeschakeld worden.
  • Pagina 122 All manuals and user guides at all-guides.com D. PRESET INSTELLEN Presets zijn vooraf opgeslagen posities die via een toetscombinatie of in tourgroepen kunnen worden opgeroepen. Druk de joystick naar rechts als de cursor op "PRESET INSTELLEN" staat om in het preset menu te komen.
  • Pagina 123 All manuals and user guides at all-guides.com Voorzichtig: De camera is voorzien van twee lichtsluizen om de draai- en kanteluitgangsposities te kunnen justeren. Als de lichtsluizen gedurende lange tijd niet worden onderbroken, kan dit leiden tot onnauwkeurigheden bij het aansturen van de presetposities. Daarom moeten de kalibratiepunten bij 0°...
  • Pagina 124 All manuals and user guides at all-guides.com AUTO SCAN – EINDELOOS De camera draait eindeloos in de ingestelde richting. De ingestelde begin- en eindhoek en de vertragingstijd worden genegeerd. De fabrieksinstelling is "UIT". AUTO SCAN – SNELHEID De Auto Scan snelheid kan worden ingesteld tussen 05° per seconde 35° per seconde. De fabrieksinstelling is 10°/seconde.
  • Pagina 125 All manuals and user guides at all-guides.com TOUR VASTLEGGEN - TOURNUMMER Kies een tourgroep die u wilt vastleggen/wijzigen. TOUR VASTLEGGEN - TOURNAAM U kunt tot maximaal 16 tekens gebruiken voor een tournaam. Druk op ZOOM TELE om de volgende, en op ZOOM WIDE om de vorige positie te markeren.
  • Pagina 126 All manuals and user guides at all-guides.com G. PRIVÉ-ZONES Privé-zones dienen om vertrouwelijke plaatsen in het videobeeld over te slaan (bv. toetsenbordinvoer) en worden zichtbaar als blauwe balken. PRIVÉZONES NUMMER PRIVÉ-ZONE : 01 DISPLAY : UIT FABRIEKSINSTELLINGEN WIJZIGEN : POSITIE OPSLAAN TERUG PRIVÉ-ZONES - NUMMER PRIVÉ-ZONE...
  • Pagina 127 All manuals and user guides at all-guides.com H. PATRONEN Patronen zijn willekeurige bewegingen van de joystick die kunnen worden opgeslagen en opgeroepen. Na het opslaan kunnen de patronen 1~8 met behulp van bijbehorende toetscombinaties 81~88 + PRESET of via 1~8 + PTRN worden opgeroepen. PATROON PATROONNUMMER : 01...
  • Pagina 128 All manuals and user guides at all-guides.com I. ALARM Er zijn vier alarmingangen beschikbaar die elk met een preset, een tourgroep of een patroon kunnen worden gekoppeld. ALARM ALARMINGANG : 01 BEDRADING : UIT ACTIE NA ALARM : 001 FABRIEKSINSTELLINGEN OPSLAAN TERUG ALARM –...
  • Pagina 129 All manuals and user guides at all-guides.com J. BEREIK Aan vrij definieerbare bereiken kan een naam worden toegewezen. De naam verschijnt als de camera dit bereik bewaakt (bv. "parkeerplaats west). Er zijn acht bereiken beschikbaar die elk met maximaal 16 tekens kunnen worden benoemd. BEREIK Startpositie BEREIKNUMMER...
  • Pagina 130 All manuals and user guides at all-guides.com DIP schakelaarposities A. ID instelling Op de camera moet een ID worden ingesteld, voordat de camera vanaf een bedieningspaneel of een DVR kan worden aangesproken. Elke ID mag slechts éénmaal worden uitgegeven! Nadat u de adapter voor opbouwmontage heeft geopend, kunt u de ID (bv. met behulp van een kleine platte schroevendraaier) op DIP schakelaar 1 instellen door de pins naar boven of beneden te duwen.
  • Pagina 131 All manuals and user guides at all-guides.com B. RS-485 Afsluitweerstand De 10 pin van DIP schakelaar 2 wordt voor de 100 Ω afsluiting van de RS485-Bus gebruikt. Zet de pin alleen bij de laatste op de bus aangesloten camera (apparaat) op ON (zie . CAM n). Zet de schakelaar op ON als u slechts één camera gebruikt.
  • Pagina 132 All manuals and user guides at all-guides.com Technische gegevens: MODEL TV7602 DRAAIEN/ Draaihoek 360˚ eindeloos KANTELEN Handmatig Max 200˚/sec Draai- snelheid Preset Max 200˚/sec Kantel/draaihoek 0˚ ~ 90˚ Handmatig Max 200˚/sec Kantel- snelheid Preset Max 200˚/sec 165 posities met elk 16 tekens benaming...
  • Pagina 133 All manuals and user guides at all-guides.com Afmetingen...
  • Pagina 134 All manuals and user guides at all-guides.com Dag / Nat Mini-Speed-Motordome Installationsvejledning TV7602 Version 2.0...
  • Pagina 135 All manuals and user guides at all-guides.com Indhold Indhold ............................135 Forord ............................136 Sikkerhedsoplysninger ......................136 Leveringsomfang ........................137 Kendetegn ..........................137 Betegnelse af komponenterne ....................138 Monteringsvejledning ......................139 A. Tilslut kontakter ......................... 139 B. Loftsmontering på vægpuds ....................140 C.
  • Pagina 136 All manuals and user guides at all-guides.com Forord Kære kunde! Vi takker for købet af denne Eyseo Mini-Speed-Dome. Apparatet er blevet bygget efter nutidens tekniske standard. Det opfylder kravene fra de gældende europæiske og nationale retningslinjer. Det er blevet dokumenteret, og de pågældende erklæringer og dokumenter ligger hos producenten (www.security-center.org).
  • Pagina 137 All manuals and user guides at all-guides.com Leveringsomfang Post Antal Eyseo Mini-Speed-Dome Skruer (Ø 4x16) Skrueklemme 5 PIN Vejledning Skrueprop til kabelføring Torx-skruenøgle Kendetegn Eyseo High Speed Motordome råder bl.a. over følgende funktioner: 10x Auto-Fokus zoomobjektiv og 10x digitalzoom 480 TV-linjers opløsning Password-beskyttet menu 360°...
  • Pagina 138 All manuals and user guides at all-guides.com Betegnelse af komponenterne 1. Adapter til montering på vægpuds 4. Skrueklemmer 2. Skrueprop til kabelgennemføring 5. Kamerakabinet (PT 3/4) 3. DIP-kontakt...
  • Pagina 139 All manuals and user guides at all-guides.com Monteringsvejledning A. Tilslut kontakter Løsn kameratildækningens skruer, og fjern adapteren til montering på vægpuds fra kamerakabinettet. Brug hertil Torx-skruenøglen, der er med i leveringen (skruerne forbliver i kabinettet). Løsn skruerne på kameraets underside. Forbind netdelen med powerklemmen og kameraets GND-klemme (DC 12V 1,5A).
  • Pagina 140 All manuals and user guides at all-guides.com B. Loftsmontering på vægpuds Mini-Speed-Dome kan monteres nemt mange forskellige steder ved hjælp af adapteren til montering på vægpuds. Fikser adapteren til montering på vægpuds det ønskede sted med 4 skruer (FIG.3). Hvis du anvender et rør til kabelgennemføringen, skal du være opmærksom på standardstørrelsen (PT 3/4“).
  • Pagina 141 All manuals and user guides at all-guides.com C. Montering med en lige vægarm for Minidome Minidome kan monteres på vægge med den lige vægarm (TV7613, ikke med i leveringen). Montering ved kabler i vægpuds Montering ved kabler på vægpuds Marker borehullerne med en blyant. Boreafstandene finder du i målene (se næste side). Vær opmærksom, at borehullerne ligger helt nøjagtigt vandret.
  • Pagina 142 All manuals and user guides at all-guides.com Anvend de vedlagte skruer for at sætte kameraet fast på vægarmen. D. Ekstra tilbehør Valgfrit kan vægarmen TV7613 monteres på master ved hjælp af mastholderen (TV7610) eller i hjørner ved hjælp af hjørneholderen (TV7611). Målene finder du på næste side.
  • Pagina 143 All manuals and user guides at all-guides.com Mål TV7610 Mål TV7611...
  • Pagina 144 Yderligere informationer finder du i de respektive betjeningsvejledninger. Styring med betjeningspult TV7605 Betjeningspulten TV7605 er blevet udviklet specielt med henblik på styringen af Mini-Speed- Dome-kamera TV7602 og understøtter derfor alle kameraets funktioner. Alle yderligere informationer om tilslutning og betjening finder du i betjeningspultens brugsvejledning.
  • Pagina 145 All manuals and user guides at all-guides.com Styring med DVR TV8900-03 Åbn optagerens menu ved at trykke på MENU-tasten. Vælg menupunkterne „EKSTERNE APPATATER“ – „DREJE/HÆLDE“- “PROTOKOL INDSTILLING“ for at udføre de nødvendige indstillinger: KANAL Vælg den kameraindgang, som High-Speed-Motordome er tilsluttet til. . For at styre er det ikke absolut nødvendigt, at et kamera er tilsluttet til optagerens BNC-indgang.
  • Pagina 146 All manuals and user guides at all-guides.com Tastkombinationer Mini-Speed-Dome understøtter styringsprotokollerne Pelco-D og Pelco-P. Disse protokoller understøttes af mange optagere (f.eks. TV8900-TV8903) og controllere og kan derfor styre High-Speed-Motordome steuern. Fabriksindstillingen i kameraet er Pelco D / P (automatisk genkendelse) med 2400 bps (bit pr. sekund).
  • Pagina 147 All manuals and user guides at all-guides.com Diagnose (selvtest) Når kameraet tilsluttes til spænding, gennemfører kameraet en egendiagnose. PWR ON-LED undersiden begynder at lyse. Der vises følgende rækker på skærmen: KAMERA ID : 001 BAUD RATE : 2400 BPS VENT ……… KALIBRERING HORIS.
  • Pagina 148 All manuals and user guides at all-guides.com Indstillinger OSD-menu A. OSD-menu tabel...
  • Pagina 149 All manuals and user guides at all-guides.com For at få vist OSD-menuen skal du på menupulten trykke på 95 + PRESET hhv. MENU-tasten. HOVEDMENU DOME-INDSTIL. KAMERA-INDSTIL. PRESET-POSITIONER AUTO SCAN TOUR PRIVATZONER MØNSTER ALARM OMRÅDE TILBAGE Tryk betjeningspultens joystick op/ned for at udskifte det markerede menupunkt og til venstre/højre for at vælge det markerede punkt.
  • Pagina 150 All manuals and user guides at all-guides.com DOME-INDSTILLINGER - AUTO FLIP Gennem Auto Flip-funktion kan en person overvåges fortløbende, selv når den bevæger sig under kameraet. Kamera løser problemet ved at dreje automatisk med 180°. Denne funktion kan desuden tændes/slukkes med tastkombinationen 67 + PRESET. Standardindstillingen er „FRA“.
  • Pagina 151 All manuals and user guides at all-guides.com DOME-INDSTILLINGER – [NÆSTE SIDE] – [PASSWORD] For at komme til PASSWORD-siden skal SYSTEMSPÆRRING stå på TIL. Vælg „PASSWORD“, og tryk joysticken til venstre/højre. Passwordet skal være et tal mellem 001 og 255. Bekræft med PRESET tasten. Der er ikke valgt noget password som standardindstilling.
  • Pagina 152 All manuals and user guides at all-guides.com 10. DOME-INDSTILLINGER – [NÆSTE SIDE] – [OSD-VISNING] Der kan vises/fjernes forskellige informationer på skærmen. Følgende informationer står til rådighed: KAMERANAVN TIL: Kameranavnet vises i videobilledet (se side 24, underpunkt B.1.). PRESET NAME TIL: Hvis Preset aktiveres, vises Preset-navnet på skærmen (underpunkt D.2., se side 31).
  • Pagina 153 All manuals and user guides at all-guides.com 12. DOME-INDSTILLINGER – [NÆSTE SIDE] – [NULSTIL] Alle gemte presets, tourer, områder og privatzoner kan slettes med en handling. Tryk op/ned, indtil cursoren står på det ønskede underpunkt, og tryk derefter højre/venstre for at vælge.
  • Pagina 154 All manuals and user guides at all-guides.com C. KAMERAINDSTILLINGER KAMERA-INDSTIL. FLIMREN : FRA SPEJLVEND : FRA DETALJER : 10 DIGITAL ZOOM : FRA WB-MODUS : AWB MODUS FABRIKSINDSTILLINGER PÅ HOVEDET : FRA : FRA DAG/NACHT MODUS : AUTO DSS MODUS : FRA FORRIGE SIDE 15.
  • Pagina 155 All manuals and user guides at all-guides.com 20. KAMERAINDSTILLINGER – PÅ HOVEDET Funktionen „PÅ HOVEDET“ spejlvender billedet på den vandrette akse, dvs. at den øvre og nedre billedside byttes om. Standardindstillingen er „FRA“. 21. KAMERAINDSTILLINGER – BLC Modlyskompensationen kan tændes og slukkes. Standardindstillingen er „FRA“. Denne funktion kan desuden tændes/slukkes med tastkombinationen 93 + PRESET.
  • Pagina 156 All manuals and user guides at all-guides.com D. INDSTIL PRESET Presets er positioner, der kan gemmes, og der kan hentes via tastkombinationer eller i Tour grupper. Tryk joysticken til højre, når cursoren står på „INDSTIL PRESET“, for at komme til Preset- menuen.
  • Pagina 157 All manuals and user guides at all-guides.com OBS: Kameraet råder over to lysskranker for at kunne justere dreje- og hælde-udgangspositionen. Hvis lysskrankerne i længere tid ikke er blevet gennemkørt, kan det føre til at kørslen af Preset- positioner bliver unøjagtig. Derfor bør kalibreringspunkter ved 0° hældning og 180° drejning gennemkøres mindst én gang under hver tour/hvert mønster.
  • Pagina 158 All manuals and user guides at all-guides.com AUTO SCAN – ENDELØS Kameraet drejer sig endeløst i den indstillede retning. Den indstillede start-, slutvinkel og forsinkelsestiden ignoreres. Fabriksindstillingen er “FRA”. AUTO SCAN – HASTIGHED Auto-Scan hastigheden kan indstilles fra 05° pr. sekund til 35° pr. sekund. Fabriksindstillingen er 10°/sekund.
  • Pagina 159 All manuals and user guides at all-guides.com FASTLÆG TOUR – TOURNUMMER Vælg en tour-gruppe, som du vil oprette/ændre. FASTLÆG TOUR – TOURNAVN Du kan anvende op til 16 tegn for tournavnet. Tryk på ZOOM TELE for at markere den næste og ZOOM WIDE for at markere den forrige position.
  • Pagina 160 All manuals and user guides at all-guides.com G. PRIVATZONER Privatzoner kan bruges til at fjerne fortrolige områder i videobilledet (f.eks. tastaturindtastninger), og de vises som blå bjælker. PRIVATZONER NUMMER PRIVATZONE : 01 DISPLAY : AUS FABRIKSINDSTILLINGER ÆNDRE : POSITION FORRIGE SIDE PRIVATZONER –...
  • Pagina 161 All manuals and user guides at all-guides.com H. MØNSTER Mønstre er vilkårlige joystickbevægelser, som kan gemmes og hentes. Når du har gemt, kan mønstrene 1~8 hentes med den dertilhørende tastkombination 81~88 + PRESET eller med 1~8 + PTRN. MØNSTER MØNSTERNUMMER : 01 MØNSTERNAVN : PATTERN01□□□...
  • Pagina 162 All manuals and user guides at all-guides.com I. ALARM Der findes fire alarmindgange, som hver kan sammenknyttes med et preset, en tour-gruppe eller et mønster. ALARM ALARM INDGANG : 01 ALARM INPUT : NO AKTION EFT. ALARM : 001 FABRIKSINDSTILLINGER FORRIGE SIDE ALARM –...
  • Pagina 163 All manuals and user guides at all-guides.com J. OMRÅDE Man kan tildele navne til frit definerede områder. Navnet vises, så snart kameraet overvåger dette område (f.eks. ”P-plads Vest“). Der findes otte områder, som kan tildeles navne med hhv. 16 tegn. OMRÅDE Start-Position OMRÅDENAVN...
  • Pagina 164 All manuals and user guides at all-guides.com DIP kontakt-positioner Der skal indstilles et ID på kameraet, som det reagerer på fra en betjeningspult eller DVR. hver ID må kun tildeles én gang! Når du har åbnet adapteren til montering på vægpuds, kan du indstille ID’et på DIP Switch 1 (f.eks.
  • Pagina 165 All manuals and user guides at all-guides.com B. RS-485 Afslutningsmodstand DIP Switch’ens 10. Pin anvendes til 100 Ω tilslutning af RS485-Bus. Stil Pin’en kun ved det sidste ved Bus tilsluttede kamera/apparat på ON (se billede CAM n). Stil kontakten på ON, hvis du kun anvender ét kamera. C.
  • Pagina 166 All manuals and user guides at all-guides.com Tekniske data: MODEL TV7602 Drejevinkel 360˚ endeløs Manuel Maks 200˚/sek Drejehastighed DREJE/ Preset Maks 200˚ /sek HÆLDE Hældevinkel 0˚ ~ 90˚ Manuel Maks 200˚/sek Hældehastighed Preset Maks 200˚ /sek 165 positioner - hver med 16 tegn betegnelse og forskellig...
  • Pagina 167 All manuals and user guides at all-guides.com Mål...
  • Pagina 168 All manuals and user guides at all-guides.com Giorno/Notte Telecamera motorizzata Mini-Speed Motordome Istruzioni per l'installazione TV7602 Version 2.0...
  • Pagina 169 All manuals and user guides at all-guides.com Indice Indice ............................169 Prefazione ..........................170 Norme di sicurezza ........................170 Componenti forniti ........................171 Caratteristiche ......................... 171 Denominazione dei componenti .................... 172 Istruzioni per il montaggio ..................... 173 A. Effettuare i collegamenti ....................173 B.
  • Pagina 170 All manuals and user guides at all-guides.com Prefazione Egregio Cliente, la ringraziamo per aver acquistato questa telecamera motorizzata Mini-Speed-Dome Eyseo. Questo apparecchio è stato realizzato secondo l’attuale stato della tecnica e risponde ai requisiti richiesti dalle vigenti direttive europee e nazionali.La conformità è stata comprovata e le relative dichiarazioni e la documentazione sono depositate presso la ditta produttrice.
  • Pagina 171 All manuals and user guides at all-guides.com Componenti forniti N° Voce Quantità Eyseo Mini-Speed-Dome Viti (Ø 4x16) Morsetto a vite 5 PIN Istruzioni Chiusura a vite per guida cavi Chiave torx Caratteristiche La telecamera Mini Speed Motordome Eyseo è dotata tra l’altro delle seguenti funzioni: Obiettivo zoom 10x autofocus e zoom digitale 10x Risoluzione a 480 linee TV Menu protetto da password...
  • Pagina 172 All manuals and user guides at all-guides.com Denominazione dei componenti 1. Adattatore per montaggio su superficie 4. Morsetti a vite 2. Chiusura a vite guida cavi (PT 3/4) 5. Alloggiamento telecamera 3. Commutatore di tipo DIP switch...
  • Pagina 173 All manuals and user guides at all-guides.com Istruzioni per il montaggio A. Effettuare i collegamenti Allentare le viti del coperchio della telecamera e rimuovere dall'alloggiamento della stessa l'adattatore per il montaggio su superficie.Utilizzare a questo scopo la chiave torx fornita in dotazione (le viti rimangono nell'alloggiamento). Allentare le viti nella parte inferiore della telecamera.
  • Pagina 174 All manuals and user guides at all-guides.com B. Montaggio a soffitto su superficie Grazie all'adattatore per il montaggio su superficie la Mini-Speed-Dome può essere installata facilmente in qualsiasi luogo. Fissare l'adattatore per montaggio su superficie nel luogo desiderato utilizzando 4 viti (FIG.3).
  • Pagina 175 All manuals and user guides at all-guides.com C. Montaggio con staffa a parete dritta per Minidome La Minidome può essere montata a parete grazie alla staffa dritta a parete opzionale (TV7613, non fornita in dotazione). Montaggio con cavi installati sotto traccia Montaggio con cavi installati in superficie Segnare i fori con un pennarello.Le distanze tra i fori possono essere dedotte dalle dimensioni (riportate nella pagina seguente).Fare attenzione all'allineamento orizzontale...
  • Pagina 176 All manuals and user guides at all-guides.com A seconda del tipo di posa (a incasso o su superficie), i cavi possono essere introdotti direttamente attraverso la piastra di supporto o attraverso il passaggio per cavi inferiore. Nel caso di un montaggio su superficie occorre praticare un foro nell'apposito incavo previsto sulla piastra di supporto.
  • Pagina 177 All manuals and user guides at all-guides.com Dimensioni TV7610 Dimensioni TV7611...
  • Pagina 178 Controllo mediante consolle di controllo TV7605 La consolle di controllo TV7605 è stata concepita appositamente per il controllo della telecamera Mini-Speed-Dome TV7602 e supporta pertanto tutte le funzioni della stessa. Per ulteriori informazioni relative al collegamento e al comando consultare il manuale della consolle di controllo.
  • Pagina 179 All manuals and user guides at all-guides.com Controllo con i DVR TV8900-03 Aprire il menu del registratore premendo il tasto MENUSelezionare le voci di menu „EXTERNAL DEVICE“ – „PANTILT SETUP“- “COMMAND SETUP“ per effettuare le impostazioni necessarie: CHANNEL Selezionare l'ingresso telecamera a cui è collegata la Mini-Speed-Dome. Per il controllo non è...
  • Pagina 180 All manuals and user guides at all-guides.com Combinazioni di tasti La Mini-Speed-Dome supporta i protocolli di controllo Pelco-D e Pelco-P. Questi protocolli vengono supportati da molti registratori (p.e. TV8900-TV8903) e controller e sono pertanto in grado di controllare la Mini-Speed-Dome. Per default la telecamera è...
  • Pagina 181 All manuals and user guides at all-guides.com Diagnose (autotest) Quando la telecamera viene collegata ad una fonte di tensione esegue un'autodiagnosi. Il LED PWR ON, nella parte inferiore inizia a lampeggiare. Nello schermo compaiono le righe seguenti: CAMERA ID : 001 BAUD RATE : 2400 BPS WAITING…...
  • Pagina 182 All manuals and user guides at all-guides.com Se nonostante l'azione eseguita sul dispositivo di controllo lo schermo visualizza la dicitura „NO TESTED“, le cause possono essere le seguenti: a. Il protocollo del dispositivo di controllo e quello della telecamera non coincidono b.
  • Pagina 183 All manuals and user guides at all-guides.com Impostazioni Menu OSD A. Tabella Menu OSD...
  • Pagina 184 All manuals and user guides at all-guides.com Per consentire la visualizzazione del menu OSD premere 95 + PRESET nel pannello menu e/o il tasto MENU. MAIN MENU DOME SETUP CAMERA SET AUTO SCAN TOUR PRAVACY PATTERN ALARM SECTOR EXIT • Muovere il joystick della consolle di controllo verso il basso/l'alto per cambiare la voce di menu segnata e verso sinistra/destra per selezionare il punto contrassegnato.
  • Pagina 185 All manuals and user guides at all-guides.com DOME SET - MANUAL SPEED Per la velocità manuale di brandeggio e di inclinazione è possibile impostare un valore compreso tra 100°/s e 200°/s. Il valore standard impostato è 150°/s. DOME SET - AUTO FLIP La funzione Auto Flip (flipover) consente di sorvegliare costantemente una persona, anche quando si sposta sotto la telecamera.
  • Pagina 186 All manuals and user guides at all-guides.com 13. DOME SET – [NEXT PAGE] – [PASSWORD] Per entrare nella pagina PASSWORD la funzione „SYSTEM LOCK“ deve essere impostata su „ON“. Selezionare „PASSWORD“ e muovere il joystick verso sinistra/destra. La password deve essere costituita da un numero compreso tra 001 e 255.
  • Pagina 187 All manuals and user guides at all-guides.com 14. DOME SET – [NEXT PAGE] – [OSD DISPLAY] E' possibile attivare/disattivare la visualizzazione di diverse informazioni sul monitor.Sono disponibili le seguenti informazioni: CAMERA NAME: Viene visualizzato il nome della telecamera nello schermo (vedi pagina 24, punto elenco B.1.).
  • Pagina 188 All manuals and user guides at all-guides.com 16. DOME SET – [NEXT PAGE] – [INITIALIZATION] Tutti i preposizionamenti, i tour, le aree e le zone private memorizzate possono essere cancellati con un'unica operazione. Muovere verso l'alto/il basso finché il cursore non si posiziona sul sottomenu desiderato e muovere poi verso destra/sinistra per effettuare la selezione.
  • Pagina 189 All manuals and user guides at all-guides.com C. CAMERA SET CAMERA SETUP FLICKER : OFF MIRROR : OFF APERTURE : 10 D ZOOM : OFF WB MODE : AWB MODE PIC FLIP : OFF IMPOSTAZIONI DI FABBRICA : OFF D/N MODE : AUTO DSS MODE : OFF...
  • Pagina 190 All manuals and user guides at all-guides.com 24. CAMERA SET – PIC FLIP La funzione „PIC FLIP“ ribalta l'immagine specularmente sull'asse orizzontale, ovvero il lato superiore e inferiore dell'immagine vengono invertiti. L'impostazione standard è „OFF“. 25. CAMERA SET – BLC (Back Light Compensation) E' possibile inserire e disinserire la funzione di compensazione del controluce.
  • Pagina 191 All manuals and user guides at all-guides.com D. PRESET SET I preset sono delle posizioni preselezionabili, che possono essere richiamate tramite una combinazione di tasti oppure in gruppi di tour. Per entrare nel menu Preset muovere il joystick verso destra quando il cursore si trova su „PRESET SET“.
  • Pagina 192 All manuals and user guides at all-guides.com Attenzione: La telecamera è dotata di due barriere ottiche, che consentono di regolare la posizione iniziale del movimento di brandeggio e inclinazione. Se le barriere ottiche non vengono percorse per un lungo periodo ne possono risultare delle imprecisioni nell'avvicinamento alle posizioni di preset. Pertanto, i punti di calibrazione ad un'inclinazione di 0°...
  • Pagina 193 All manuals and user guides at all-guides.com AUTO SCAN – ENDLESS La telecamera ruota ininterrottamente nella direzione impostata. Vengono ignorati l'angolo iniziale, l'angolo di finecorsa ed il tempo di ritardo. L'impostazione di default è „OFF“. 10. AUTO SCAN – SPEED La velocità...
  • Pagina 194 All manuals and user guides at all-guides.com TOUR SET – TOUR NO. Selezionare un gruppo di tour che si desidera creare/modificare. TOUR SET – TOUR TITLE E' possibile utilizzare fino a 16 caratteri per il nome del tour.Premere ZOOM TELE per segnare la posizione successiva e ZOOM WIDE per quella precedente.
  • Pagina 195 All manuals and user guides at all-guides.com G. PRIVACY SET Le zone private possono essere impostate per oscurare nell'immagine video la visualizzazione dei luoghi riservati (p.e. immissioni da tastiera) e vengono visualizzate sotto forma di barre blu. PRIVACY SET PRIVACY NO : 01 DISPLAY : OFF...
  • Pagina 196 All manuals and user guides at all-guides.com H. PATTERN SET La funzione pattern consente di salvare e richiamare movimenti qualsiasi del joystick.Dopo il salvataggio è possibile richiamare i pattern 1~8 con la corrispondente combinazione di tasti 81~88 + PRESET o tramite 1~8 + PTRN. •...
  • Pagina 197 All manuals and user guides at all-guides.com I. ALARM SET Sono disponibili quattro ingressi allarme abbinabili rispettivamente ad un preset, un gruppo di tour o ad un pattern. ALARM SET ALARM NO : 01 ALARM INPUT : OFF ALARM ACT : 001 IMPOSTAZIONI DI DEFAULT SAVE...
  • Pagina 198 All manuals and user guides at all-guides.com J. SECTOR SET E' possibile assegnare un nome ad aree definibili a piacere. Il nome appare non appena la telecamera sorveglia l'area in questione (p.e. „Parcheggio Ovest“). Sono disponibili otto aree a cui attribuire un nome composto da 16 caratteri. SECTOR SET Posizione di partenza SECTOR NO...
  • Pagina 199 All manuals and user guides at all-guides.com Posizioni dei DIP Switch A. Impostazione ID Nella telecamera deve essere impostato un ID, che serve alla consolle o al DVR per sollecitare la telecamera. Ogni ID può essere assegnato una volta sola!Dopo aver aperto l'adattatore per il montaggio su superficie è...
  • Pagina 200 All manuals and user guides at all-guides.com B. Resistenza di terminazione del bus RS-485 Il decimo pin del DIP Switch 2 viene utilizzato per caricare su 100 Ω il bus RS485. Commutare su ON solo il pin dell'ultima telecamera/apparecchio collegata al bus (vedi immagine CAM n).
  • Pagina 201 All manuals and user guides at all-guides.com Dati tecnici MODELLO TV7602 Angolo di rotazione 360˚ continuo Velocità di Manuale Max 200˚/sec rotazione ROTAZIONE/ Preimpostata Max.200°/sec INCLINAZIONE Angolo di inclinazione 0˚ ~ 90˚ Velocità Manuale Max 200˚/sec di inclinazione Preimpostata Max 200˚/sec...
  • Pagina 202 All manuals and user guides at all-guides.com Dimensioni...
  • Pagina 203 All manuals and user guides at all-guides.com Security-Center GmbH & Co. KG Linker Kreuthweg 5 D-86444 Affing / OT Mühlhausen Germany Telefon: +49 (0) 8207 / 9 59 90 - 0 Telefax: +49 (0) 8207 / 9 59 90 - 100 EMail: Info@security-center.org www.security-center.org...
