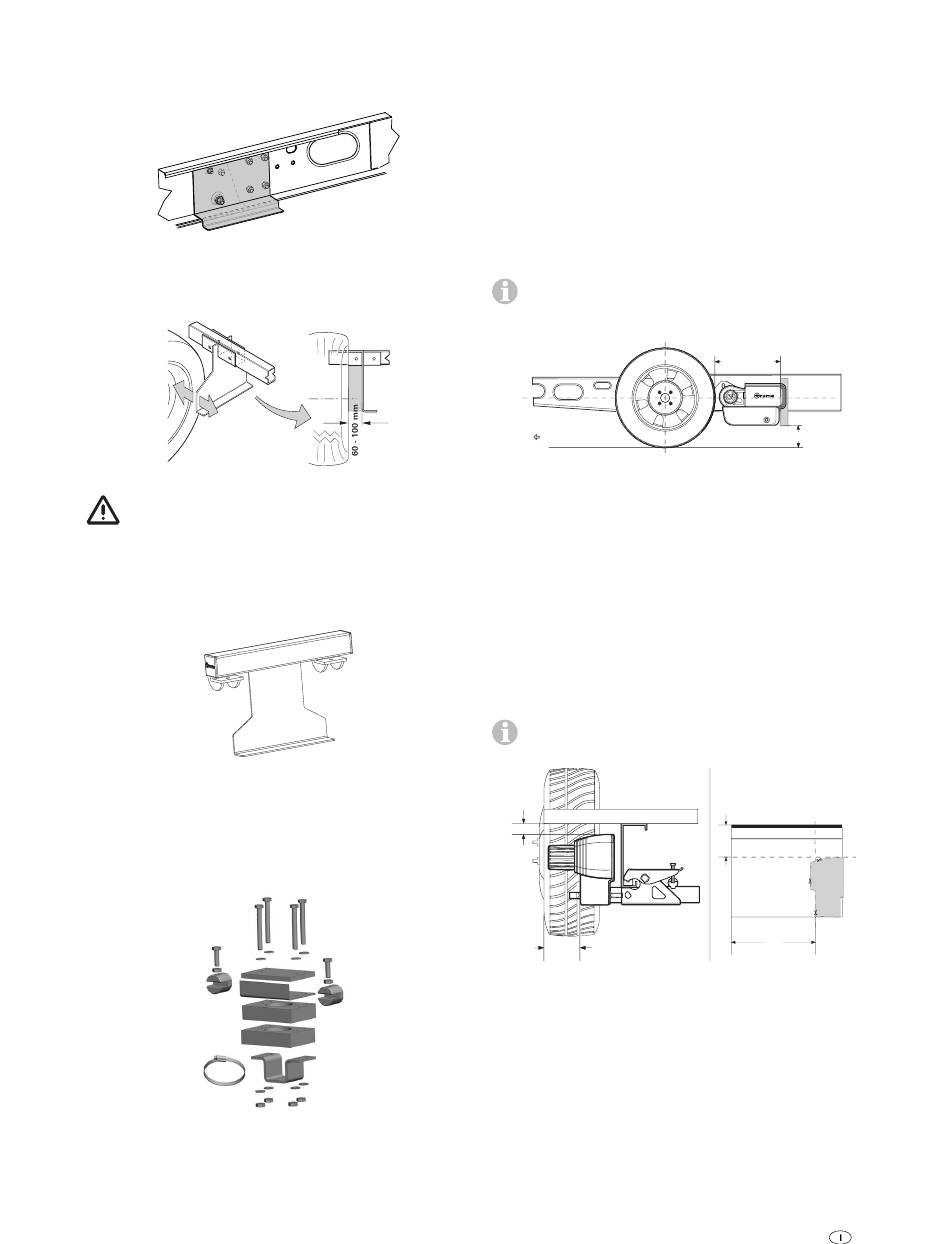

8. Kit adattatori AL-KO M 1900 – 2000 kg
Per telai continui e peso complessivo consentito com-
preso tra 1900 e 2000 kg
Per la compensazione dei bordi di telaio di caravan con
telaio AL-KO M. Il kit adattatori serve per il montaggio davanti
all'asse, n° art. 60031-02000.
Figura 14
9. Kit adattatori Eriba Touring
n° art. 60030-09000
Figura 15
In alcuni casi, il montaggio non è possibile a causa del-
la costruzione del sottoscocca. Rivolgersi eventualmen-
te al proprio rivenditore.
10. Kit adattatori Eriba Touring Troll
Il kit adattatori Eriba Touring Troll consente di montare il
Mover dietro l'asse di un caravan Eriba Touring Troll.
n° art. 60031-03000
Figura 16
11. Sistema di fissaggio corto
In sostituzione del sistema di fissaggio standard quando que-
sto non può essere utilizzato per motivi di spazio e per com-
pensare l'altezza (30 o 60 mm) in caso di sottostrutture, ad es.
serbatoi
n° art. 60031-20000
Figura 17
All manuals and user guides at all-guides.com
Scelta della posizione
Il Mover viene preferibilmente montato davanti all'asse; in
condizioni particolari (ad es. spazio insufficiente), è possibile
un montaggio anche dietro all'asse. Per il fissaggio del Mover
possono essere utilizzate soltanto le viti in dotazione (oppure i
componenti di montaggio disponibili come accessori speciali).
Paraspruzzi
Se si monta un Mover, può essere necessario spostare / adat-
tare i paraspruzzi esistenti (distanza pneumatico / paraspruzzi
max. 300 mm).
Se i paraspruzzi originali non possono essere utilizzati, utilizza-
re e adattare il kit paraspruzzi Truma (n° art. 60031-08200).
Figura 18
Adattamento dei paraspruzzi al Mover
1. Smontare i paraspruzzi.
2. Montare il Mover seguendo le istruzioni di montaggio fornite
3. Calcolare le misure a e b e riportarle sul paraspruzzi. Il lato
Calcolo delle dimensioni della sezione
Figura 19
Ritagliare la dima illustrata in appendice, posarla sul para-
spruzzi, segnare il profilo e ritagliare.
Se necessario, lasciare libero il profilo delle coperture sul pa-
raspruzzi, quindi fissare il paraspruzzi al pianale del caravan
ad una distanza di 300 mm dallo pneumatico.
Montare i paraspruzzi dietro l'asse, davanti non sono
necessari.
Mover® SX
Direzione di marcia
qui di seguito.
superiore dell'angolare di fissaggio deve essere rivolto verso
la coda del caravan.
Fare attenzione a destra e sinistra!
Mover®
SX
a
b
max.
300 mm
Mover®
SX
max. 200 mm
a
b
47
