Monteringsanvisning
Vi rekommenderar att låta utbildad yrkespersonal ge-
nomföra monteringen och anslutningen!
Läs igenom monteringsanvisningen noga innan arbetet på-
börjas och följ den under arbetet!
Se till att inga metallspån eller andra föroreningar hamnar i
styrenheten vid monteringen.
På skruvar med skruvsäkring måste du se till att gäng-
orna är fria från fett och olja.
Användningsändamål
Mover har konstruerats för att användas på enaxlade
husvagnar med en totalvikt på upp till 2000 kg.
Mover väger ca 35 kg med monterad ensidesbetjäning.
Kontrollera om dragkapaciteten hos ditt dragfordon och din
husvagns totalvikt är konstruerade för den extra vikten.
Godkännande
Truma Mover har modellbesiktigats och nationellt typgodkän-
nande (Allgemeine Betriebserlaubnis, ABE) har utfärdats för
Tyskland. En slutbesiktning av en bilbesiktningsman är inte
nödvändig (gäller ej om en planramsats har monterats). Typ-
godkännandeintyget måste medföras i fordonet.
Mover uppfyller andra krav i EG-direktiv och standarder (se
försäkran om överensstämmelse).
Vid montering av Mover måste de tekniska och administrativa
föreskrifterna i det land där fordonet godkänns första gången
följas.
Varje förändring på enheten, eller användning av reservdelar
och för funktionen viktiga tillbehör som inte är originaldelar
från Truma, liksom underlåtenhet att beakta monterings- och
bruksanvisningen medför att garantin upphör att gälla och
utesluter alla ansvarsanspråk. Dessutom upphör typgodkän-
nandet att gälla.
Nödvändiga verktyg och hjälpmedel
För montering av Mover behöver du:
– Hyls-, ring- eller skruvnyckel 10 mm, 13 mm, 17 mm
– Insexnyckel 4
– Vridmomentnyckel (5 – 40 Nm)
– Kabelavbitare / crimptång
– Borrmaskin / skruvdragare / hålsåg Ø 25 mm
– Lyftplattform för 2 ton eller en inspektionsgrop
– Tillräcklig belysning

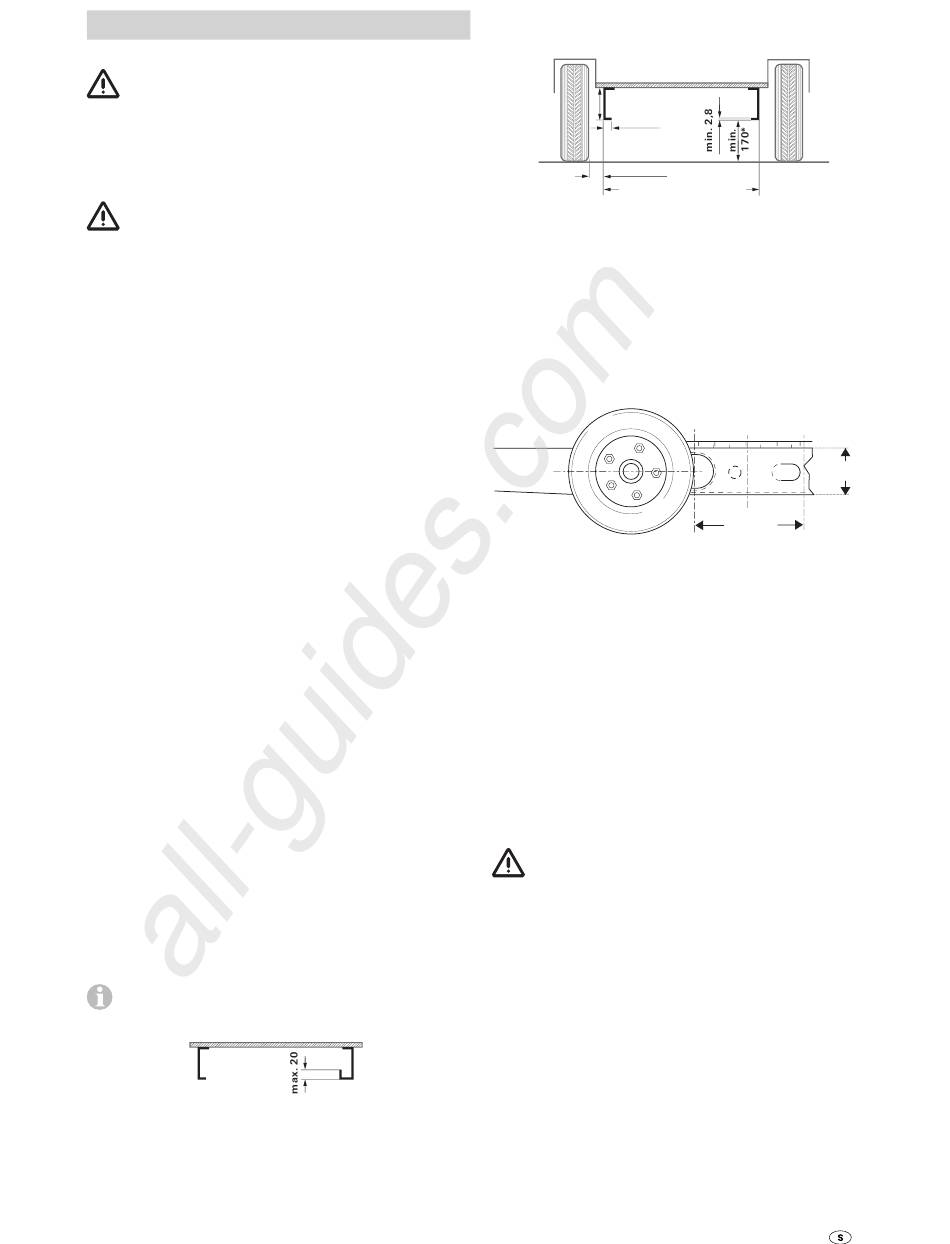

Minimimått för monteringen
Som framgår av bilden skiljer man mellan L- och U-profil
när det gäller ramar.
Husvagnsgolv
L-profi il
Bild 5
All manuals and user guides at all-guides.com
Monteringen kan endast göras på husvagnar inom följande
mått.
Bild 6
Alla mått i mm.
* med lastat fordon med max. tillåten totalvikt
** med U-profil
Fastställande av ramhöjden
Inom området 350 mm från den yttre kanten av däcket i
höjd med däcknavet / däckmitten krävs en ramhöjd på minst
170 mm.
Bild 7
Fastställande av monteringsvariant
1. Standardmontering
På ett chassi med U- eller L-profil och en ramhöjd på minst
170 mm görs en standardmontering. Inga specialtillbehör
krävs.
2. Montering på chassi med U- eller L-profil och en ram-
höjd mellan 110 mm och mindre än 170 mm
För att utjämna höjdskillnaden behövs en distanssats 30 mm
(vid en ramhöjd på upp till 140 mm), respektive en distanssats
60 mm (vid en ramhöjd under 140 mm).
3. Montering på chassi med U- eller L-profiler med lägre
ramhöjd än 110 mm
På ett chassi med en ramhöjd under 110 mm måste en plan-
ramsats monteras för att utjämna höjdskillnaden.
4. För chassi AL-KO Vario III / AV med en ramtjocklek under
2,8 mm måste alltid adaptersatsen AL-KO Vario III / AV
användas för förstärkning.
5. För montering framför axeln på AL-KO-chassi M, med
en tillåten totalvikt på upp till 1800 kg och skjutbara
balkar
– 5a. För att utjämna överlappande ramkanter när chassit är
– 5b. För att utjämna överlappande ramkanter måste adap-
U-profil
Husvagnsgolv
170
min. 25
min. 35 **
min. 50 / max. 180
min. 1200 / max. 2000
Om en planramsats används måste i Tyskland hus-
vagnen besiktigas av en bilbesiktningsman.
inställt på minimal längd, måste adaptersatsen AL-KO M,
kort upp till 1800 kg användas.
tersatsen AL-KO M upp till 1800 kg användas.
min. 170
350
