8. Adaptersats AL-KO M 1900 – 2000 kg
För chassi med genomgående ram och en tillåten total-
vikt på 1900 till 2000 kg
För att utjämna ramkanterna på husvagnar med
AL-KO-chassi M. Adaptersatsen krävs för monteringen
framför axeln,
art.nr 60031-02000.

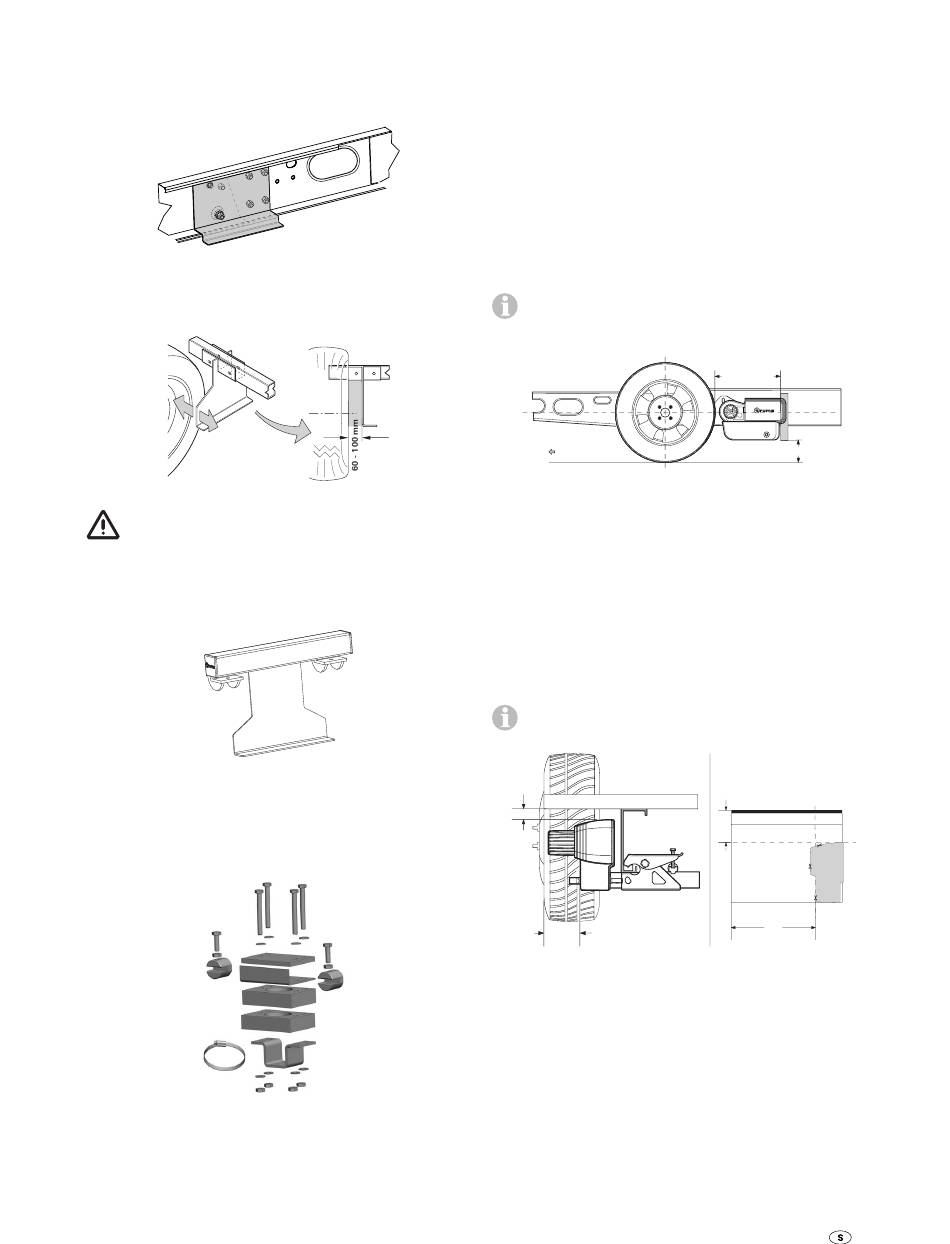

Bild 14
9. Adaptersats Eriba Touring
Art.nr 60030-09000
Bild 15
I vissa fall är monteringen inte möjlig eftersom underre-
det är överbyggt. Rådgör i så fall med din återförsäljare.
10. Adaptersats Eriba Touring Troll
Med hjälp av adaptersatsen Eriba Touring Troll kan Mover
monteras bakom axeln på en husvagn Eriba Touring Troll,
art.nr 60031-03000.
Bild 16
11. Kort fästsystem
Ersätter standardiserat fästsystem om detta inte kan monteras
av utrymmesskäl och för att utjämna höjdskillnaden (30 eller
60 mm) vid underbyggnader som t. ex. tankar,
art.nr 60031-20000.
Bild 17
All manuals and user guides at all-guides.com
Val av plats
Mover monteras företrädesvis framför axeln. Under speciella
omständigheter (t.ex. platsbrist) är montering även möjlig
bakom axeln. För fastsättning av Mover får endast de bifoga-
de skruvarna användas (eller de monteringsdelar som tillhan-
dahålls som specialtillbehör).
Stänkskydd
Om en Mover monteras, måste de befintliga stänkskydden
flyttas / anpassas vid behov (avstånd däck / stänkskydd max.
300 mm).
Om originalstänkskydden inte kan användas, måste stänk-
skyddssetet från Truma (art.nr 60031-08200) användas och
anpassas.
Bild 18
Anpassning av stänkskydden till Mover
1. Demontera stänkskydden.
2. Montera Mover enligt nedanstående monteringsanvisning.
3. Beräkna måtten a och b och överför till stänkskydden. Fäst-
Hur måtten för urtaget beräknas
Bild 19
Klipp ut schablonen som framställs i bilagan, lägg den på
stänkskyddet, överför konturen och klipp ut.
Gör eventuellt ett urtag för kjolens kontur på stänkskyddet.
Sätt fast stänkskyddet i husvagnsgolvet med ett avstånd på
300 mm från däcken.
Stänkskydd monteras bakom axeln, inget stänkskydd
behövs framför axeln.
Mover® SX
vinkelns övre fläns måste peka mot husvagnens bakre del.
Observera vänster respektive höger sida!
Mover®
SX
a
b
max.
300 mm
Mover®
SX
max. 200 mm
a
b
83
