Standaardscharnieren; De Standaardscharnieren Verwijderen - Dell Ec27250 Gebruikershandleiding
27 alles-in-één
Inhoudsopgave

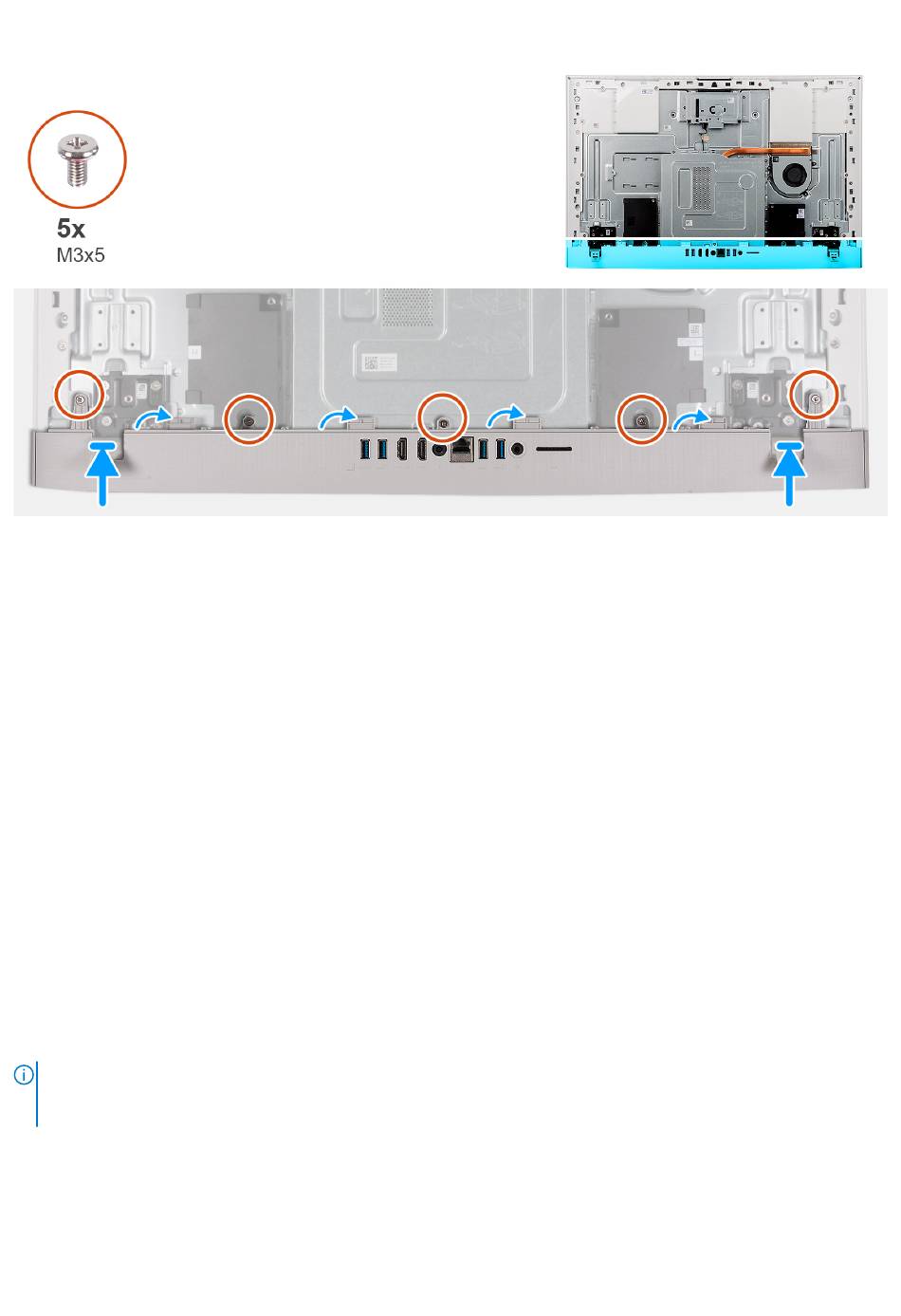

Afbeelding 23. Onderplaat plaatsen
Stappen
1. Plaats de I/O-afdekplaat op de basis van de beeldschermeenheid.
2. Lijn de schroefgaten in de I/O-afdekplaat uit met de schroefgaten in de basis van de beeldschermeenheid.
3. Plaats de twee schroeven (M3x5) terug waarmee de I/O-afdekplaat aan de basis van de beeldschermeenheid wordt bevestigd en klik
de I/O-afdekplaat op zijn plaats.
Vervolgstappen
1. Installeer het achterpaneel.
2. Plaats de standaard.
3. Volg de procedure in
Nadat u in de computer hebt
Standaardscharnieren
De standaardscharnieren verwijderen
Vereisten
1. Volg de procedure in
Voordat u in de computer gaat
2. Verwijder de standaard.
3. Verwijder het achterpaneel.
4. Verwijder de I/O-afdekplaat.
OPMERKING:
Voor het vervangen van de standaard of de standaardscharnieren wordt de vervangende kit geleverd met zowel
standaard als standaardscharnieren. Beide componenten worden samen vervangen. Raadpleeg de procedure voor
van de standaard
en
het installeren van de
Over deze taak
De volgende afbeelding geeft de locatie van de standaardscharnieren aan en biedt een visuele weergave van de verwijderingsprocedure.
gewerkt.
werken.
standaard.
CRU's (door de klant zelf te vervangen onderdelen) verwijderen en installeren
het verwijderen
47
Inhoudsopgave
