27 alles-in-één
Inhoudsopgave
Stappen
1. Plaats de vier schroeven (M2X3.5) terug waarmee de microfoonmodule aan de basis van de beeldschermeenheid is bevestigd.
2. Verwijder de tape waarmee de microfoonkabel aan de basis van de beeldschermeenheid is bevestigd.
3. Verwijder de microfoonmodulekabel uit de routeringsgeleiders op de basis van de beeldschermeenheid.
4. Til de microfoonmodule uit de onderzijde van het beeldscherm.
De microfoonmodule installeren
WAARSCHUWING:
De informatie in deze sectie is alleen bedoeld voor geautoriseerde servicetechnici.
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens de installatieprocedure uit te voeren.
Over deze taak
De volgende afbeelding geeft de locatie van de microfoonmodule aan en biedt een visuele weergave van de installatieprocedure.

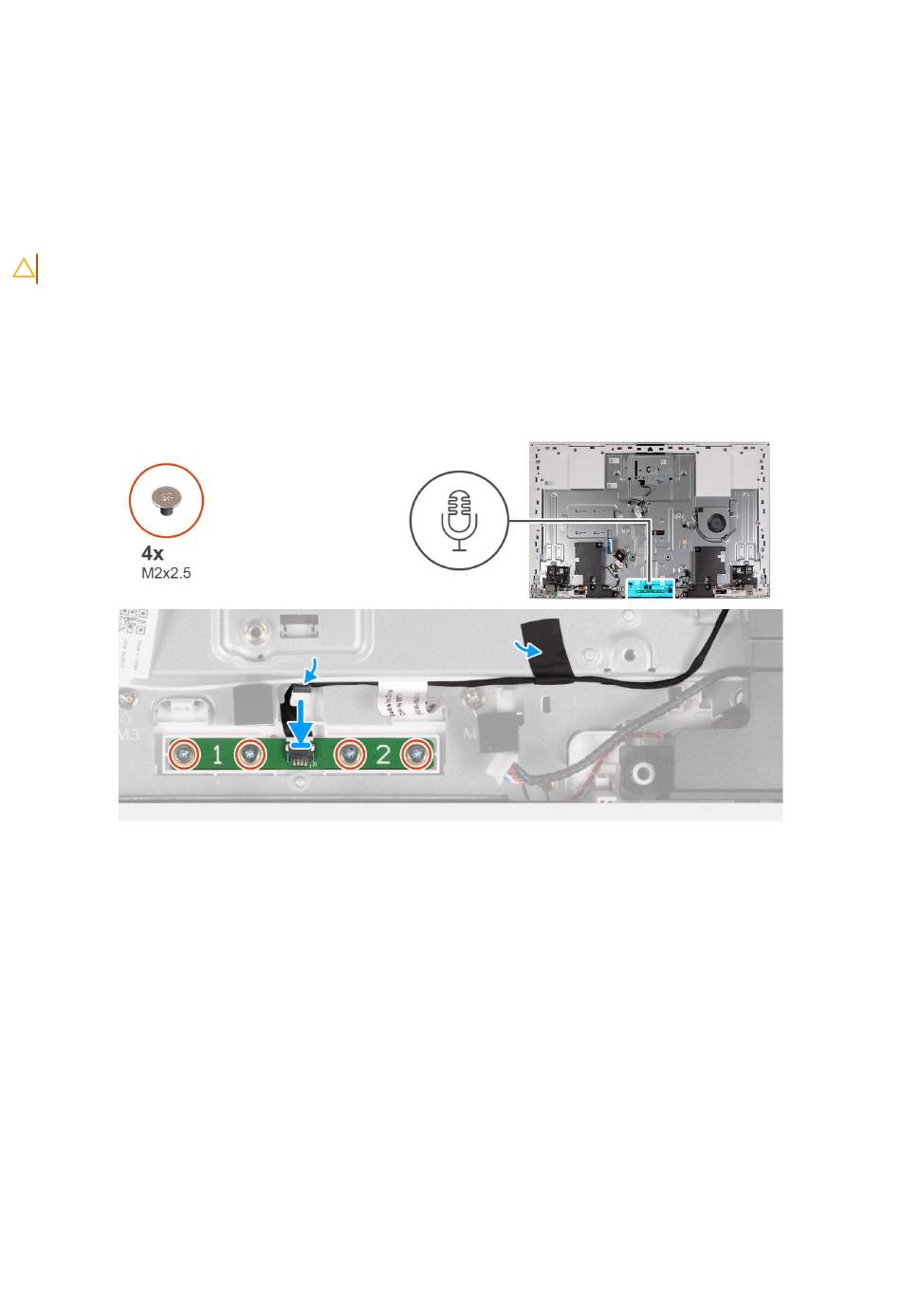

Afbeelding 57. De microfoonmodule installeren
Stappen
1. Lijn de microfoonmodule uit en plaats deze in het slot op de basis van de beeldschermeenheid.
2. Plaats de vier schroeven (M2x3.5) terug waarmee de microfoonmodule aan de basis van de beeldschermeenheid is bevestigd.
3. Leid de microfoonmodulekabel door de routeringsgeleiders in de basis van de beeldschermeenheid.
4. Breng de tape aan waarmee de microfoonkabel aan de basis van de beeldschermeenheid wordt bevestigd.
Vervolgstappen
1. Installeer de systeemkaart.
2. Installeer de
geïntegreerde koelplaat
3. Plaats de
M.2 2230
SSD.
4. Plaats de
draadloze
kaart.
5. Installeer de mediakaartlezer.
6. Plaats het systeemkaartschild.
7. Installeer de I/O-afdekplaat.
8. Installeer het achterpaneel.
9. Plaats de standaard.
of de
afzonderlijke
koelplaat, afhankelijk van welke van toepassing is.
FRU's (op locatie te vervangen onderdelen) verwijderen en installeren
83
