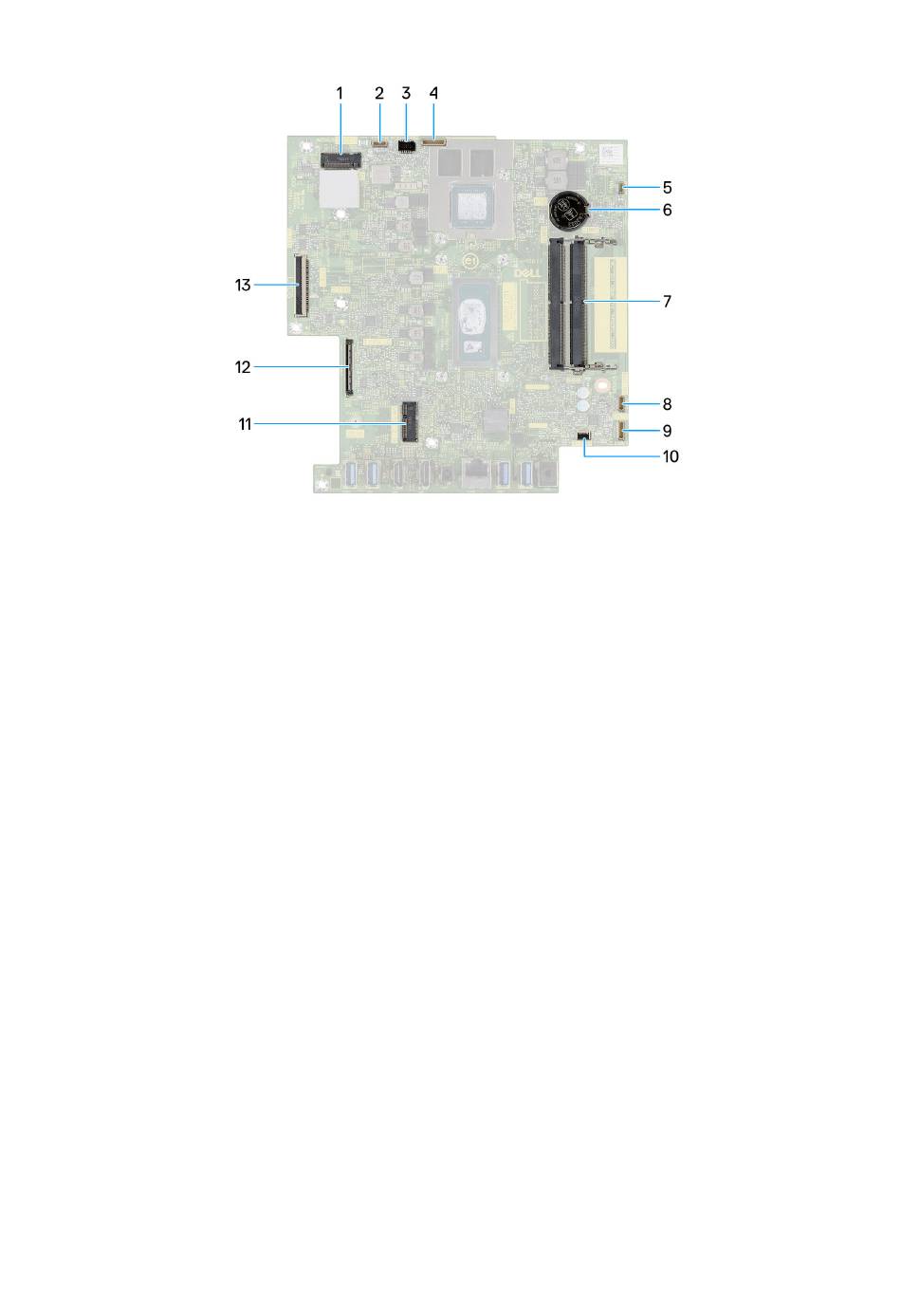

Afbeelding 53. Systeemkaartconnectoren
1. Slot voor SSD (M.2 PCIe SSD)
3. Connector van camerakabel (WEBCAM)
5. Connector van de ventilatorkabel (FAN1)
7. Geheugenmodule-sleuven (DIMM2, DIMM1)
9. Kabelconnector van de microfoonmodule (DMIC1)
11. Slot voor de draadloze kaart (M.2 WLAN)
13. Connector van beeldschermkabel (LVDS)
De volgende afbeelding geeft de locatie van de systeemkaart aan en biedt een visuele weergave van de installatieprocedure.
2. Kabelconnector van het touchscreen (optioneel) (TOUCH)
4. Kabelconnector van de achtergrondverlichting (BL)
6. Knoopcelbatterij (RTC)
8. Connector van de kabel voor de luidspreker (SPK1)
10. Connector van de kabel van de mediakaartlezer (SD-kaart)
12. Kabelconnector van de aan-uitknopkaart (TYPE-C)
FRU's (op locatie te vervangen onderdelen) verwijderen en installeren
