Over deze taak

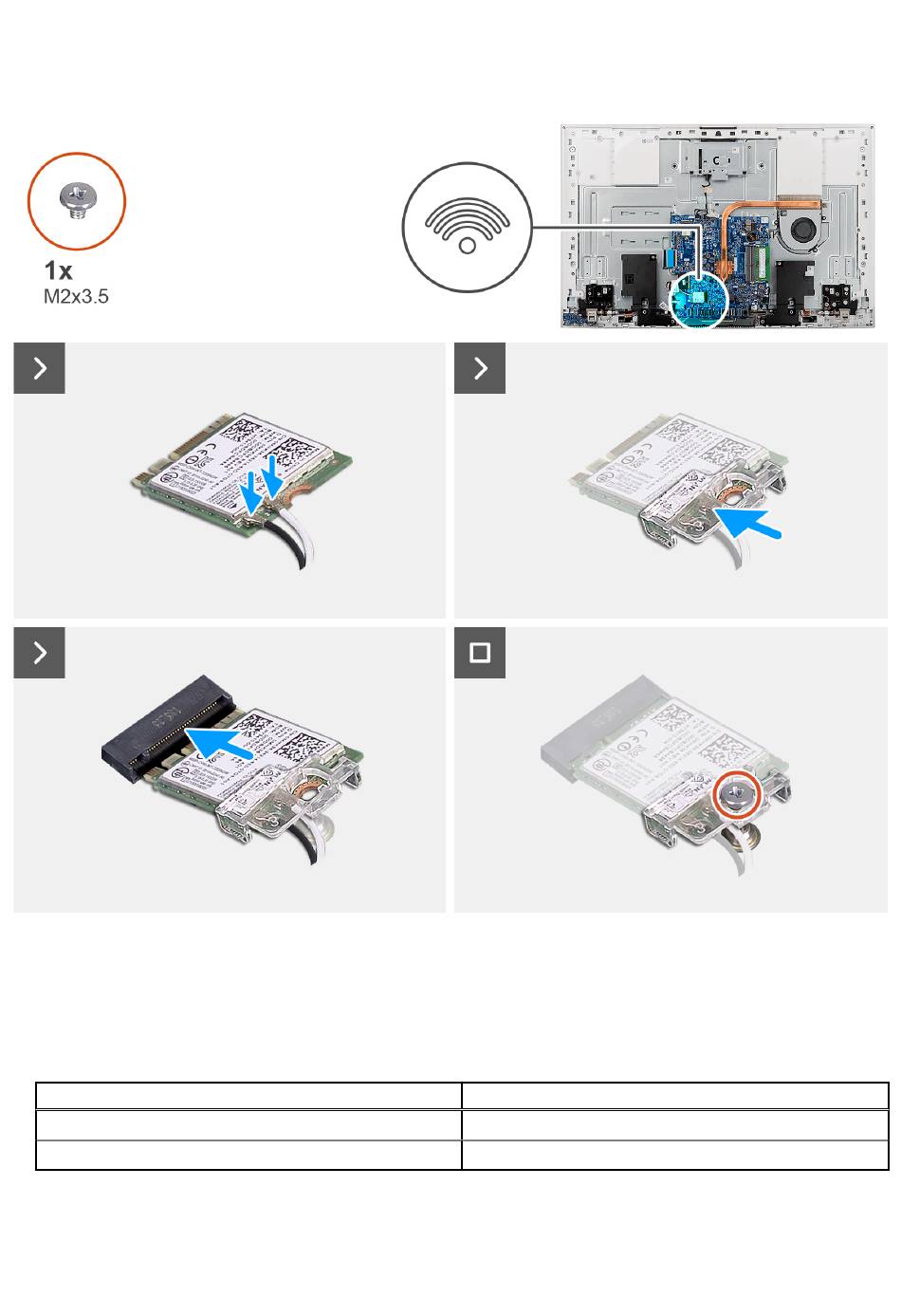

De volgende afbeelding geeft de locatie van de draadloze kaart aan en biedt een visuele weergave van de plaatsingsprocedure.
Afbeelding 33. De draadloze kaart plaatsen
Stappen
1. Sluit de antennekabels aan op de draadloze kaart.
In de volgende tabel ziet u het kleurenschema van de antennekabel voor de draadloze kaart die door uw computer wordt ondersteund.
Tabel 26. Kleurschema antennekabels
Connectoren op de draadloze kaart
Hoofd (witte driehoek)
Hulp (zwarte driehoek)
2. Plaats de beugel van de draadloze kaart op de draadloze kaart.
3. Lijn de uitsparing op de draadloze kaart uit met het lipje op de sleuf van de draadloze kaart.
CRU's (door de klant zelf te vervangen onderdelen) verwijderen en installeren
Kleur van de antennekabel
Wit
Zwart
