Over deze taak

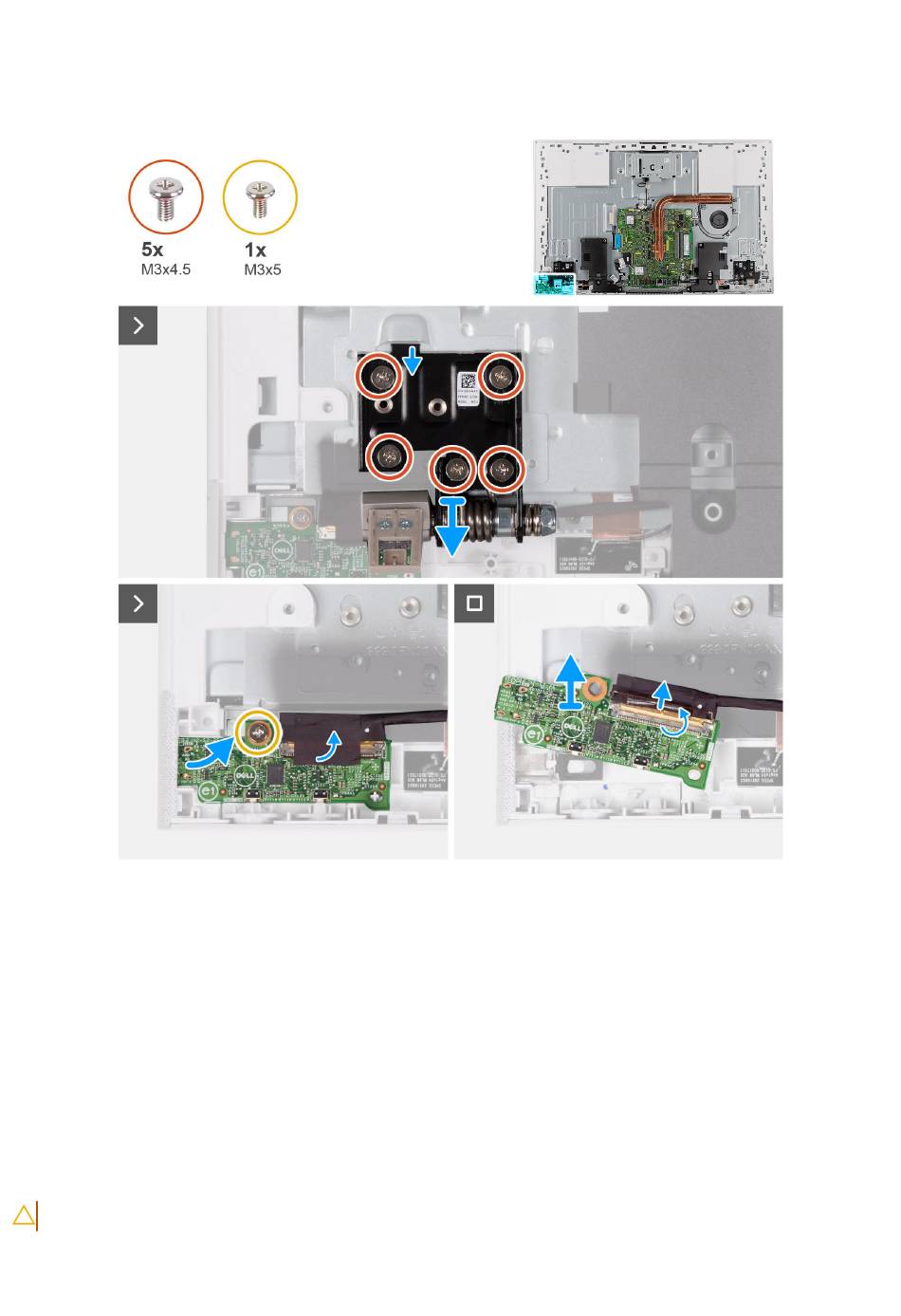

De volgende afbeelding geeft de locatie van de aan-uitknopkaart met USB aan en biedt een visuele weergave van de
verwijderingsprocedure.
Afbeelding 48. De aan-uitknopkaart met USB verwijderen
Stappen
1. Verwijder de vijf schroeven (M3x4.5) waarmee het linker standaardscharnier aan de basis van de beeldschermeenheid wordt
bevestigd.
2. Til het linker standaardscharnier weg van de basis van de beeldschermeenheid.
3. Verwijder de schroef (M3x5) waarmee de aan-uitknopkaart aan de basis van de beeldschermeenheid wordt bevestigd.
4. Verwijder de tape waarmee de kabel van de aan-uitknopkaart aan de aan-uitknopkaart wordt bevestigd.
5. Til de aan-uitknopkaart voorzichtig uit de lipjes op de basis van de beeldschermeenheid.
6. Open de vergrendeling en koppel de kabel van de aan-uitknopkaart los van de connector (TYPE-C) op de aan-uitknopkaart.
7. Til de aan-uitknopkaart van de basis van de beeldschermeenheid.
De aan-uitknopkaart met USB plaatsen
WAARSCHUWING:
De informatie in deze sectie is alleen bedoeld voor geautoriseerde servicetechnici.
