Bediening
Let op! Gevaar voor verwon-
dingen!
- Zorg ervoor dat u voldoende
plaats te heeft om te werken en
andere personen niet in gevaar
brengt.
- Voor ingebruikname
moeten alle afdekkingen en
beveiligingssystemen naar
behoren zijn gemonteerd.
- Trek de stekker uit alvorens
instellingen op het apparaat uit
te voeren.
Aandrijfschrijf aan
de kant van de as
(
Positie
1.
D - I
2.
D - II
3.
C - I
De afdekking van het drijfwerk (3) is uitgerust met een veiligheidsschakelaar (32).
Wanneer de afdekking van het drijfwerk niet correct gesloten is (3), kan het ap-
paraat niet worden ingeschakeld.
30)
A
B
C
D
Toerental
Positie
[1/min]
500
4.
D - III
680
5.
B - I
770
6.
C - II
Installeren
Zet de tafelboormachine op een vaste
ondergrond. Idealiter schroeft u de
machine aan de ondergrond vast. Gebruik
hiervoor de vier geboorde gaten in de
bodemplaat (17).

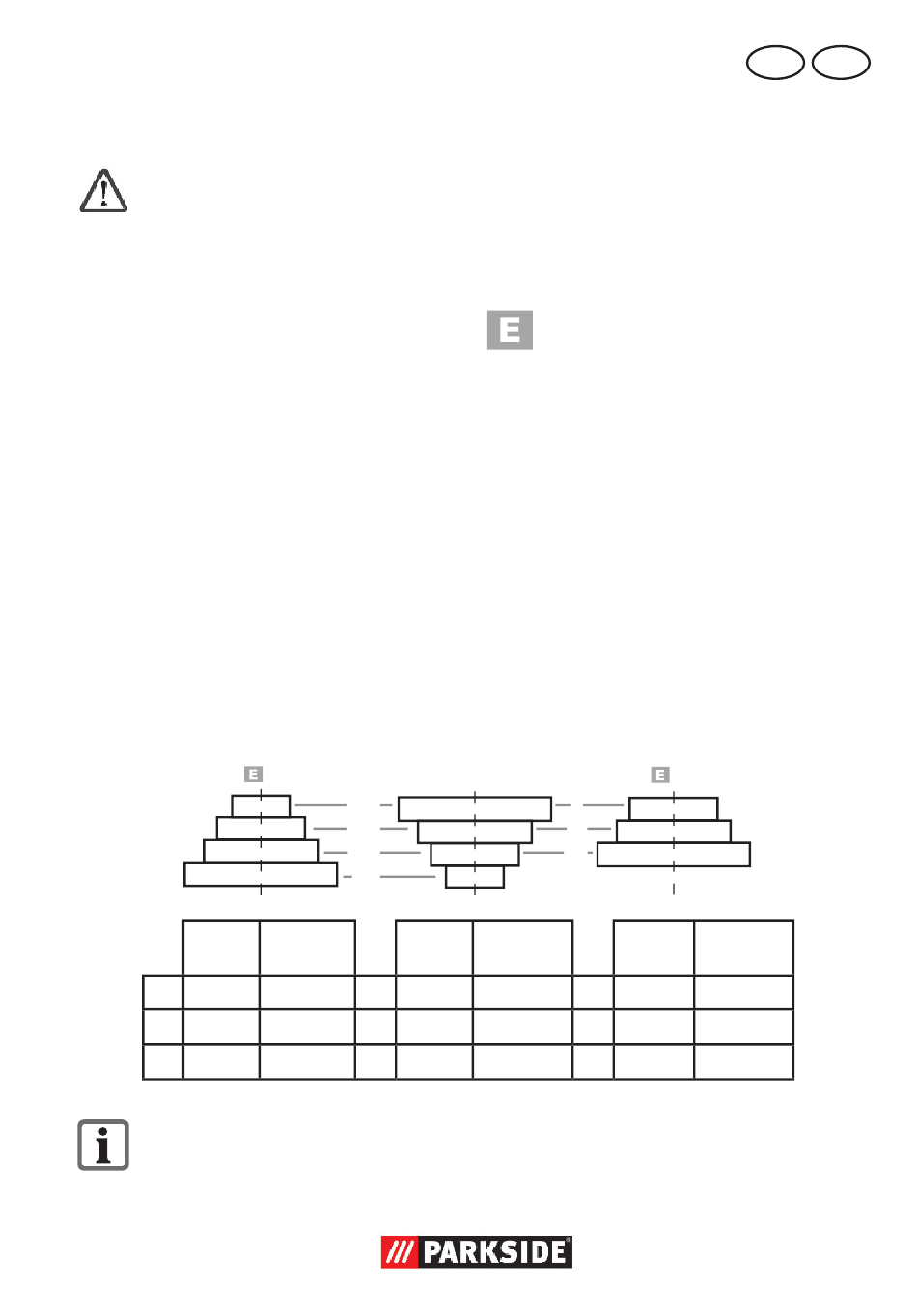

Toerental kiezen
1. Maak de afsluitschroef (11) aan de
afdekking van het drijfwerk los.
2. Open de afdekking van het drijfwerk
(3).
3. Maak de vastzetschroef (12) aan de
motorunit (13) los.
4. Schuif de motorunit (13) door het ac-
tiveren van de hendel (33) een beetje
naar voren om de V-riemen (29) te ont-
lasten.
5. Leg de V-riemen (29) op de gewenste
combinatie om het aangegeven toeren-
tal te bereiken:
Aandrijfschijf aan
kant van motor
(
I
II
III
Toerental
Positie
[1/min]
830
7.
B - III
980
8.
A - II
1100
9.
A - III
NL
BE
31)
Toerental
[1/min]
1600
2000
2500
