PL
Obsługa
Uwaga! Niebezpieczeństwo
obrażeń ciała!
- Należy pamiętać o zapewnieniu
sobie wystarczającej ilości miejs-
ca do pracy i o niestwarzaniu
zagrożeń dla innych osób.
- Przed uruchomieniem
urządzenia muszą być
prawidłowo zamontowane
wszystkie osłony i elementy
zabezpieczające.
- Przed wykonaniem regulacji
urządzenia wyciągnąć wtyk sie-
ciowy.
koło pasowe po
stronie wrzeciona
Stanowisko
D - I
1.
2.
D - II
3.
C - I
Osłona przekładni (3) jest wyposażona w wyłącznik bezpieczeństwa (32). W
przypadku nieprawidłowo zamkniętej osłony przekładni (3) nie da się załączyć
urządzenia.
86
All manuals and user guides at all-guides.com
(
30)
A
B
C
D
Prędkość
obrotowa
Stanowisko
[1/min]
500
D - III
4.
680
5.
B - I
770
6.
C - II
Ustawienie urządzenia
Wiertarkę stołową ustawić na stabil-
nym podłożu. Najlepiej jest przykręcić
maszynę do podłoża. Użyć w tym celu
czterech otworów w podstawie (17).

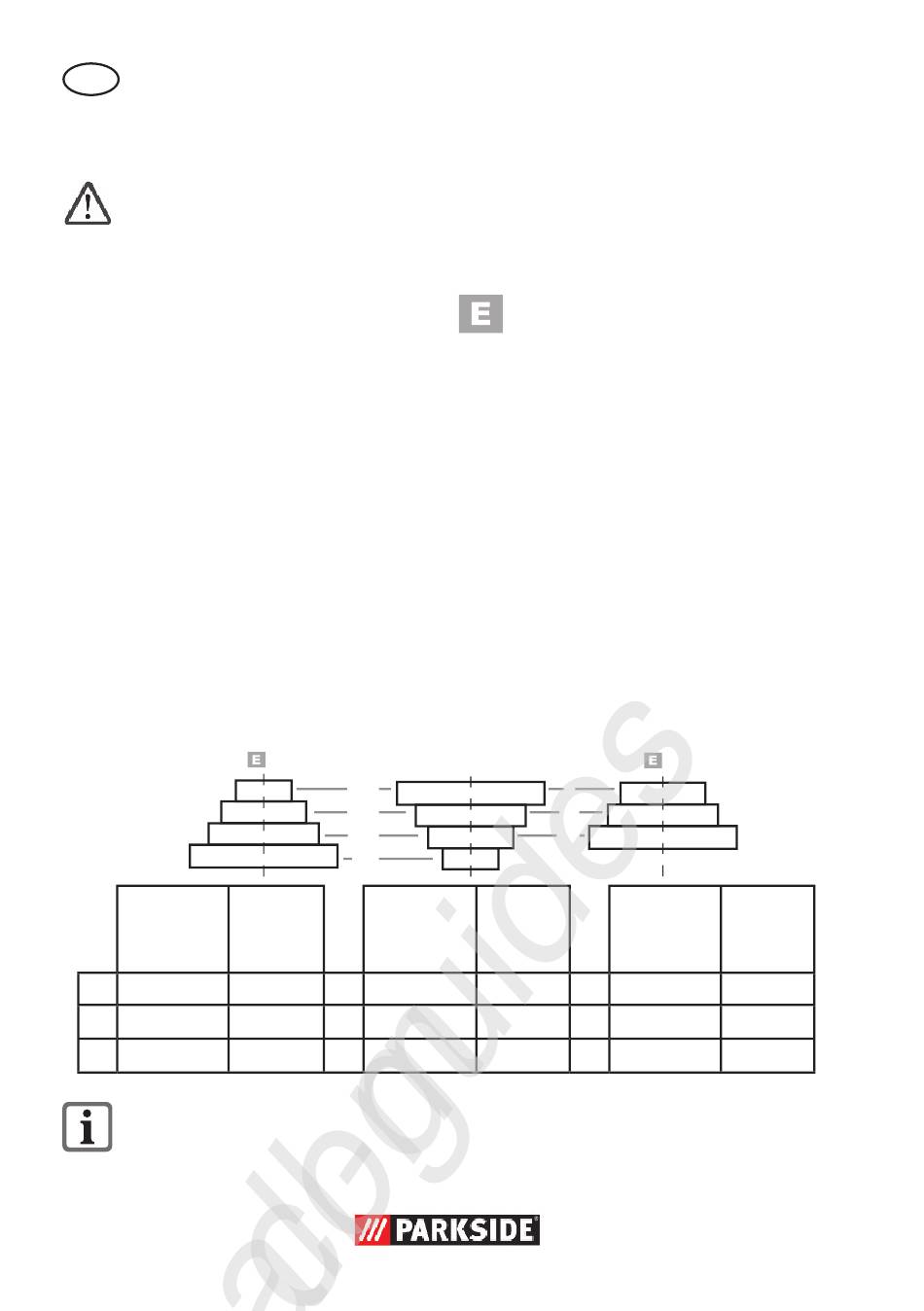

Wybór prędkości
obrotowej
1. Odkręcić śrubę zamykająca (11) na
osłonie przekładni (3).
2. Otworzyć osłonę przekładni (3).
3. Odkręć śrubę ustalającą (12) jednostki
napędowej (13).
4. Przesuń jednostkę napędową (13)
nieco do przodu naciskając dźwignię
(33), aby odciążyć paski klinowe (29).
5. Ułożyć paski klinowe (29) na żądanej
kombinacji, aby uzyskać podaną
prędkość obrotową:
koło pasowe po
stronie silnika
I
II
III
Prędkość
obrotowa
Stanowisko
[1/min]
830
7.
980
8.
1100
9.
(
31)
Prędkość
obrotowa
[1/min]
B - III
1600
A - II
2000
A - III
2500
