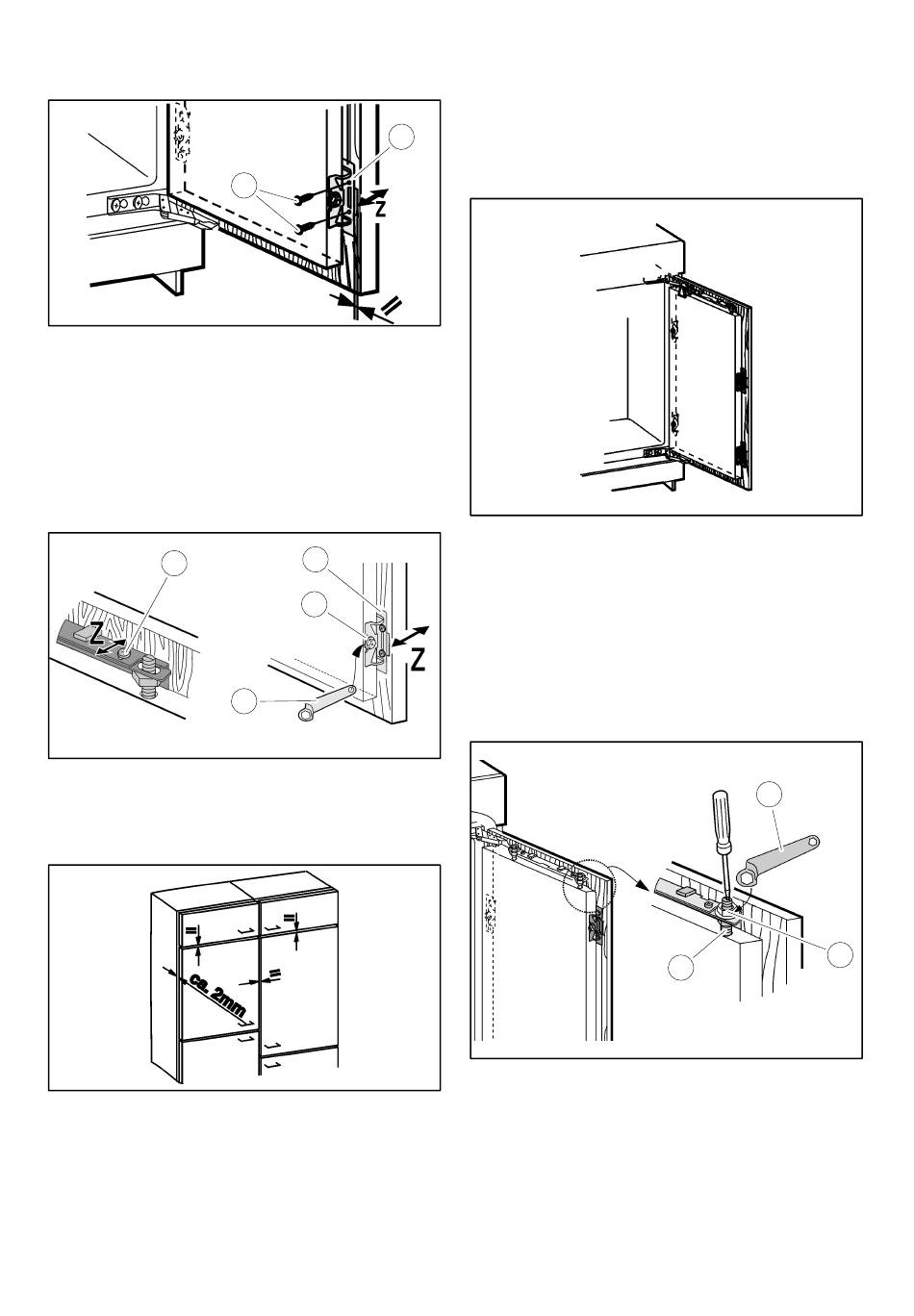

15. Wanneer de beide metaalkanten vlak liggen
(symbool //):
Bevestigingsgaten in de meubeldeur voorboren (evtl.
met priem voorsteken).
16. Apparaatdeur met schroeven (34) door de
bevestigingshoek (12) vastschroeven op de
meubeldeur.
35
17. Meubeldeur in de diepte Z uitlijnen:
Boven schroeven (35) en onder zeskantbouten (13)
losdraaien, vervolgens meubeldeur verschuiven.
Tussen meubeldeur en meubelcorpus een
luchtspleet van 2 mm instellen.
All manuals and user guides at all-guides.com
12
TorxR 15
34
12
13
36
Aanwijzing!
De noppen en afdichtingslippen mogen niet
aanslaan.
18. Bij grote of gedeelde meubeldeuren:
Twee extra bevestigingshoeken (12) monteren.
Daarvoor bij de grepen de voorgeboorde gaten van
de apparaatdeur gebruiken.
19. Plaatsing van de meubeldeur controleren en indien
nodig nogmaals afstellen.
20. Alle schroeven vastdraaien.
21. Contramoeren (32) met de ringsleutel (38)
vastdraaien, daarbij instelbouten (33) met een
schroevendraaier tegenhouden.
38
32
33
