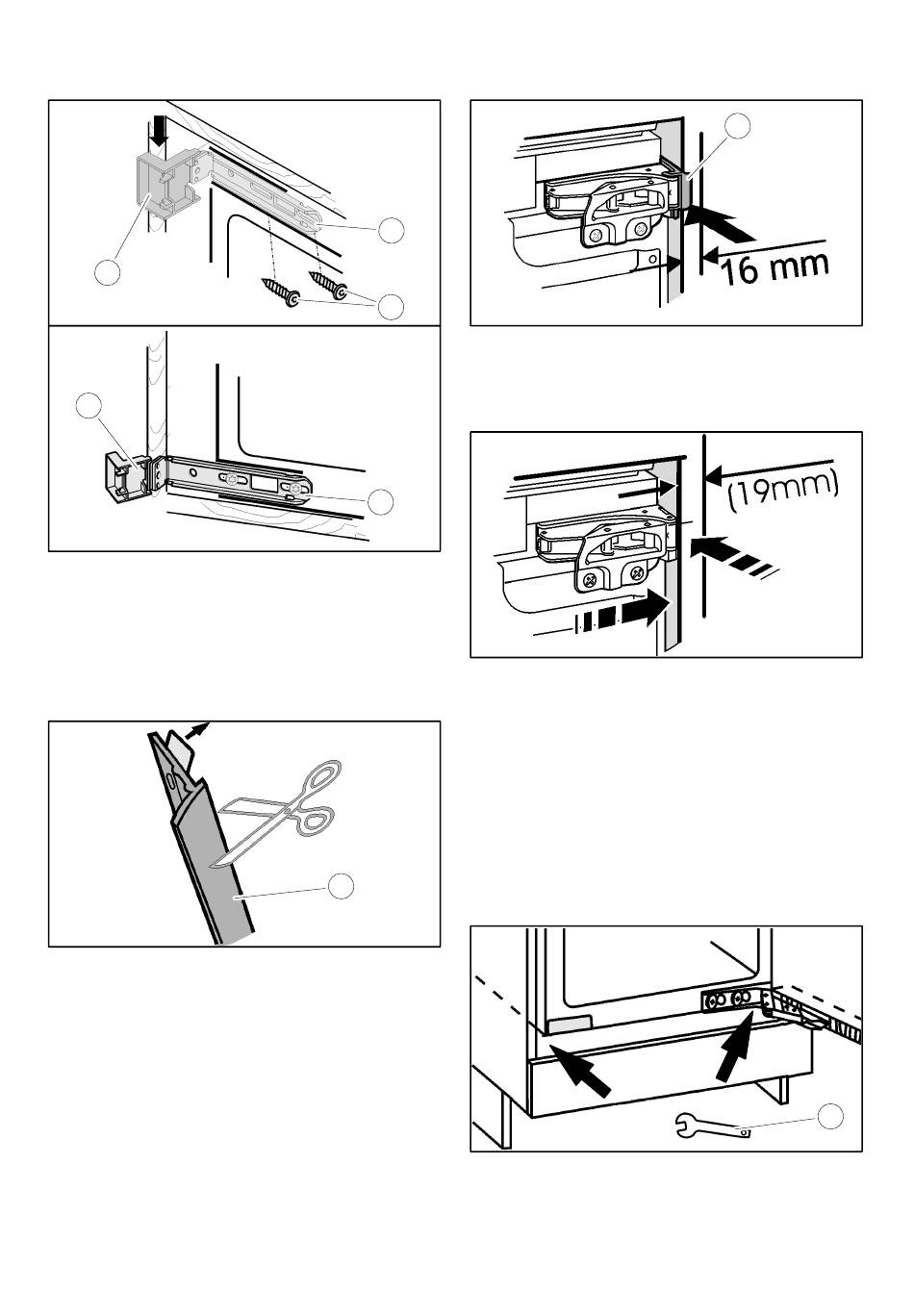

10. Applicare le coperture (16) in alto e in basso sulle
squadrette di fissaggio (17).
11. Fissare le squadrette di fissaggio (17) in alto e in
basso con le viti (19). Non stringere le viti. Deve
ancora essere possibile muovere le squadrette di
fissaggio (17) verso destra e verso sinistra.
12. Rimuovere la pellicola protettiva dal listello di
copertura (20).
13. Appoggiare il listello di copertura (20), dal lato della
maniglia e a filo col lato frontale della sporgenza
della copertura superiore (16), e incollarlo alla parete
laterale dell'apparecchio.
14. Se necessario, accorciare il listello di copertura (20)
nella parte inferiore. Il listello di copertura (20) deve
terminare 3 mm sopra il bordo superiore della
squadretta di fissaggio inferiore (17).
15. Spingere l'apparecchio nella nicchia, fino a quando
le coperture (16) toccano contro la parete laterale del
mobile.
84
All manuals and user guides at all-guides.com
17
19
16. Per pareti di mobili di spessore pari a 16 mm:
17
17. Per pareti di mobili di spessore pari a 19 mm:
18. Per mobili (16 mm e 19 mm) con componenti di
20
19. Aggiustare la posizione dell'apparecchio in verticale
Fare in modo che i distanziatori (14) tocchino contro
la parete laterale del mobile.
Allineare i bordi anteriori della cerniera a filo con la
parete laterale del mobile.
arresto per le porte (nottolini, labbri di tenuta
ecc.):
Tenere presente la dimensione costruttiva (profondità
dei componenti di arresto delle porte): Lasciar
sporgere la cerniera e le coperture (16) [di un valore
pari] alla dimensione costruttiva.
sui piedini regolabili mediante la chiave fissa
allegata (21).
14
21
