Das Gerät ist nun in der Tiefe richtig positioniert. Der
Abstand von Vorderkante Möbelseitenwand zum
Gerätekorpus beträgt umlaufend 42 mm.
Hinweis!
Funktionsstörung durch falsche Montage!
Wenn das Abstandmaß nicht eingehalten wird,
schließt die Gerätetür evtl. nicht. Dies kann zu
Vereisung, Kondenswasserbildung und
Funktionsstörungen führen.
Umlaufendes Abstandsmaß von 42 mm unbedingt
einhalten. Türanschlagsteile, wie Noppen und
Dichtungslippen berücksichtigen!

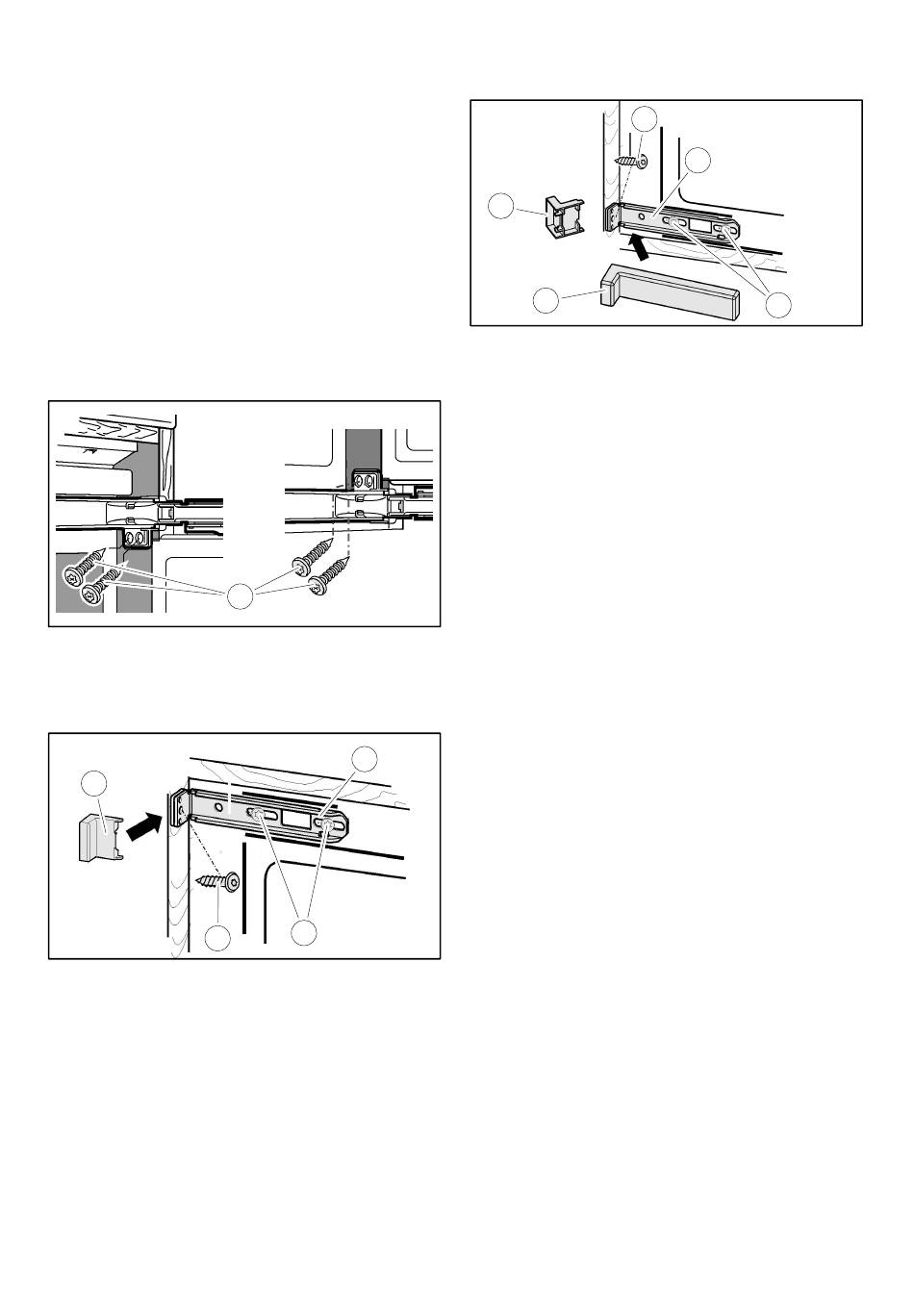

20. Gerät mit langen Spanplattenschrauben (22) oben
und unten durch die Scharnierlaschen
festschrauben.
16
25
21. Griffseitig oben:
Schrauben (19) leicht lösen.
22. Oberen Befestigungswinkel (17) mit
Spanplattenschrauben (25) an der Möbelwand
festschrauben.
23. Das überstehende Ende der Abdeckung (16)
abbrechen.
24. Schrauben (19) festziehen.
25. Die abgebrochene Abdeckung (16) auf den oberen
Befestigungswinkel (17) klipsen.
