16
16

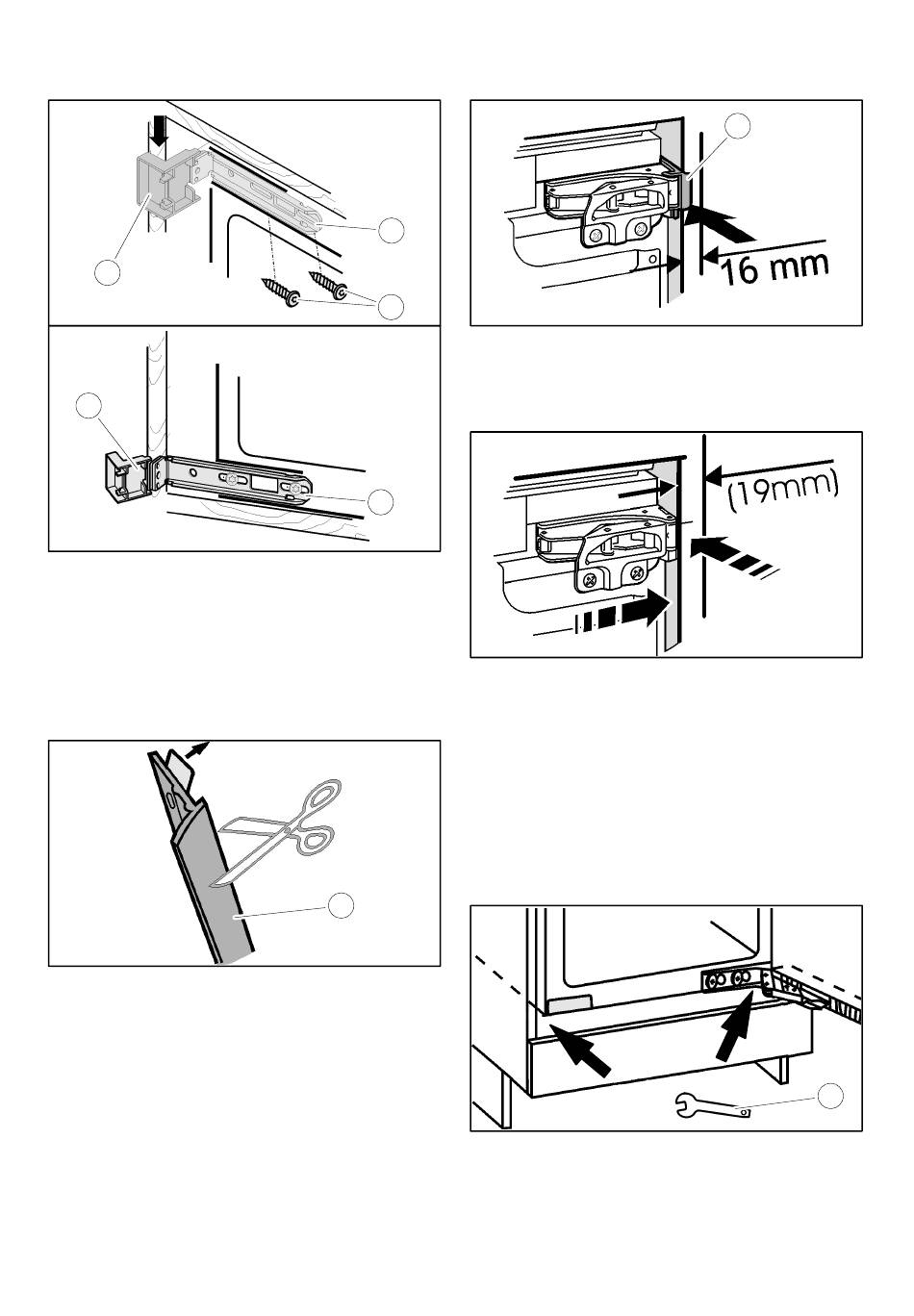

10. Abdeckungen (16) oben und unten auf die
Befestigungswinkel (17) stecken.
11. Befestigungswinkel (17) oben und unten mit den
Schrauben (19) befestigen. Schrauben nicht
festziehen. Die Befestigungswinkel (17) müssen sich
noch nach rechts und links bewegen lassen.
12. Schutzfolie von der Abdeckleiste (20) abziehen.
13. Abdeckleiste (20) griffseitig und frontbündig an der
Nase der oberen Abdeckung (16) ansetzen und an
die Geräteseitenwand kleben.
14. Abdeckleiste (20) bei Bedarf unten kürzen. Die
Abdeckleiste (20) muss 3 mm über der Oberkante
des unteren Befestigungswinkels (17) enden.
15. Gerät in die Nische schieben, bis die
Abdeckungen (16) an der Möbelseitenwand
anschlagen.
12
All manuals and user guides at all-guides.com
17
19
16. Bei 16 mm dicken Möbelwänden:
17
17. Bei 19 mm dicken Möbelwänden:
18. Bei Möbeln (16 mm und 19 mm) mit
20
19. Gerät über die Schraubfüße mit beiliegendem
Die Distanzteile (14) an der Möbelseitenwand
anschlagen lassen.
Die Vorderkanten der Scharniere bündig mit der
Möbelseitenwand ausrichten.
Türanschlagsteilen (Noppen, Dichtungslippen
usw.):
Aufbaumaß (Tiefe der Türanschlagsteile)
berücksichtigen: Scharniere und Abdeckungen (16)
um das Aufbaumaß vorstehen lassen.
Gabelschlüssel (21) gerade stehend ausrichten.
14
21
