Ajustar o ângulo de fresagem
A guia angular (18) permite a fresagem simples em meia-
esquadria.

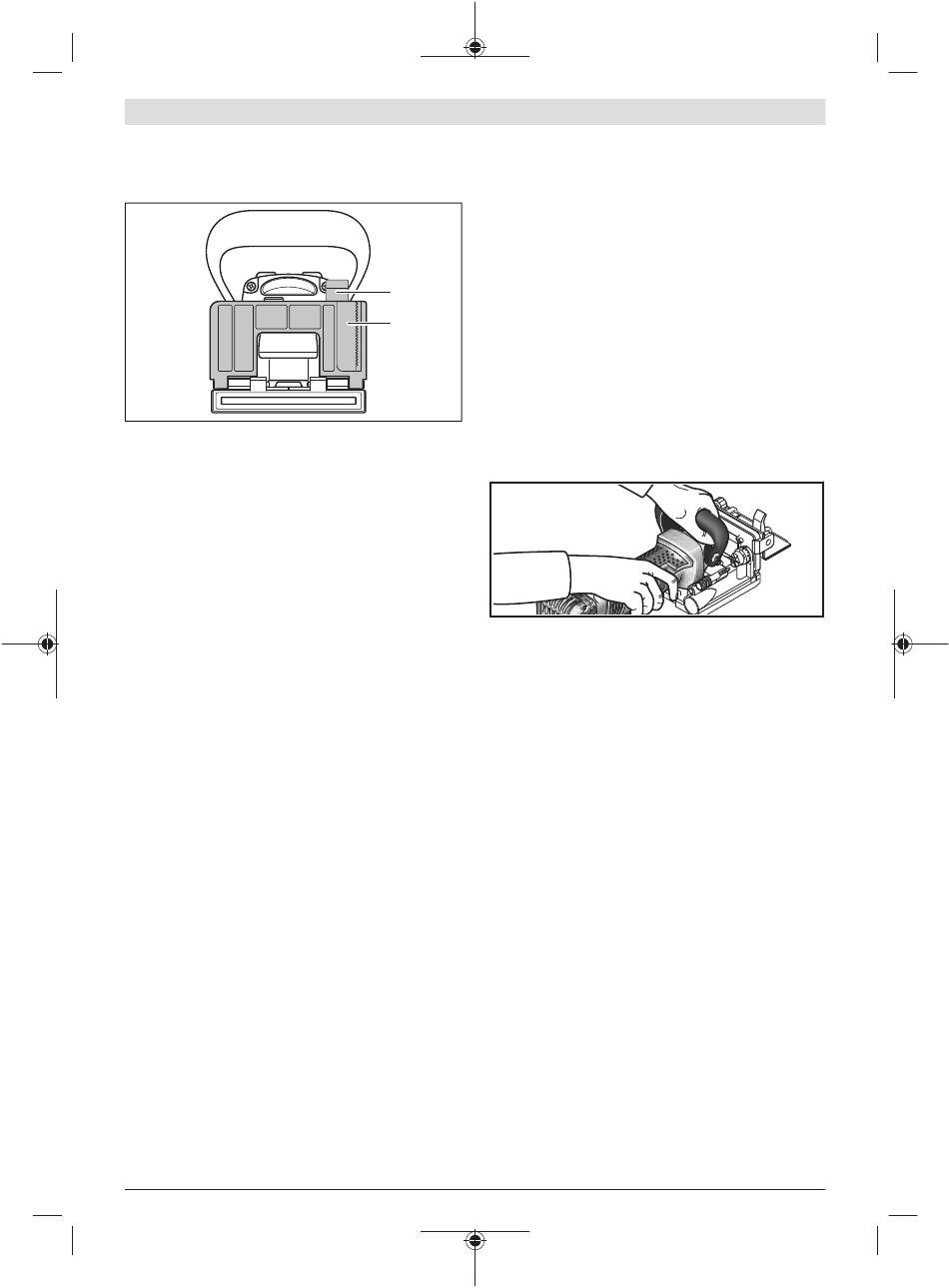

Para ajustar a guia angular (18) solte a alavanca de
aperto (3). Incline a guia angular, até estar ajustado o ângulo
desejado na graduação angular (5) (a 0°, 30°, 45°, 60° e 90°
encontram-se pontos de engate). Puxe a alavanca de
aperto (3).
Certifique-se de que após o ajuste do ângulo de
u
fresagem, nem o batente regulável na vertical (9) nem
a placa de encaixe (17) se encontram na área de saída
do disco de fresar. Para verificação, com a ferramenta
elétrica desligada, pressione a saída do disco p. ex.
contra um canto de mesa, até que o disco de fresar fique
visível. O disco de fresar saliente ao máximo não pode
tocar no batente regulável na vertical (9) ou na placa de
encaixe (17).
Colocação em funcionamento
Antes de qualquer trabalho na ferramenta elétrica (p.
u
ex. manutenção, troca de ferramenta, etc.) retire a
bateria da mesma. Há perigo de ferimentos se o
interruptor de ligar/desligar for acionado
involuntariamente.
A ferramenta elétrica só pode ser ligada, se a placa de
u
base (34) estiver bem fixa com o parafuso de
aperto (33) e o disco de retenção (32).
Antes da ligação, verifique se a reinicialização
u
automática da unidade do motor funciona
corretamente. Pressione a saída do disco p. ex. contra
um canto de mesa, até que o disco de fresar fique visível.
Ao aliviar a pressão, o disco de fresar tem de recolher por
completo na placa de base.
Ligar/desligar
Para ligar a ferramenta elétrica, pressione o interruptor de
ligar/desligar (2) para a frente e à frente para baixo para o
bloquear.
Para desligar a ferramenta elétrica, pressione atrás sobre o
interruptor de ligar/desligar (2), para que o mesmo volte
para a posição de desligado.
Bosch Power Tools
Proteção contra rearranque involuntário
A proteção contra rearranque involuntário evita que a
ferramenta elétrica possa arrancar descontroladamente
após uma interrupção da alimentação de corrente elétrica.
Para recolocar em funcionamento, deverá colocar o
interruptor de ligar/desligar (2) na posição desligada e ligar
novamente a ferramenta elétrica.
Arranque suave
(3)
O arranque suave eletrónico limita o binário ao ligar e
aumenta a durabilidade do motor.
(18)
Instruções de trabalho
Segurar a ferramenta elétrica firmemente com ambas
u
as mãos durante o trabalho e manter uma posição
firme. A ferramenta elétrica é conduzida com segurança
com ambas as mãos.
Não coloque as mãos na área de fresagem nem no
u
disco de fresar.
Durante o trabalho, segure com uma mão o punho (1) e com
a outra mão o punho adicional (15).
Só conduzir a ferramenta elétrica no sentido da peça a
u
ser trabalhada quando estiver ligada. Caso contrário há
risco de um contragolpe, se a ferramenta de aplicação se
enganchar na peça a ser trabalhada.
Realize o processo de fresagem com avanço uniforme.
Determinar a posição de fresagem
A marcação do centro vertical (11) no batente angular e de
altura mostra o centro da fresagem (vertical ao disco de
fresar). A largura máxima da fresagem é indicada pelas duas
marcações (10) no batente regulável na vertical (9).
No posicionamento da altura, ajuda a marcação do centro
vertical (6) na placa de base, que indica o centro horizontal
do disco de fresar.
Na carcaça da ferramenta elétrica, a seta (13) indica o
sentido de rotação do disco de fresar.
Fresar uniões por escatel
Exemplos para os seguintes tipos de união encontram-se nas
páginas de esquemas:
– Uniões em canto: com guia angular ver figura C, com
batente regulável na vertical ver figura D
– Uniões em meia-esquadria: com guia angular ver
figura E, com batente regulável na vertical ver figura F
– Uniões longitudinais e transversais: com guia angular
ver figura G, com batente regulável na vertical ver figura H
– Uniões de quadro: ver figura I
