Καθαρίστε, όταν χρειάζεται, το στόμιο αναρρόφησης (22).
Ανοίξτε γι' αυτό την πλάκα βάσης (34) (βλέπε «Τοποθέτηση/
αλλαγή δισκοειδούς φρέζας (βλέπε εικόνες A–B)», Σελί-
δα 96) και αφαιρέστε το στόμιο αναρρόφησης.
Εξωτερική αναρρόφηση (βλέπε σελίδα εξαρτημάτων)
Τοποθετήστε το στόμιο ενός εύκαμπτου σωλήνα αναρρόφη-
σης (εξάρτημα), περιστρέφοντας ελαφρά, πάνω στο στόμιο
αναρρόφησης (22). Συνδέστε τον εύκαμπτο σωλήνα αναρ-
ρόφησης σε έναν απορροφητήρα σκόνης.
Ο απορροφητήρας σκόνης πρέπει να είναι κατάλληλος για το
επεξεργαζόμενο υλικό.
Για την αναρρόφηση ιδιαίτερα ανθυγιεινής, καρκινογόνου ή
ξηρής σκόνης πρέπει να χρησιμοποιείτε ειδικούς απορροφητή-
ρες σκόνης.
Αυτοαναρρόφηση με σάκο σκόνης (βλέπε σελίδα
εξαρτημάτων)
Στις μικρές εργασίες φρεζαρίσματος μπορείτε να χρησιμοποιή-
σετε τον σάκο σκόνης (23).
Τοποθετήστε το στόμιο του σάκου σκόνης (23), περιστρέφο-
ντας ελαφρά, πάνω στο στόμιο αναρρόφησης (22).
Αδειάζετε έγκαιρα τον σάκο σκόνης (23), για να διατηρείται
ιδανική η συλλογή της σκόνης.
Αφαιρέστε γι' αυτό τον σάκο σκόνης (23), ανοίξτε το φερ-
μουάρ και αδειάστε τον σάκο σκόνης.
Λειτουργία
Ρύθμιση βάθους φρεζαρίσματος

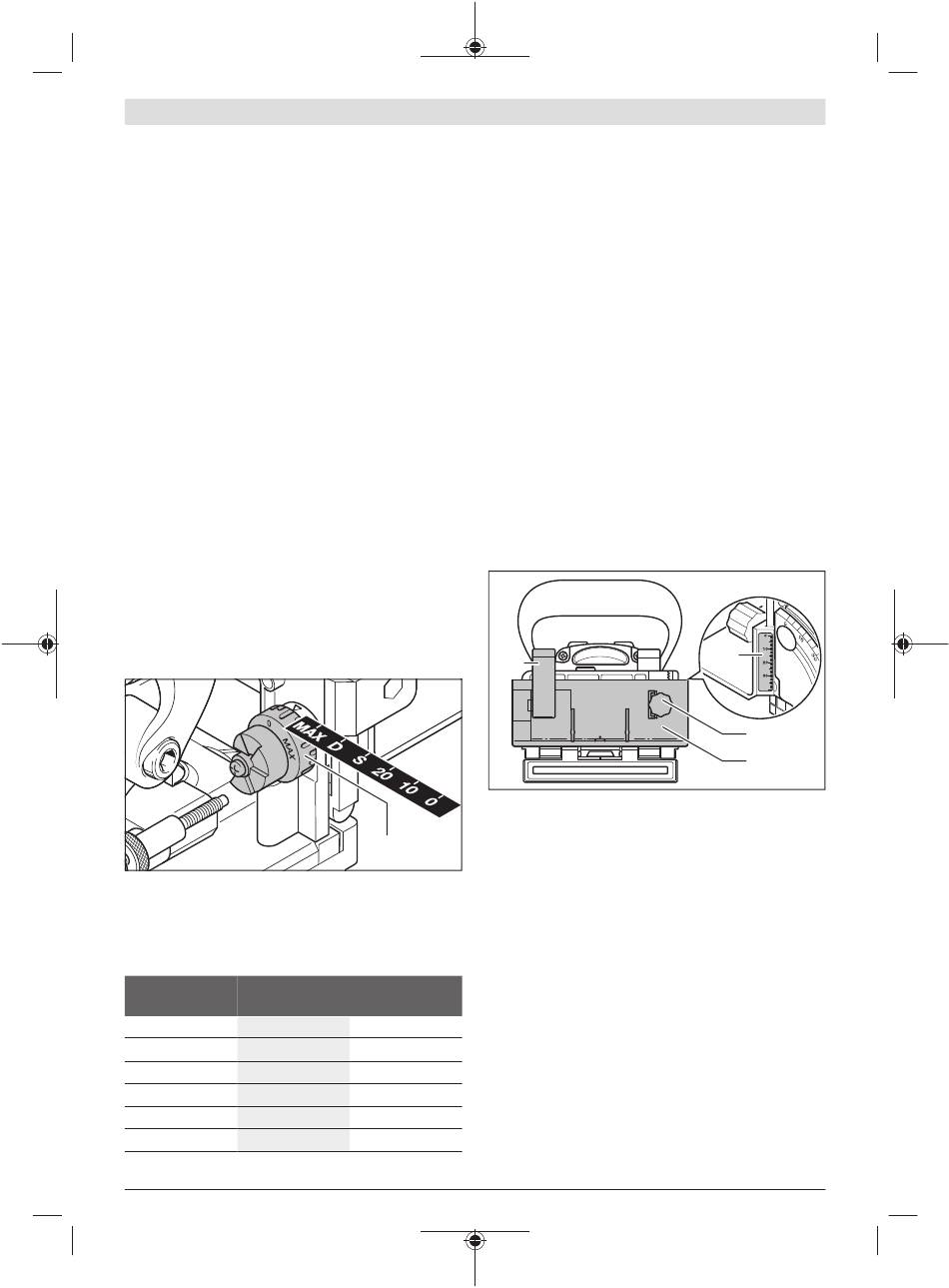

Με το περιστροφικό κουμπί (19) μπορείτε να καθορίσετε το
βάθος φρεζαρίσματος. Το περιστροφικό κουμπί για έξι μεγέθη
επίπεδων ξυλόπειρων (μπισκότων) έχει ύψη ασφάλισης.
Αντιστοίχιση των υψών ασφάλισης σε επίπεδους ξυλόπειρους
(μπισκότα) και βάθη φρεζαρίσματος:
Ύψος ασφάλισης Επίπεδος ξυλόπει-
ρος (μπισκότο)
0
Νο. 0
10
No. 10
20
No. 20
S
Simplex (απλός)
D
Duplex (διπλός)
MAX
–
A) Επιτυγχάνεται με δισκοειδή φρέζα με διάμετρο 105 mm
Bosch Power Tools
Ο οδηγός για το βάθος φρεζαρίσματος είναι ρυθμισμένος σε
μια μεσαία τιμή. Λόγω των ανοχών, σε περίπτωση χρήσης ξα-
νατροχισμένων δισκοειδών φρεζών ή χρήσης δισκοειδών φρε-
ζών με μικρότερη διάμετρο (< 105 mm) το βάθος φρεζαρί-
σματος πρέπει ενδεχομένως να επαναρρυθμιστεί. Λύστε γι' αυ-
τό το παξιμάδι ασφάλισης (20). Περιστρέφοντας τη βίδα
ρύθμισης (21) προς τη φορά των δεικτών του ρολογιού μπο-
ρείτε να μειώσετε το βάθος φρεζαρίσματος ή να το αυξήσετε
περιστρέφοντας αντίθετα στη φορά των δεικτών του ρολογιού.
Ελέγξτε το ρυθμισμένο βάθος φρεζαρίσματος με ένα δοκιμα-
στικό φρεζάρισμα. Στη συνέχεια σφίξτε ξανά το παξιμάδι
ασφάλισης (20) σταθερά.
Ρύθμιση του ρυθμιζόμενου στο ύψος οδηγού
Με τον ρυθμιζόμενο στο ύψος οδηγό (9) μπορείτε να καθορί-
σετε την απόσταση ανάμεσα στην επάνω επιφάνεια του επε-
ξεργαζόμενου κομματιού και στο αυλάκι που πρόκειται να
φρεζαριστεί.
Για τη συναρμολόγηση του ρυθμιζόμενου στο ύψος
οδηγού (9) τοποθετήστε τον πάνω στον γωνιακό οδηγό (18)
και στρίψτε τον με το περιστροφικό κουμπί (8) στον οδηγό
στον γωνιακό οδηγό.
Υπόδειξη: Μην εφαρμόσετε κατά τη συναρμολόγηση κα-
θόλου βία! Στη σωστή θέση ο οδηγός (9) είναι ευκολοκίνητος.
(12)
Με τη βοήθεια του περιστροφικού κουμπιού (8) ρυθμίστε την
επιθυμητή απόσταση στην κλίμακα ύψους (4). Σφίξτε μετά τον
(19)
μοχλό σύσφιγξης (12).
Για να βρίσκεται το αυλάκι στη μέση ενός επεξεργαζόμενου
κομματιού, πρέπει να ρυθμίσετε τον ρυθμιζόμενο στο ύψος
οδηγό στο ήμισυ του πάχους του επεξεργαζόμενου κομματιού.
Παράδειγμα: Σε ένα επεξεργαζόμενο κομμάτι 18 mm χοντρό
ρυθμίστε στην κλίμακα ύψους 9 mm.
Για την αφαίρεση του ρυθμιζόμενου στο ύψος οδηγού (9) λύ-
στε τον μοχλό σύσφιγξης (12) και γυρίστε τον οδηγό με το πε-
Βάθος φρεζαρί-
ριστροφικό κουμπί (8) προς τα πάνω έξω από τον από τον γω-
σματος σε mm
A)
νιακό οδηγό (18).
8
Ρύθμιση της γωνίας φρεζαρίσματος
10
12,3
Ο γωνιακός οδηγός (18) καθιστά δυνατό το απλό φρεζάρισμα
σε φαλτσογωνιές.
13
14,7
22
