Bosch GST 100 Gebruiksaanwijzing
  1. Handleidingen
  2. Merken
  3. Bosch Handleidingen
  4. Decoupeerzagen
  5. GST 100
  6. Gebruiksaanwijzing
Bosch GST 100 Gebruiksaanwijzing

Bosch GST 100 Gebruiksaanwijzing

Verberg thumbnails
Download deze handleiding
Beschikbare talen
  • NL

Beschikbare talen

  • DUTCH, pagina 42
Bedienungsanleitung
Operating Instructions
Instructions d'emploi
Instrucciones de servicio
Manual de instruções
Istruzioni d'uso
Gebruiksaanwijzing
Betjeningsvejledning
Bruksanvisning
Brukerveiledningen
Käyttöohje
Oδηγία χειρισµού
Yönetmelik
Deutsch
English
Français
Español
Português
Italiano
Nederlands
Dansk
Svenska
Norsk
Suomi
Eλληνικά
Türkçe
All manuals and user guides at all-guides.com
GST 100
GST 100 CE
GST 100 B
GST 100 BCE
loading

Gerelateerde Handleidingen voor Bosch GST 100

Samenvatting van Inhoud voor Bosch GST 100

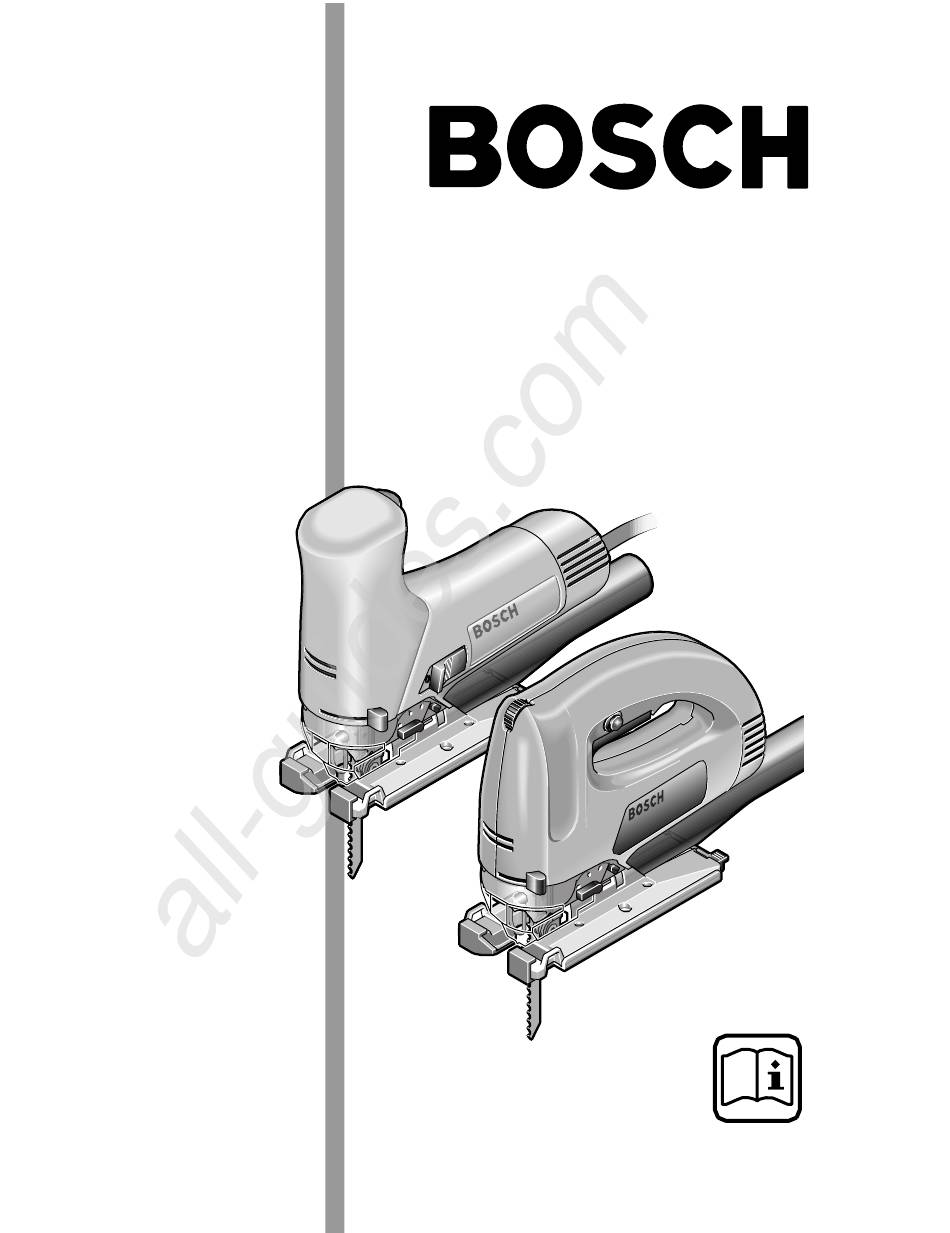

  • Pagina 1 All manuals and user guides at all-guides.com Bedienungsanleitung Operating Instructions Instructions d’emploi Instrucciones de servicio Manual de instruções Istruzioni d’uso Gebruiksaanwijzing Betjeningsvejledning GST 100 Bruksanvisning Brukerveiledningen GST 100 CE Käyttöohje Oδηγία χειρισµού GST 100 B Yönetmelik GST 100 BCE Deutsch English Français Español Português Italiano...
  • Pagina 2 2 607 010 079 (5 x) 2 600 793 009 (3 m/Ø 19 mm) 2 607 001 082 2 605 438 395 (GST 100 B/BCE) 2 607 001 201 2 605 438 390 (GST 100 /CE) 2 602 317 031 (1,4 m)
  • Pagina 3 All manuals and user guides at all-guides.com T 144 D T 244 D T 144 DP T 101 B T 118 B T 123 X T 127 D T 345 XF 3 • 2 609 932 100 • 09.01...
  • Pagina 4 All manuals and user guides at all-guides.com GST 100 CE GST 100 BCE 4 • 2 609 932 100 • 09.01...
  • Pagina 5 All manuals and user guides at all-guides.com 5 • 2 609 932 100 • 09.01...
  • Pagina 6 Schutzklasse / II / II / II / II Geräteelemente Zu Ihrer Sicherheit 1 Stellrad Hubzahlvorwahl (GST 100 CE/BCE) Gefahrloses Arbeiten mit dem Gerät ist nur möglich, wenn Sie 2 Abdeckhaube für Absaugung die Bedienungsanleitung und 3 Berührschutz Sicherheitshinweise voll- 4 Hubstange ständig lesen und die darin ent-...
  • Pagina 7 Sägeblätter sofort auswechseln. Niemals Kindern die Benutzung des Gerätes Inbetriebnahme gestatten. Bosch kann nur dann eine einwandfreie Funk- Netzspannung beachten: Die Spannung der tion des Gerätes zusichern, wenn für dieses Stromquelle muss mit den Angaben auf dem Gerät vorgesehenes Original-Zubehör ver- Typschild des Gerätes übereinstimmen.
  • Pagina 8 Arbeitsvorganges. ches. Beim Einsetzen des Absaugstutzens 13 in die Stufenlose Hubzahlregulierung Fußplatte 11 darauf achten, dass die Kunststoff- (GST 100 BCE) nase des Absaugadapters in die entsprechende Bohrung am Motorgehäuse eingreift (siehe Leichter Druck auf den Ein-/Ausschalter 10 be- Bild wirkt eine niedrige Hubzahl.
  • Pagina 9 All manuals and user guides at all-guides.com Pendelung einstellen Schnittwinkel einstellen (siehe Bild Die in vier Stufen einstellbare Pen- delung ermöglicht eine optimale Vor Verstellen des Schnittwinkels (z. B. Anpassung Sägefortschritt Gehrungsschnitten) (Schnittgeschwindigkeit), Schnitt- saugstutzen 13 entfernen. leistung und Schnittbild an das zu Nach Lösen der Schraube 16 und leichtem Vor- bearbeitende Material.
  • Pagina 10 Sollte das Gerät trotz sorgfältiger Herstell- und Prüfverfahren einmal ausfallen, ist die Reparatur von einer autorisierten Kundendienststelle für Bosch-Elektrowerkzeuge ausführen zu lassen. Bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stellige Bestellnummer des Gerätes angeben! Nach dem Arbeitsvorgang, Gerät erst ausschal- ten und anschließend aus dem Schnitt ziehen.
  • Pagina 11 Osteroder Landstraße 3 37589 Kalefeld Schweiz Robert Bosch AG Garantie Kundendienst Elektrowerkzeuge Industriestrasse 31 CH-8112 Otelfingen Für Bosch-Geräte leisten wir Garantie gemäß gesetzlichen/länderspezifischen Bestim- Service: +41 (0)1 / 8 47 16 16 ......... mungen (Nachweis durch Rechnung oder Liefer- Kundenberater: Grüne Nr.
  • Pagina 12 All manuals and user guides at all-guides.com Tool Specifications Jigsaw GST 100 GST 100 CE GST 100 B GST 100 BCE Part number 0 601 588 1.. 0 601 588 6.. 0 601 589 1.. 0 601 589 6.. Rated power...
  • Pagina 13 Never allow children to use the machine. specified on the nameplate of the machine. Bosch is only able to ensure perfect function- Equipment marked with 230 V can also be con- ing of the machine if the original accessories nected to 220 V.
  • Pagina 14 Figure Light application of pressure on ON-OFF switch 10 results in low stroke rate. Increasing For vacuuming, a Bosch 19 mm dia. vacuum pressure results in a higher stroke rate. hose 14 can be directly connected to the connec- tor piece 13. The use of a 35 mm dia. vacuum...
  • Pagina 15 All manuals and user guides at all-guides.com Pendulum Action Setting Cutting Angle Adjustment (Figure The saw blade pendulum action that is adjustable in four steps Before adjusting the cutting angle (e.g., makes possible the optimum adap- for mitre cuts), remove the vacuuming tation of sawing advancing (cutting connector piece 13.
  • Pagina 16 Bosch Service Station for electric tools. If the machine should happen to fail despite the care taken in manufacture and testing, repair should be carried out by an authorised customer services agent for Bosch power tools.
  • Pagina 17 New Zealand In case of complaint please send the machine, +64 (0)9 / 47 86 158 ............. undismantled, to your dealer or the Bosch Serv- +64 (0)9 / 47 82 914 ice Centre for electric power tools............Declaration of Conformity...
  • Pagina 18 13 Tubulure d’aspiration don d’alimentation est endommagé. 14 Tuyau flexible d’aspiration* Porter des lunettes de protection. 15 Bouton de blocage (GST 100 B/BCE) 16 Vis 17 Pare-éclats 18 Butée pour coupe circulaire/Butée parallèle* * Accessoire...
  • Pagina 19 Bosch ne peut garantir un fonctionnement impec- l’appareil. Les appareils fonctionnant sous 230 V cable que si les accessoires Bosch d’origine pré- peuvent également être exploités sous 220 V. vus pour cet appareil sont utilisés.
  • Pagina 20 10 permet d’obtenir une vitesse de coupe faible. Il est possible de raccorder directement un tuyau Une augmentation de la pression entraîne l’accélé- flexible Bosch de 19 mm de diamètre 14 sur la tubu- ration de la vitesse. lure d’aspiration 13. Pour pouvoir utiliser le tuyau Présélection de la cadence de coupe...
  • Pagina 21 All manuals and user guides at all-guides.com Réglage de l’angle de coupe Réglage du mouvement (Figure pendulaire Avant de régler l’angle de coupe (par Le mouvement pendulaire de la lame exemple pour des coupe en onglet), enle- de scie réglable en quatre positions ver la tubulure d’aspiration 13.
  • Pagina 22 Si, malgré tous les soins apportés à la fabrication et au contrôle de l'appareil, celui-ci devait avoir un dé- faut, la réparation ne doit être confiée qu'à une sta- tion de service après-vente pour outillage Bosch agrée. Pour toute demande de renseignement ou com- mande de pièces de rechange, nous préciser impé-...
  • Pagina 23 +32 (0)2 / 525.54.30 Garantie ............Service conseil client +32 (0)2 / 525.53.07 ... Les appareils Bosch sont garantis conformément E-Mail : Outillage.Gereedschappen@be.bosch.com aux dispositions légales/nationales (contre preuve Suisse d’achat, facture ou bordereau de livraison). Cette Robert Bosch AG garantie implique le remplacement gratuit des piè- Service après-vente/Outillage...
  • Pagina 24 12 Zapata deslizante de placa base Ponerse unas gafas de protección. 13 Boquilla de aspiración 14 Manguera de aspiración* 15 Botón de fijación (GST 100 B/BCE) 16 Tornillo 17 Protección para cortes limpios Al trabajar no mantener nunca la mano o los dedos delante de la hoja 18 Tope paralelo/cortador de círculos*...
  • Pagina 25 Jamás permita que los niños utilicen el aparato. Cerciorarse de que la tensión de la red sea co- Bosch solamente puede garantizar el funciona- rrecta: El voltaje de la fuente de alimentación tiene miento correcto del aparato si se utilizan los ac- que coincidir con los datos de la placa de caracterís-...
  • Pagina 26 (ver figura (GST 100 BCE) Para aspirar puede conectarse una manguera de aspiración 14 Bosch de ø 19 mm directamente a la Con la rueda de ajuste 1 puede seleccionarse el nú- boquilla de aspiración 13. Al emplear una manguera mero de carreras deseado (incluso con la máquina...
  • Pagina 27 All manuals and user guides at all-guides.com Ajuste del movimiento pendular Ajuste del ángulo de corte (figura El movimiento pendular de la hoja de sierra, ajustable en cuatro niveles, Antes de modificar el ángulo de corte (p. permite adaptar de forma óptima al ej.
  • Pagina 28 Bosch. Si a pesar del cuidadoso proceso de fabricación y control la máquina sufriera un fallo, la reparación de- berá...
  • Pagina 29 Mexico Robert Bosch S.A. de C.V. Garantía Interior: +52 (0)1 / 800 250 3648 ........ Para los aparatos Bosch concedemos una garantía D.F.: +52 (0)1 / 5662 8785 ........... de acuerdo con las prescripciones legales específi- E-Mail: arturo.fernandez@mx.bosch.com cas de cada país (comprobación a través de la fac- Argentina tura o albarán de entrega).
  • Pagina 30 Elementos do aparelho Para sua segurança Um trabalho seguro com o apa- Roda de ajuste para pré-selecção de número de cursos (GST 100 CE/BCE) relho só é possível após ter lido completamente as instruções de Tampa de protecção para aspiração serviço e as indicações de segu-...
  • Pagina 31 Jamais deverá permitir que crianças utilizem este aparelho. Colocação em funcionamento A Bosch só pode assegurar um funciona- mento perfeito do aparelho, se para este apa- Tenha em atenção a tensão de rede: Os dados relho foram utilizados acessórios originais pre- apresentados no logotipo devem coincidir com a vistos para tal.
  • Pagina 32 10 provoca um número de cursos reduzido. Para aspirar, é possível conectar uma mangueira Através de um aumento da pressão aumenta-se de aspiração Bosch de 19 mm de ø 14, directa- também o número de cursos. mente ao bocal de aspiração 13. Ao utilizar a mangueira de aspiração de 35 mm de ø, é...
  • Pagina 33 All manuals and user guides at all-guides.com Ajustar o movimento pendular Ajustar o ângulo de corte (figura O movimento pendular da lâmina de serra ajustável em quatro níveis, Antes de modificar o ângulo de corte (p. possibilita uma adaptação optimi- ex.
  • Pagina 34 All manuals and user guides at all-guides.com Sapata de deslize para a placa de base (veja figura A placa de base de alumínio 11, equipada com uma peça intercalada de aço, assegura a maior possível estabilidade, e sem a utilização da sa- pata de deslize 12, é...
  • Pagina 35 .............. marcação. E-Mail: sac@bosch-sac.com.br Declaração de conformidade Garantia Prestamos garantia para aparelhos Bosch de Declaramos sob nossa exclusiva responsabili- dade que este producto cumpre as seguintes acordo com as disposições legais/específicas do normas ou documentos normativos: EN 50 144 país (comprovação através da factura ou da guia conforme as disposições das directivas...
  • Pagina 36 All manuals and user guides at all-guides.com Dati tecnici Seghetto alternativo GST 100 GST 100 CE GST 100 B GST 100 BCE Codice di ordinazione 0 601 588 1.. 0 601 588 6.. 0 601 589 1.. 0 601 589 6..
  • Pagina 37 Gli apparecchi con l’indica- La Bosch può garantire un perfetto funziona- zione di 230 V possono essere collegati anche alla mento della macchina soltanto se vengono utiliz- rete di 220 V.
  • Pagina 38 L’elettroutensile può essere collegato direttamente corse. alla presa di un aspiratore multiuso Bosch munito di un dispositivo automatico di teleinserimento. Av- Dopo un avviamento dolce di breve durata, la mac- viando l’elettroutensile, si inserisce anche l’aspira- china si regola sul numero di corse preselezionato.
  • Pagina 39 All manuals and user guides at all-guides.com Soffiatura trucioli attivata: – se si lavorano materiali duri, come per esempio in caso di lavori sul legno, in materiali l’acciaio, selezionare l’oscillazione piccola. sintetici e simili che presentano una – se si lavorano materiali come legno tenero ed si grande asportazione di trucioli.
  • Pagina 40 All manuals and user guides at all-guides.com Rivestimento del piedino (vedere figura Il basamento interno del piedino in alluminio 11 è in acciaio e garantisce dunque una massima stabilità. Togliendo il rivestimento 12 del piedino, il basa- mento in acciaio è adatto per la lavorazione di su- perfici metalliche opp.
  • Pagina 41 Dr. Eckerhard Strötgen Si accettano reclami solo se l’apparecchio viene in- viato, non smontato, al fornitore oppure a una offi- Robert Bosch GmbH, Geschäftsbereich Elektrowerkzeuge cina del Servizio Assistenza Clienti Bosch per uten- Con riserva di modifiche sili elettrici. Italiano - 6...
  • Pagina 42 All manuals and user guides at all-guides.com Technische gegevens Decoupeerzaag GST 100 GST 100 CE GST 100 B GST 100 BCE Bestelnummer 0 601 588 1.. 0 601 588 6.. 0 601 589 1.. 0 601 589 6.. Opgenomen vermogen...
  • Pagina 43 Met 230 V aange- Laat kinderen de machine nooit gebruiken. duide machines kunnen ook op 220 V aangeslo- Bosch kan een juiste werking van de machine ten worden. uitsluitend waarborgen wanneer voor deze In- en uitschakelen machine bedoeld origineel toebehoren wordt gebruikt.
  • Pagina 44 5 - 6 = groot aantal zaagbewegin- neus van de afzuigadapter in het juiste boorgat van het motorhuis grijpt (zie afbeelding Constant-electronic met zachte aan- Voor het afzuigen kan een Bosch 19 mm ø af- loop (GST 100 CE/BCE) zuigslang 14 rechtstreeks worden aangesloten op de afzuigadapter 13.
  • Pagina 45 All manuals and user guides at all-guides.com Spaander blaasinrichting in: – bij het bewerken van dunne materialen zoals bij werkzaamheden in hout, kunst- metaalplaat de pendelbeweging uitschakelen stof en vergelijkbare materialen (stand 0). met grote spaanvermogen. – in harde materialen zoals staal met een kleine pendelbeweging werken.
  • Pagina 46 All manuals and user guides at all-guides.com Het antisplinterplaatje kan voor be- paalde soorten zaagbladen (zoals ge- zette zaagbladen) niet worden gebruikt. Glijvoet voor voetplaat (zie afbeelding De van een stalen inlegstuk voorziene alumini- umvoetplaat 11 waarborgt de grootst mogelijke stabiliteit en is zonder gebruik van de glijvoet 12 bedoeld voor het bewerken van metaalopper- vlakken en niet-kwetsbare materialen.
  • Pagina 47 89/336/EEG, merking komen wanneer het desbetreffende ge- 98/37/EG. reedschap in volledig gemonteerde staat wordt afgegeven of gezonden aan een erkende Bosch Dr. Gerhard Felten Dr. Eckerhard Strötgen servicewerkplaats of de importeur. Gelijktijdig dient vermeld te worden dat aan- spraak op garantie wordt gemaakt.
  • Pagina 48 All manuals and user guides at all-guides.com Tekniske data Stiksav GST 100 GST 100 CE GST 100 B GST 100 BCE Bestillingsnummer 0 601 588 1.. 0 601 588 6.. 0 601 589 1.. 0 601 589 6.. Optagen effekt...
  • Pagina 49 Ibrugtagning skal straks udskiftes. Lad aldrig børn anvende denne maskine. Bemærk netspændingen: Strømkildens spæn- Bosch kan kun sikre en korrekt funktion, hvis ding skal stemme overens med angivelserne på der benyttes originalt tilbehør. maskinens typeskilt. Maskiner med betegnelsen 230 V kan også tilsluttes til 220 V.
  • Pagina 50 Med tiltagende tryk bliver slagtallet hul på motorhuset (se Fig. forøget. Der kan tilsluttes en Bosch 19-mm-ø-opsug- ningsslange 14 direkte til opsugningsstudsen 13. Indstilling af slagtal (GST 100 CE/BCE) Ved brug af en 35-mm-ø-opsugningsslange skal Indstil det nødvendige slagantal med justerings-...
  • Pagina 51 All manuals and user guides at all-guides.com Pendulregulering indstilles Snitvinkel indstilles (Fig. Savklingens pendulregulering kan Opsugningsstudsen 13 fjernes, før snit- indstilles i fire trin, hvilket gør det vinklen indstilles (f. eks. ved gerings- muligt at tilpasse savens fremføring snit). (snithastighed), snitkvalitet og snit- Efter løsning af skruen 16 og let forskydning hen billede til det materiale, som skal imod savklingen kan fodpladen 11 svinges trin-...
  • Pagina 52 Hvis den ef- ter længere brug er slidt ned, skal den udskiftes af en fagmand eller af et autoriseret serviceværk- sted for Bosch-elektroværktøj. Skulle maskinen trods omhyggelig fabrikation og kontrol engang holde op at fungere, skal repara- tionen udføres af et autoriseret serviceværksted...
  • Pagina 53 Kunststofdele er markeret for at garantere en rensorteret recycling. Service og reparation Overensstemmelses- erklæring Vi yder garanti på Bosch-maskiner i henhold til de lovbestemmelser som gælder i det enkelte land Vi erklærer under almindeligt ansvar, at dette (købsbevis skal fremlægges/medsendes). produkt er i overensstemmelse med følgende...
  • Pagina 54 All manuals and user guides at all-guides.com Tekniska data Sticksåg GST 100 GST 100 CE GST 100 B GST 100 BCE Artikelnummer 0 601 588 1.. 0 601 588 6.. 0 601 589 1.. 0 601 589 6.. Märkeffekt Avgiven effekt Svängningstal, tomgång...
  • Pagina 55 Byt genast ut spruckna, deformerade eller dåligt skärpta sågblad. Start Låt aldrig barn hantera maskinen. Bosch kan endast garantera att maskinen Kontrollera nätspänningen: Kontrollera att nät- fungerar felfritt om för maskinen avsedda origi- spänningen överensstäm-mer med uppgifterna naltillbehör används.
  • Pagina 56 Med ställhjulet 1 kan erforderligt slagtal förväljas (även under drift) . Maskinen kan anslutas direkt till uttaget på en Bosch universalsugare med automatisk fjärrin- 1 - 2 = litet slagtal koppling. Sugaren startas då automatiskt när 3 - 4 = medelstort slagtal maskinen kopplas på.
  • Pagina 57 All manuals and user guides at all-guides.com Inställning av pendling Inställning av snittvinkel (se bild Med de fyra inställningsstegen för sågbladets pendling kan sågnings- Innan snittvinkeln justeras (t ex vid resultatet (snitthastigheten), snitt- geringssnitt) skall utsugnings- kapaciteten och snittbilden optimalt stutsen 13 tas bort.
  • Pagina 58 Bosch- service för elverktyg för att få rullen utbytt. Om i apparaten trots exakt tillverkning och sträng kontroll störning skulle uppstå, bör reparation utföras av auktoriserad serviceverkstad för...
  • Pagina 59 För att underlätta sortering vid återvinning är plastdelarna markerade. Försäkran om Leverantörsansvar överensstämmelse För Bosch verktygsprodukter lämnas garanti enligt respektive lands gällande föreskrifter Vi försäkrar härmed under exklusivt ansvar att (måste styrkas med kvitto, faktura eller följe- denna produkt överensstämmer med följande sedel).
  • Pagina 60 All manuals and user guides at all-guides.com Tekniske data Stikksag GST 100 GST 100 CE GST 100 B GST 100 BCE Bestillingsnummer 0 601 588 1.. 0 601 588 6.. 0 601 589 1.. 0 601 589 6.. Opptatt effekt...
  • Pagina 61 Vær oppmerksom på nettspenningen: Strøm- La aldri barn bruke denne maskinen. kildens spenning må stemme overens med angi- Bosch kan kun garantere en feilfri funksjon av velsene på typeskiltet. Apparater som er beteg- maskinen når det brukes original-tilbehør. net med 230 V kan også tilkoples 220 V, og om- vendt.
  • Pagina 62 Lett trykk på på-/av-bryteren 10 bevirker et lavt motorhuset (se bilde turtall. Med økende trykk forhøyes turtallet. Til avsuging kan en Bosch-19-mm-ø-avsugs- lange 14 koples direkte til avsugstussen 13. Ved Slagtallforvalg bruk av en 35-mm-ø-avsugslange må det i tillegg (GST 100 CE/BCE) brukes en adapter (1 600 499 005 - se tilbehør).
  • Pagina 63 All manuals and user guides at all-guides.com Innstille pendlingen Innstille skjærevinkelen (se bilde Sagbladpendlingen som kan inn- stilles i fire trinn muliggjør en opti- Før skjærevinkelen justeres (f. eks. ved mal tilpasning av sagbevegelsen gjæringssnitt) må avsugstuss 13 fjer- (skjærehastighet), skjæreytelsen nes.
  • Pagina 64 Styrerullen 6 må ved leilighet smøres med en dråpe olje og kontrolleres for slitasje. Er den slitt etter lengre tid, må den fornyes av en fagmann eller av en autorisert kundeservice for Bosch- elektroverktøy. Skulle apparatet svikte spaltene på tross av om- hyggelige produksjons- og kontrollmetoder, må...
  • Pagina 65 Samsvarserklæring Garanti Vi overtar ansvaret for at dette produktet er i over- For Bosch-maskiner ytes det garanti i henhold til ensstemmelse med følgende standarder eller de lovbestemte/nasjonale bestemmelser (ved- standard-dokumenter: EN 50 144 i samsvar med legg regning eller følgeseddel). Skader som kan bestemmelsene i direktivene 89/336/EØF,...
  • Pagina 66 All manuals and user guides at all-guides.com Tekniset tiedot Pistosaha GST 100 GST 100 CE GST 100 B GST 100 BCE Tilausnumero 0 601 588 1.. 0 601 588 6.. 0 601 589 1.. 0 601 589 6.. Nimellisottoteho Antoteho Iskuluku tyhjäkäynnillä...
  • Pagina 67 Älä koskaan anna lapsille lupaa käyttää ko- jännite vastaa laitteen tyyppikilvessä annettua lu- netta. kemaa. 230 V:n laitteet voidaan kytkeä myös Bosch takaa laitteen moitteettoman toiminnan 220 V:n jännitteeseen. ainoastaan, jos käytetään tälle laitteelle tarkoi- Käynnistys ja pysäytys tettuja alkuperäisiä varaosia.
  • Pagina 68 (GST 100 BCE) kotelon vastaavaan reikään (katso kuva Kun painat kevyesti käynnistyskytkintä 10, isku- Poistoimuun voidaan käyttää 19-mm-ø Bosch- taajuus on alhainen. Kun painat kytkintä voimak- imuletku 14 liitettynä suoraan imunysään 13. kaammin, iskutaajuus nousee vastaavasti.
  • Pagina 69 All manuals and user guides at all-guides.com Heiluriliikkeen säätö Leikkauskulman asetus (katso kuvaa Neljässä portaassa säädettävä sa- hanterän heiluriliike mahdollistaa Poista imunysä 13 ennen kuin säädät optimaalisen syöttönopeuden (leik- leikkauskulmaa (esim. jiirisahauk- kausnopeuden), leikkaustehon ja sessa). leikkausjäljen työstettävään materi- Kun ruuvia 16 on höllätty ja jalkalevyä on siirretty aaliin.
  • Pagina 70 Jos rulla on kulunut, anna se vaihtaa uuteen Bosch-huoltoliikeessä. Tämä laite on suunniteltu, valmistettu ja testattu erittäin huolellisesti. Mikäli siinä siitä huolimatta il- menee jokin vika, anna vain Bosch-huoltoliikkeen suorittaa tarvittavat korjaukset. Ilmoita ehdottomasti laitteen 10-numeroinen tila- usnumero kaikissa kyselyissä ja varaosatilauk- sissa! Sahauksen loputtua tulee laite ensin pysäyttää...
  • Pagina 71 Dr. Eckerhard Strötgen esittämään ostokuitin tai vastaavan todisteen os- topäivästä. Takuu raukeaa, jos jokin muu kuin valtuutettu huoltoliike ryhtyy korjaustoimenpiteisiin takuun Robert Bosch GmbH, Geschäftsbereich Elektrowerkzeuge aikana. Pidätämme oikeuden muutoksiin Melu-/tärinätieto Mitta-arvot määritetty EN 50 144 mukaan. Yleensä työkalun A-luokan melutaso on 83 dB (A).
  • Pagina 72 13 Στήριγµα αναρρ φησησ φισ απ την πρίζα. Μη 14 Σωλήνασ αναρρ φησησ* χρησιµοποιείτε ποτέ το µηχάνηµα µε φθαρµένο καλώδιο. 15 ∆ιακ πτησ µανδάλωσησ (GST 100 B/BCE) Φοράτε προστατευτικά γυαλιά. 16 Βίδα 17 Προστατευτικ σκλήθρων 18 Οδηγ σ παραλλήλων/Κ πτησ κύκλων* * Εξάρτηµα...
  • Pagina 73 Μην επιτρέπετε ποτέ σε παιδιά τη χρήση του λύνεται και εκφενδονίζεται προσ τα έξω (βλέπε µηχανήµατοσ. εικ να Η Bosch εγγυάται την άψογη λειτουργία του Κατά την αντικατάσταση τησ µηχανήµατοσ µ νο ταν για το µηχάνηµα πριον λαµασ το µηχάνηµα πρέπει να...
  • Pagina 74 3 - 4 = µέτριοσ αριθµ σ Για την αναρρ φηση 14 µπορεί να συνδεθεί εµβολισµών ένασ σωλήνασ αναρρ φησησ 13 τησ Bosch µε 5 - 6 = µεγάλοσ αριθµ σ διάµετρο 19 mm. Για τη σύνδεση εν σ σωλήνα...
  • Pagina 75 Ταυτ χρονα, χάρη στην ελάττωση τησ στο ρευµατοδ τη εν σ απορροφητήρα γενικήσ απαραίτητησ δύναµησ προώθησησ, χρήσησ τησ Bosch µε τηλεσύζευξη, ο οποίοσ πετυχαίνεται µια ξεκούραστη εργασία. µπαίνει αυτ µατα σε λειτουργία ταν το Ο µοχλ σ ρύθµισησ 8 επιτρέπει τη ρύθµιση τησ...
  • Pagina 76 All manuals and user guides at all-guides.com Μετά την πρωτογενή ρύθµιση σφίξτε τη βίδα 16 Συµβουλέσ χρήσησ τ σο, ώστε το πέλµα 11 µ λισ και να µπορεί να µετακινηθεί. Ρυθµίστε τώρα ακριβώσ τη γωνία Πρι νισµα βύθισησ κοπήσ, π.χ. µε τη βοήθεια εν σ µοιρογνωµ νιου, Η...
  • Pagina 77 Εγγύηση θα πρέπει να µην κατεργάζονται απ το κάτω µέροσ ή πάνω απ το κεφάλι του χειριστή. Για τα µηχανήµατα Bosch παρέχουµε εγγύηση σύµφωνα µε την (στο κάθε κράτοσ) ισχύουσα Για τη συνεχή και µακροπρ θεσµη νοµοθεσία (επιβεβαίωση αγοράσ µε το...
  • Pagina 78 κατασκευαστικέσ συστάσεισ: EN 50 144 σύµφωνα µε τισ διατάξεισ των Οδηγιών 89/336/ EΟΚ, 98/37/EΚ. Dr. Gerhard Felten Dr. Eckerhard Strötgen Robert Bosch GmbH, Geschäftsbereich Elektrowerkzeuge Τηρούµε το δικαίωµα αλλαγών Eλληνικά - 7 78 • 2 609 932 100 • 09.01...
  • Pagina 79 All manuals and user guides at all-guides.com Teknik veriler Dekupaj testeresi GST 100 GST 100 CE GST 100 B GST 100 BCE Sipariµ no. 0 601 588 1.. 0 601 588 6.. 0 601 589 1.. 0 601 589 6..
  • Pagina 80 Çocuklar∂n aleti kullanmas∂na asla izin Çal∂µt∂rma vermeyin. Bosch ancak, bu alet için öngörülen orijinal Sebeke gerilimine dikkat edin: Ak∂m besleme aksesuar kullan∂ld∂π∂ takdirde aletin kusursuz kaynaπ∂n∂n gerilimi, aletin tip etiketindeki verilere iµlev göreceπini garanti eder.
  • Pagina 81 ’ye Açma/kapama µalterine 10 hafifçe bas∂lmak bak∂n). suretiyle düµük bir strok say∂s∂ elde edilir. Açma/ Emme yapt∂rmak için 19 mm çapl∂ bir Bosch kapama µalteri üzerindeki bask∂ art∂r∂ld∂kça strok emme hortumu 14 direkt olarak emme say∂s∂ yükselir. rakoruna 13 baπlanabilir. 35 mm çapl∂ emme hortumu kullan∂l∂rken ek bir adaptöre gereksinim...
  • Pagina 82 All manuals and user guides at all-guides.com Pandül hareketin ayarlanmas∂ Kesme aç∂s∂n∂n ayarlanmas∂ (Ωekil ’ye bak∂n∂z) Dört kademe halinde ayarlanabilen testere b∂çaπ∂ pandül hareketi, Kesme aç∂s∂n∂ deπiµtirmeden önce kesme h∂z∂n∂n, kesme gücünün ve (örneπin gönyeli kesme iµlerinde) emme kesme görünüµünün iµlenen rakorunu 13 ç∂kar∂n.
  • Pagina 83 Eπer uzun kesme hatt∂ boyunca kesmeye devam edin. süreli kullan∂m sonucu aµ∂nm∂µsa, bir uzman veya Bosch elektrikli el aletleri için yetkili bir müµteri servis atölyesi taraf∂ndan yenilenmelidir. Titiz üretim ve test yöntemlerine raπmen alet ar∂za yapacak olursa, onar∂m, Bosch elektrikli el aletleri için yetkili bir servise yapt∂r∂lmal∂d∂r.
  • Pagina 84 Uygunluk beyan∂ Garanti Tek sorumlu olarak, bu ürünün aµaπ∂daki Bosch elektrikli el aletleri için, yasal hükümler standartlara veya standart belgelerine uygun çerçevesinde, malzeme ve üretim hatalar∂ndan olduπunu beyan ederiz: 89/336/AET, 98/37/AT kaynaklanan hasarlar için garanti veriyoruz.
  • Pagina 85 All manuals and user guides at all-guides.com Robert Bosch GmbH Geschäftsbereich Elektrowerkzeuge D-70745 Leinfelden-Echterdingen Chlor www.bosch-pt.com 2 609 932 100 O / 88 Printed in Switzerland - Imprimé en Suisse...
