ESPAÑOL

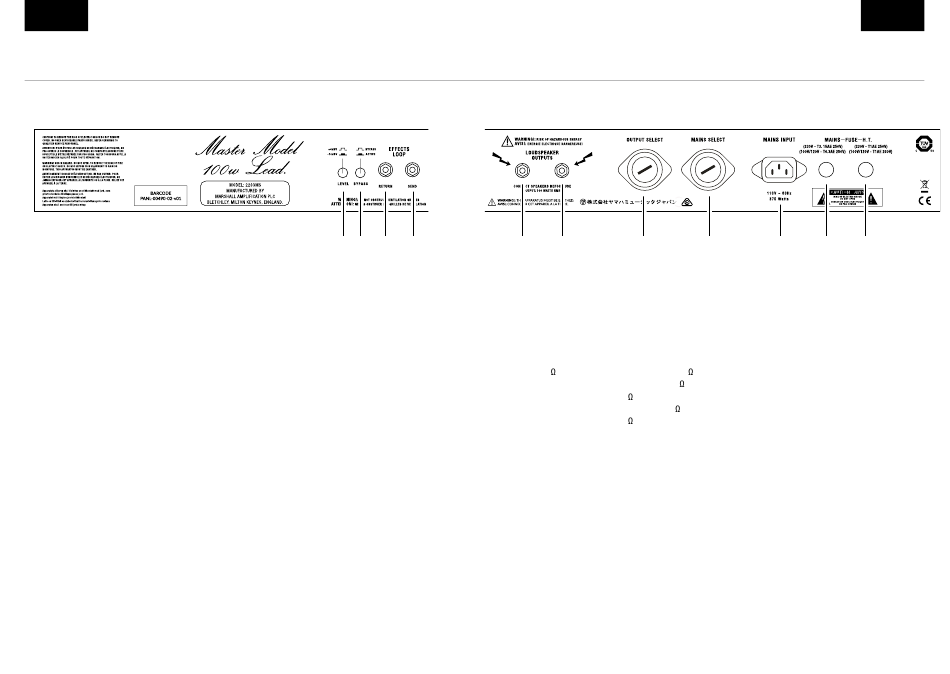

PANEL TRASERO
1. NIVEL DE BUCLE DE EFECTOS
Elija entre los dos niveles de bucle diferentes para que
coincidan con el tipo de efecto(s) conectado(s) al bucle
de efectos. Pulse el botón hacia dentro para obtener
un nivel que se adapte a los pedales de suelo (-10 dBV)
o deje el botón pulsado hacia fuera para obtener un
nivel que se adapte a los procesadores de rack. (+4
dBV).
2. DERIVACIÓN DEL BUCLE DE EFECTOS
Activa/desactiva el bucle de efectos. El bucle de
efectos se activa cuando se pulsa el interruptor hacia
adentro.
3. RETORNO DE BUCLE DE EFECTOS
Devuelve la señal del bucle de efectos/equipo externo.
4. ENVÍO DE BUCLE DE EFECTOS
Envía la señal a bucle de efectos/equipo externo
24
1 2
3
4
5 Y 6. SALIDAS DE ALTAVOCES
Conecte una o dos cajas de altavoces aquí usando
cables de altavoces de conector de 1/4".
Advertencia: Asegúrese siempre de que el
selector de impedancia de salida esté configurado
en la impedancia adecuada para la carga de su
configuración (cajas de altavoces). Nunca use este
amplificador sin un altavoz o carga.
7. SELECTOR DE IMPEDANCIA DE SALIDA
Hace coincidir la salida del amplificador con
la impedancia de carga. Asegúrese de que el
amplificador esté completamente apagado antes de
girar el selector.
La impedancia seleccionada en el amplificador debe
coincidir con la impedancia total de las cajas de
altavoces que se utilizan.
5
6
7
Las configuraciones comunes incluyen:
• Si el amplificador se está ejecutando en una sola
caja de 16 , el selector debe configurarse en 16 .
• Si se está ejecutando con dos cajas de 16 , el
selector debe configurarse en 8
• Si se está ejecutando con dos cajas de 8 , el
selector debe configurarse en 4 .
Advertencia: El incumplimiento de estos puntos
puede dañar el amplificador.
8. SELECTOR DE RED
Hace coincidir la tensión del transformador de red del
amplificador con la tensión de red entrante. El selector
de red debe ajustarse a la tensión de la red eléctrica.
Su amplificador debe estar completamente apagado
antes de girar el selector.
ESPAÑOL
8
9
10
11
Advertencia: Consulte con un técnico cualificado
antes de ajustar el selector de red.
9. ENTRADA DE POTENCIA
El cable de alimentación de red suministrado se
conecta aquí.
10. FUSIBLE DE RED
El valor correcto del fusible de red se especifica en el
panel posterior.
11. FUSIBLE DE ALTA TENSIÓN
El valor correcto del fusible de alta tensión se
especifica en el panel posterior.
25
