SVENSKA

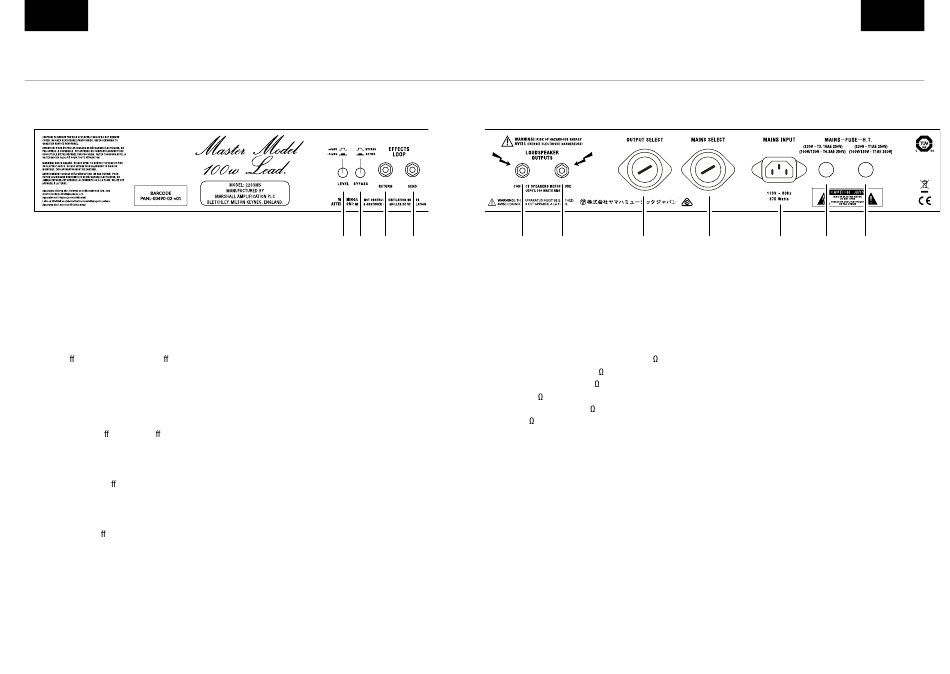

BAKPANEL
1. EFFEKTSLINGNIVÅ
Välj mellan de två olika slingnivåerna för att matcha
den typ av e ekt som är ansluten till e ektslingan.
Tryck knappen inåt för en nivå som passar golvpedaler
(-10dBV) eller låt knappen vara intryckt utåt för en nivå
som passar rackprocessorer (+4dBV).
2. FÖRBIKOPPLING AV EFFEKTSLINGA
Aktiverar/kopplar ur e ektslingan. E ektslingan
aktiveras när brytaren trycks inåt.
3. RETUR AV EFFEKTSLINGA
Returnerar signal från e ektslinga eller extern
utrustning.
4. EFFECTENLUS VERZENDEN
Sänder signalen till e ektslingan eller extern
utrustning.
48
1 2
3
4
5 & 6. HÖGTALARUTGÅNGAR
Här kan du ansluta ett eller två högtalarkabinett här
med 1/4"-jack högtalarkablar.
Varning: Se alltid till att väljaren för utgångsimpedans
är inställd på lämplig impedans för belastningen för
din installation (högtalarkabinett). Använd aldrig denna
förstärkare utan högtalare eller belastning.
7. VÄLJARE FÖR UTGÅNGSIMPEDANS
Matchar förstärkarens utgång med
belastningsimpedansen. Se till att förstärkaren är helt
avstängd innan du vrider på väljaren.
Den impedans som valts på förstärkaren måste
matcha den totala impedansen för de högtalarkabinett
som används.
5
6
7
Vanliga konfigurationer för kabinett är bland annat:
• Om förstärkaren körs i ett enda 16 -kabinett ska
väljaren ställas in på 16 .
• Om du kör i två 16 -kabinett ska väljaren ställas
in på 8 .
• Om du kör i två 8 -kabinett bör väljaren ställas in
på 4 .
Varning: Underlåtenhet att följa dessa punkter kan
leda till skada på förstärkaren.
8. NÄTVÄLJARE
Matchar förstärkarens nätspänningstransformator
till den inkommande nätspänningen. Nätväljaren
måste ställas in till spänningen för nätspänningen. Din
förstärkare bör vara helt avstängd innan du vrider på
väljaren.
Varning: Rådfråga en kvalificerad tekniker innan du
justerar nätväljaren.
SVENSKA
8
9
10
11
9. STRÖMINGÅNG
Här ansluts den medföljande nätkabeln.
10. NÄTSÄKRING
Rätt värde på huvudsäkringen anges på bakpanelen.
11. H.T.-SÄKRING
Rätt värde för H.T.säkringen anges på bakpanelen.
49
