日本語

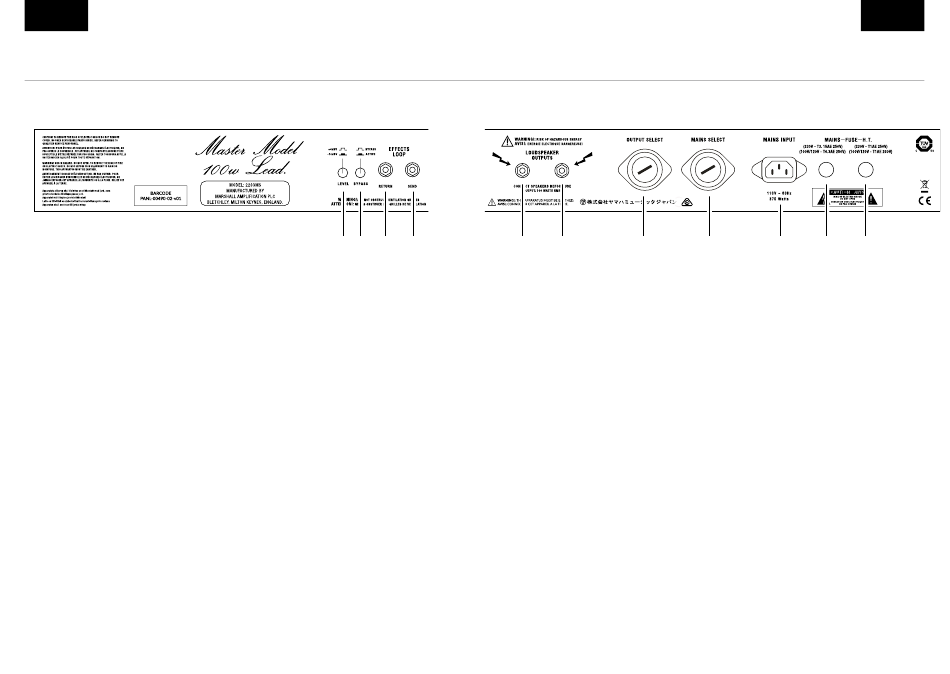

リアパネル
1. エフェクトループレベル
エフェクトループに接続されたエフェクトのタイ
プと一致するように、 二つの異なるループレベ
ルの間で選択します。 ボタンを内側に押すとフ
ロアペダルに適したレベル （-10dBV） になり、 ボ
タンを外側に押したままにするとラックプロセ
ッサに適したレベル （+4dBV） になります。
2. エフェクトループバイパス
エフェクトループを有効/無効にします。 スイッ
チが内側に押されるとエフェクトループが有効
になります。
3. エフェクトループリターン
エフェクトループまたはアウトボードからのシグ
ナルを戻します。
4. エフェクトループセンド
エフェクトループや外部取り付け機器に信号を
送ります
72
1 2
3
4
5 & 6. スピーカー出力
1/4インチジャックのスピーカーケーブルを使用
して、 ここに1個または2個のスピーカーキャビネ
ットを接続します。
警告： （スピーカーキャビネット） セットアップ
の負荷の為、 常に出力インピーダンスセレクタ
ーが適切な設定になっているか確認してくださ
い。 スピーカーに接続していない、 または負荷の
ないアンプは絶対に使用しないでください 。
7. アウトプットインピーダンスセレクタ
ー
アンプの出力を負荷インピーダンスに合わせて
ください。 セレクターを回す前に、 アンプの電
源が完全にオフになっていることを確認してく
ださい。
アンペアで選択したインピーダンスは、 使用す
るスピーカーキャビネットの総合インピーダンス
と一致しなければなりません。
5
6
7
一般設定には以下の事項が含まれます：
•
アンプが16Ωのシングルキャビネットで作動
している場合、 セレクターは16Ωに設定する必
要があります。
•
アンプが2個の16Ωのキャビネットで作動し
ている場合は、 セレクターは8Ωに設定する必要
があります。
•
アンプが2個の8Ωのキャビネットで作動して
いる場合は、 セレクターは4Ωに設定する必要が
あります。
警告： これらの指示に従わない場合は、 アンプ
が損傷する恐れがあります。
8. メインセレクター
アンプの主電源トランス電圧を入力主電
源電圧に合わせてください。 メインセレ
クターは、 電源供給の電圧に設定しなけ
日本語
8
9
10
11
ればなりません。 セレクターを調整する
前に、 アンプの電源を完全に切ってくだ
さい。
警告： 主電源セレクターを調整する前に、 資格
のある技術者に相談してください。
9. 電源インレット
付属の電源リード線をここに接続してく
ださい。
10. メインヒューズ
メインヒューズの適正な値と種類は、 アンプのリ
アパネルに表示されています。
11. 高電圧ヒューズ
高電圧ヒューズの適正な値と種類は、 アンプの
リアパネルに表示されています。
73
