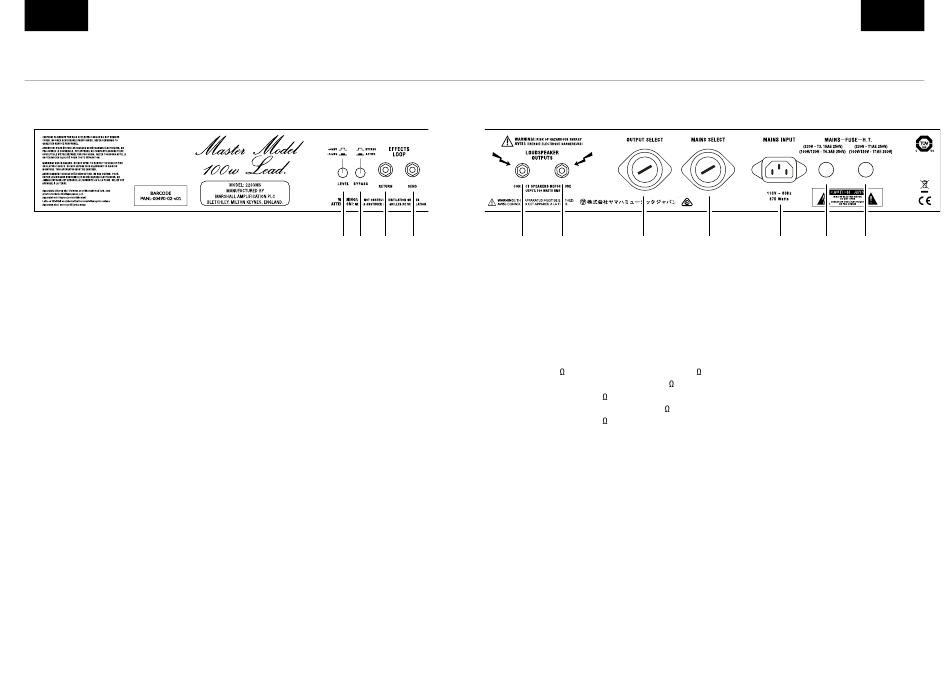

PAINEL TRASEIRO
1. NÍVEL DE LOOP DE EFEITOS
Escolha entre os dois níveis de loop diferentes para
fazer corresponder o tipo de efeito(s) ligado(s) ao loop
de efeitos. Pressione o botão para dentro para um
nível adequado aos pedais (-10 dBV) ou deixe o botão
pressionado para fora para um nível adequado aos
processadores de rack (+4 dBV).
2. DESVIO DO LOOP DE EFEITOS
Ativa/Desativa o loop de efeitos. O loop de efeitos é
ativado quando o interruptor é premido para dentro.
3. RETORNO DO LOOP DE EFEITOS
Retorna o sinal do loop de efeitos/equipamento
externo.
4. ENVIO DE LOOP DE EFEITOS
Envia sinal para loop de efeitos/equipamento externo.
5 E 6. SAÍDAS DE COLUNA DE SOM
36
1 2
3
4
Ligue uma ou duas colunas de som aqui utilizando
cabos jack de coluna de 1/4".
Aviso: Certifique-se sempre de que o seletor de
impedância de saída está ajustado para a impedância
apropriada para a carga da sua configuração (colunas
de som). Nunca utilize este amplificador sem uma
coluna de som ou carga.
7. SELETOR DE IMPEDÂNCIA DE SAÍDA
Faz corresponder a saída do amplificador à impedância
de carga. Certifique-se de que o amplificador está
completamente desligado antes de girar o seletor.
A impedância selecionada no amplificador deve
corresponder à impedância total da(s) coluna(s) de
som utilizada(s).
5
6
7
As configurações comuns incluem:
• Se o amplificador estiver a funcionar numa única
coluna de 16 , o seletor deve ser ajustado para 16 .
• Se estiver a utilizar duas colunas de 16 , o seletor
deve ser ajustado para 8 .
• Se estiver a utilizar duas colunas de 8 , o seletor
deve ser ajustado para 4 .
Aviso: O não cumprimento destes pontos pode resultar
em danos no amplificador.
8. SELETOR DE REDE ELÉTRICA
Faz corresponder a tensão do transformador de rede
do amplificador à tensão da rede de entrada. O seletor
de rede deve ser ajustado para a tensão da rede
elétrica. O seu amplificador deve estar completamente
desligado antes de o seletor ser girado.
PORTUGUÊS
8
9
10
11
Aviso: Consulte um técnico qualificado antes de
ajustar o seletor de rede elétrica.
9. ENTRADA DE ALIMENTAÇÃO
O cabo de alimentação fornecido é ligado aqui.
10. FUSÍVEL DA REDE ELÉTRICA
O valor correto do fusível da rede elétrica está
especificado no painel traseiro.
11. FUSÍVEL HT
O valor correto do fusível HT está especificado no
painel traseiro.
