Kanaalmeters

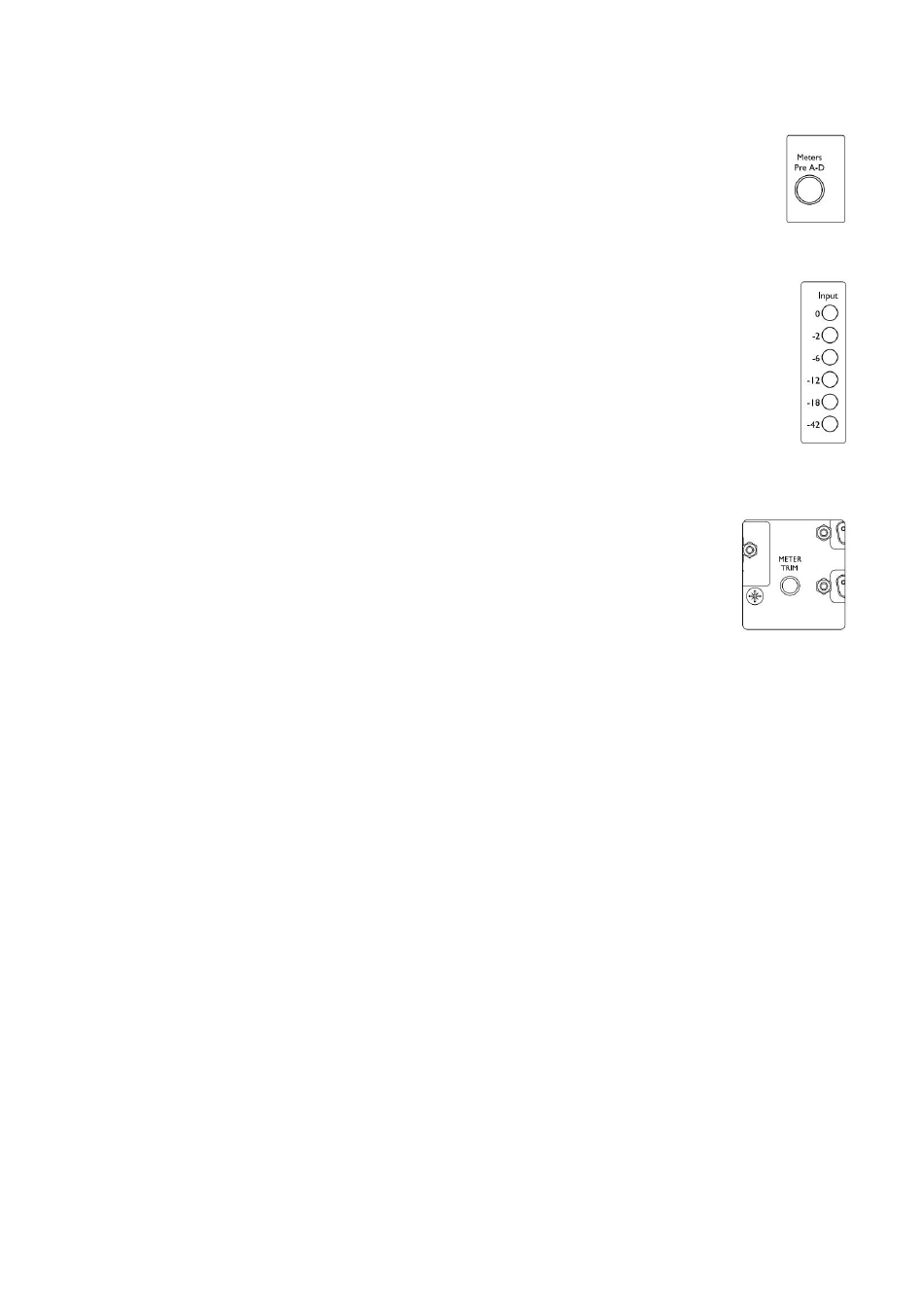

De LED-meters kunnen worden geschakeld om het signaalniveau op twee verschillende audiopaden weer te
geven, bepaald door de instelling van de Meters Pre AD -schakelaar op het voorpaneel:
• Meters Pre AD-schakelaar UIT – LED's tonen het signaal aan de kanaaluitgang. Dit is de standaardinstelling
en toont het niveau dat naar externe recorders/outboard-effecten wordt verzonden.
• Meters Pre AD-schakelaar AAN – LED's tonen nu het signaalniveau dat wordt ontvangen op de AD-
ingangsconnector op het achterpaneel. Deze modus is handig wanneer de AD-optiekaart is geïnstalleerd
en zorgt ervoor dat de binnenkomende signalen kunnen worden gecontroleerd voordat ze door de digitale
kaart worden omgezet.
De schaal van de LED-meter is in dBFS, d.w.z. het dB-niveau ten opzichte van de maximale output (bereikt
wanneer de rode '0'-LED oplicht).
De standaardkalibratie voor de meters is voor '0' om een signaalniveau van 22 dBu aan te geven (dit is het
maximale ingangsniveau van de AD-kaart). Zie Meterkalibratie hieronder.
Meterkalibratie
Het signaalniveau waarbij 0 dBFS wordt weergegeven, kan worden aangepast met behulp van de Meter Trim
bediening op het achterpaneel.
De standaardinstelling van 0 dBFS = 22 dBu vindt plaats wanneer de knop in de centrale, arreteerstand
staat – om overeen te komen met het maximale ingangsniveau van de AD-kaart.
Door aan de Meter Trim-knop te draaien, wordt de waarde ingesteld tussen 0 dBFS = 15 dBu (volledig
tegen de klok in) en 0 dBFS = 26 dBu (volledig met de klok mee).
