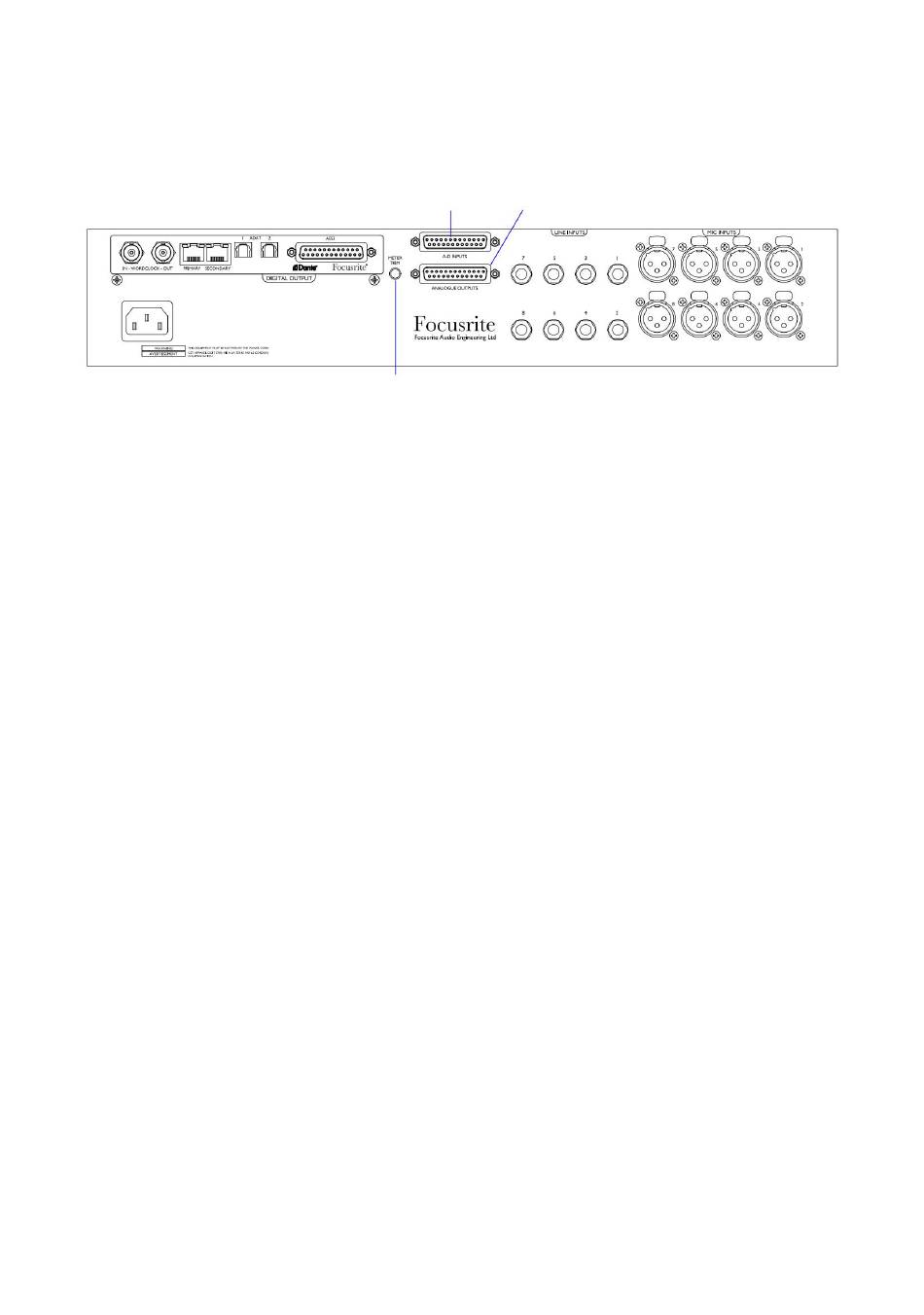

Achter paneel
Hoofdstroom
inlaat
AC-netaansluiting
Standaard IEC-contactdoos voor wisselstroom. ISA 828 MkII is voorzien van een 'universele' PSU, waardoor hij kan werken op elke
voedingsspanning tussen 100 V en 240 V AC.
Microfooningangen
Acht vergrendelende XLR-3 vrouwelijke connectoren.
Lijningangen
Acht gebalanceerde 1/4" TRS jack-aansluitingen.
Analoge uitgangen
Kanaaluitgangen 1–8 op vrouwelijke DB25-connector. Deze uitgangen zijn intern verbonden met de AD-optiekaartingangen, behalve
wanneer de Insert - schakelaars worden ingedrukt.
AD-ingangen
Acht analoge ingangen naar de AD-optiekaart op vrouwelijke DB25-connector. Ingangen worden afzonderlijk ingeschakeld door op
kanaal Insert - schakelaars te drukken.
Beide DB25-connectoren zijn bedraad volgens de AES59-standaard (ook bekend als de TASCAM Analogue-standaard).
Raadpleeg de bijlage op pagina 12 voor connectorpin-outs.
Meter trim
Hiermee kan de kanaal-LED-meterstand op volledige schaal worden aangepast tussen 15 dBu en 26 dBu. Op de centrale
vergrendelde positie is de uitlezing 22 dBu, wat overeenkomt met het maximale ingangsniveau van de AD-kaart. Zie ook
Meterkalibratie op pagina 7.
AD-optiekaartsleuf
Sleuf voor ISA ADN8 analoog naar digitaal conversiekaart. Met de kaart kunnen audiokanalen van de ISA 828 MkII worden
toegevoegd aan een Dante-netwerk. Het biedt ook AES3-, S/PDIF- en ADAT-signalen.
Zie de volgende pagina voor AD-kaartdetails.
Sleuf voor AD-
optiekaart
Meter trim
controle
AD externe
Analoge
ingangen 1-8
uitgangen 1-8
Lijningangen 1-8
8
Microfooningang XLR's
1-8
