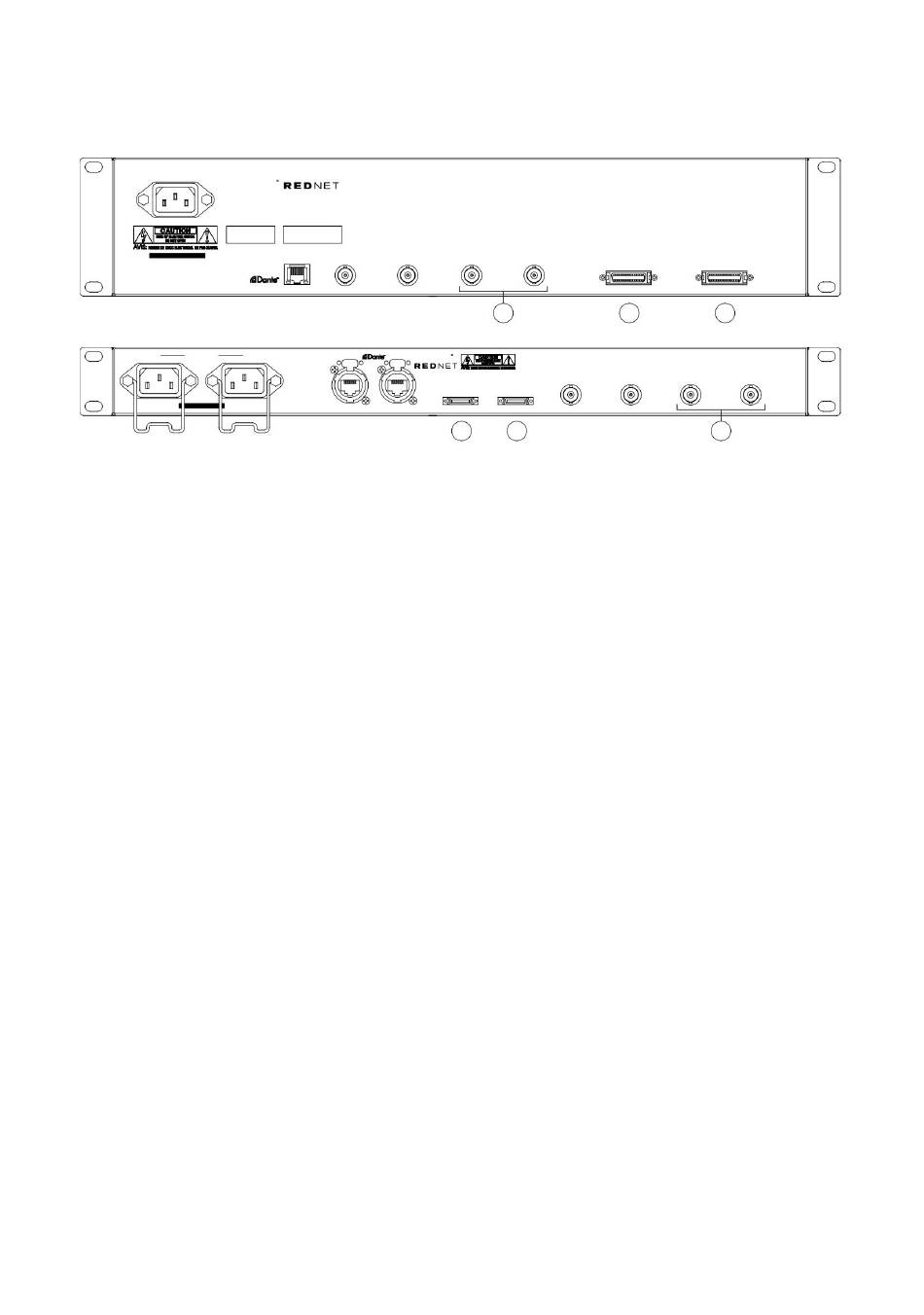

Achterpanelen . . . Voortgezet
ALLEEN AC 100 - 240V
~ 50/60 HZ 30VA
WAARSCHUWING
DEZE APPARATUUR MOET WORDEN GEAARD VIA HET NETSNOER
ALLEEN AC 100 - 240V
~ 50/60 HZ 30VA
PSU A
DEZE APPARATUUR MOET WORDEN GEAARD VIA HET NETSNOER
5. Loop-synchronisatie in / uit
Met BNC-sockets kan RedNet 5/HD32R deel uitmaken van de sync-interconnectie wanneer standaard Pro Tools I/O-eenheden
ook deel uitmaken van het systeem.
Zie pagina 18 voor meer details over de LOOP SYNC-verbinding.
6. Pro Tools Primair
DigiLink [Mini-DigiLink]-connector; gebruik een standaard Pro Tools I/O-kabel om deze te koppelen aan een poort op de Pro
Tools|HD/HDX PCIe-kaart. Gebruik indien nodig de meegeleverde DigiLink-naar-Mini DigiLink-adapterkabel.
7. Pro Tools-uitbreiding
Maakt verbinding met een 2e Pro Tools|HD I/O-interface wanneer het apparaat in de uitbreidingsmodus werkt. In deze modus
biedt RedNet 5/HD32R 16 kanalen I/O (16 in, 16 uit) in plaats van 32.
Zie pagina 22 voor connectorpin-outs.
FocusriteR
WOORD KLOK
UIT
Ethernet
DUW
WAARSCHUWING
PRIMAIRE
PSU B
LUS SYNC
UIT
IN
IN
5
Focusrite
R
DUW
PRIMAIRE
UITBREIDING
ONDERGESCHIKT
6
7
9
PRIMAIRE
UITBREIDING
6
7
WOORD KLOK
LUS SYNC
UIT
IN
UIT
5
RedNet 5
RedNet HD32R
IN
