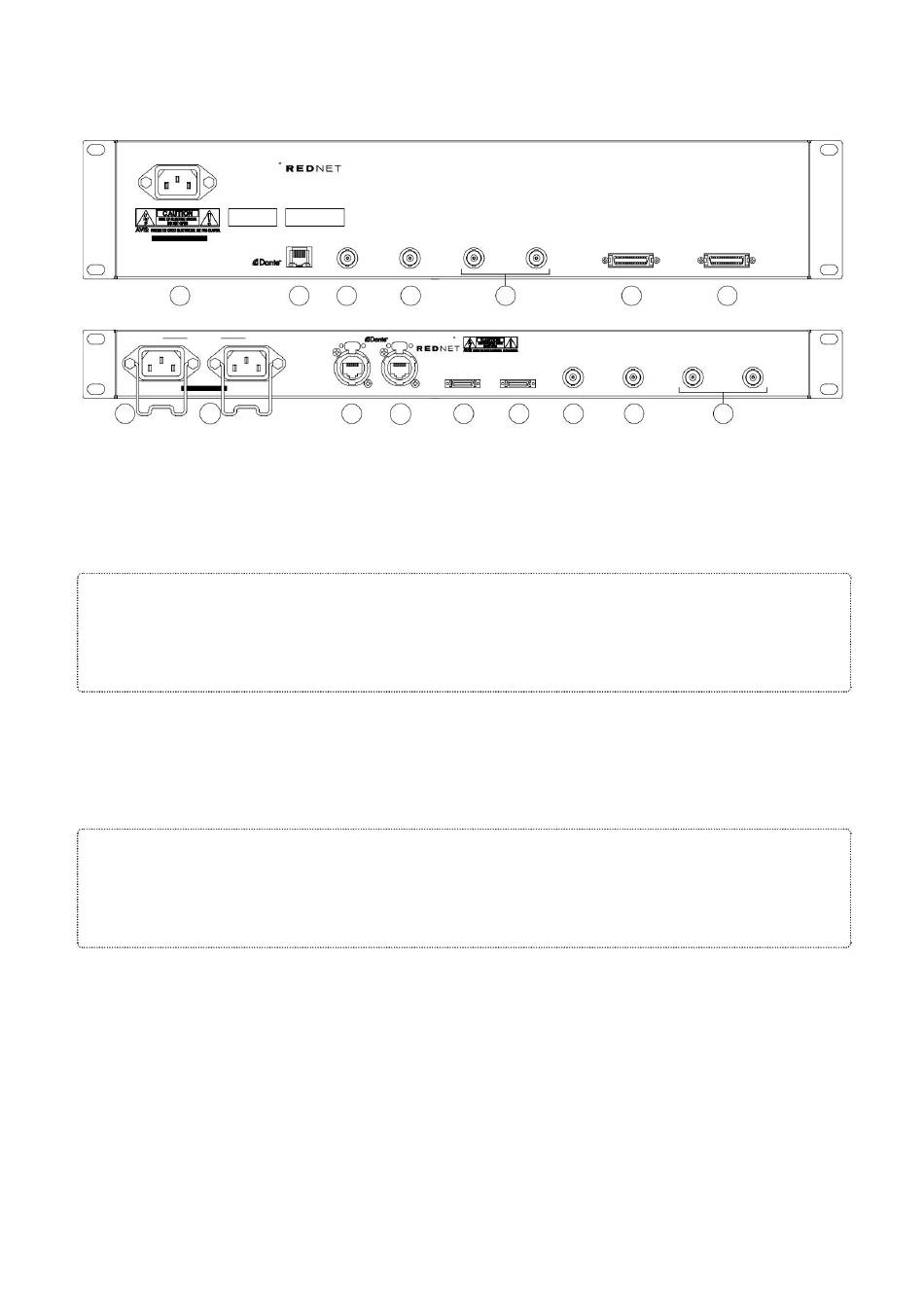

Achterpanelen
ALLEEN AC 100 - 240V
~ 50/60 HZ 30VA
WAARSCHUWING
DEZE APPARATUUR MOET WORDEN GEAARD VIA HET NETSNOER
1
ALLEEN AC 100 - 240V
PSU A
DEZE APPARATUUR MOET WORDEN GEAARD VIA HET NETSNOER
1
1. IEC-netaansluiting [A]
Standaard IEC-contactdoos voor aansluiting op het lichtnet. RedNet 5/HD32R is voorzien van 'universele'
PSU's, waardoor het kan werken op elke voedingsspanning tussen 100 V en 240 V AC.
Houd er rekening mee dat het eerste gebruik de montage van de plugbevestigingsclips vereist – zie pagina 10.
1a. IEC-netvoedingsingang B
Ingangsconnector voor back-up netvoedingsbron. Voeding B blijft stand-by, maar zal het naadloos
HD32R
overnemen als PSU A een storing krijgt of zijn netvoeding verliest.
Indien een ononderbroken voeding (UPS) aanwezig is, is het aan te raden deze toe te passen op ingang B.
2. Primaire netwerkpoort
RJ45 [etherCON] connector voor het Dante netwerk. Gebruik een standaard Cat 5e- of Cat 6-netwerkkabel
om verbinding te maken met een lokale Ethernet-switch om de RedNet 5/HD32R aan te sluiten op het
RedNet-netwerk. Naast elke netwerkaansluiting bevinden zich LED's die oplichten om een geldige
netwerkverbinding plus netwerkactiviteit aan te geven. Zie pagina 22 voor connectorpin-outs.
2a. Secundaire netwerkpoort
Secundaire Dante-netwerkverbinding waarbij twee onafhankelijke Ethernet-verbindingen worden gebruikt
HD32R
(redundante modus) of een extra poort op een geïntegreerde netwerkswitch op het primaire netwerk
(geschakelde modus).
3. Woordklok uit
Geeft een uitvoer van de gekozen systeemklokreferentie (kan worden geschakeld tussen basissnelheid of
netwerksnelheid).
4. Woordklok in
Maakt synchronisatie van het Dante-netwerk met wordclock mogelijk.
FocusriteR
WOORD KLOK
UIT
Ethernet
2
3
~ 50/60 HZ 30VA
DUW
WAARSCHUWING
PRIMAIRE
PSU B
1a
2
LUS SYNC
IN
UIT
IN
5
4
Focusrite
R
DUW
PRIMAIRE
UITBREIDING
ONDERGESCHIKT
2a
6
7
8
PRIMAIRE
UITBREIDING
6
7
WOORD KLOK
LUS SYNC
UIT
IN
UIT
3
4
5
RedNet 5
RedNet HD32R
IN
