RedNet HD32R-verbindingen en -functies

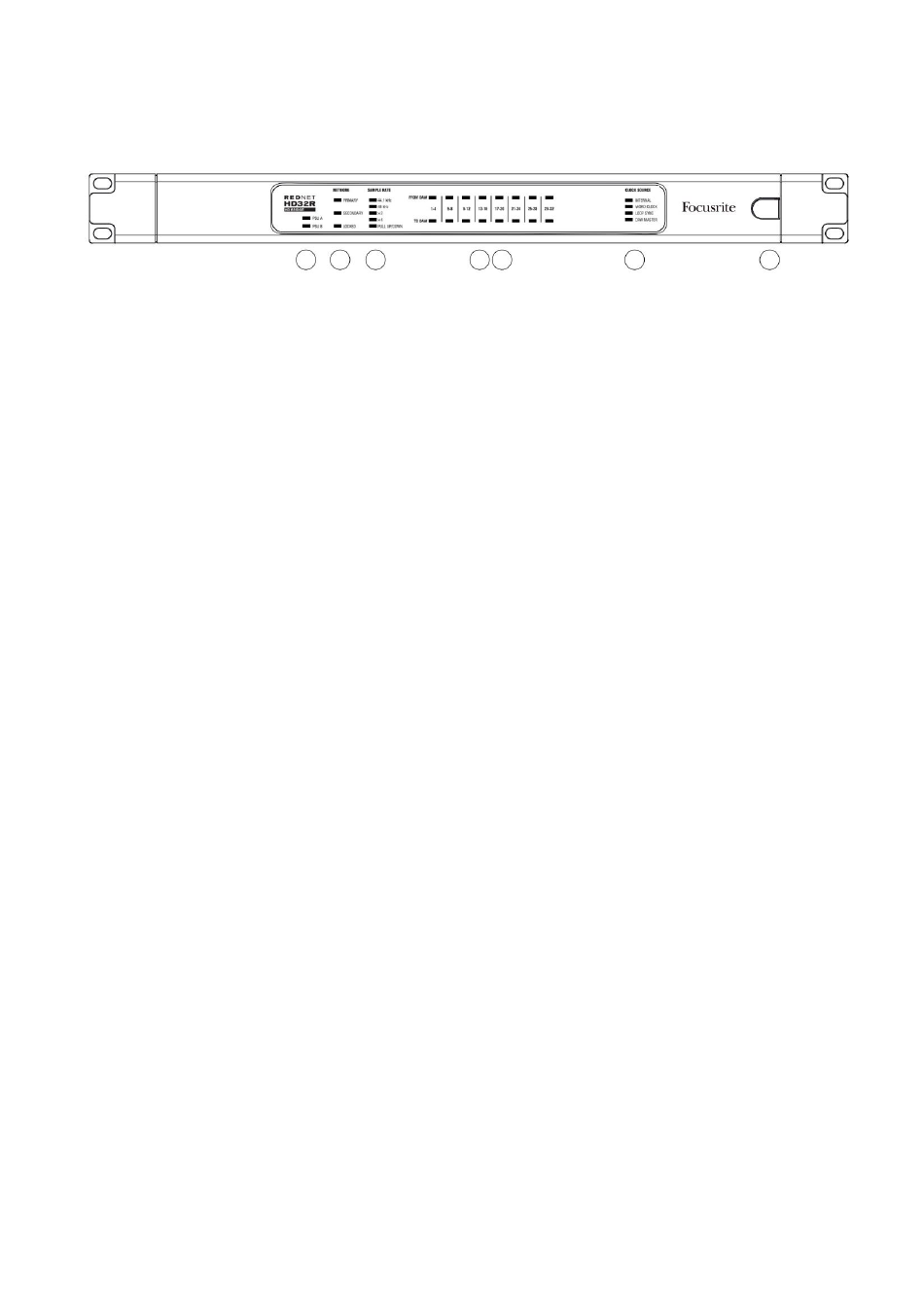

Voorpaneel
1. Wisselstroomschakelaar
2. Stroomindicatoren:
• PSU A – Brandt wanneer een AC-ingang wordt toegepast en alle DC-uitgangen aanwezig zijn.
• PSU B – Brandt wanneer een AC-ingang wordt toegepast en alle DC-uitgangen aanwezig zijn.
Als beide voedingen werken en AC-ingangen hebben, is PSU A de standaardvoeding.
3. RedNet-netwerkstatusindicatoren:
• PRIMAIRE – Brandt wanneer het apparaat is aangesloten op een actief Ethernet-netwerk. Ook
licht op om netwerkactiviteit aan te geven bij gebruik in geschakelde modus.
• SECUNDAIR – Brandt wanneer het apparaat is aangesloten op een actief Ethernet-netwerk.
Wordt niet gebruikt in de geschakelde modus.
• VERGRENDELD – Brandt wanneer een geldig synchronisatiesignaal wordt ontvangen van het netwerk, of
wanneer de RedNet HD32R-eenheid Network Leader is. Knippert als externe klok is geselecteerd maar niet is
aangesloten.
4. Indicatoren voor RedNet-samplefrequentie
Vijf oranje indicatoren: 44,1 kHz, 48 kHz, x2 (veelvoud van 44,1 of 48), x4 (veelvoud van 44,1 of 48) en
samplefrequentie PULL UP/DOWN. Deze indicatoren lichten afzonderlijk of in combinatie op om de gebruikte
samplefrequentie aan te geven. Bijvoorbeeld: voor een 96kHz Pull Up/Down-instelling zullen de 48kHz, x2 en Pull Up/
Down-indicatoren oplichten. Bij 192 kHz daalt het aantal kanalen naar 16 x 16.
5. Van DAW
Audio-ingangen naar het netwerk (dwz de uitgangen van Pro Tools). Acht groene LED's die aangeven dat het signaal
aanwezig is in een van de vier opeenvolgend genummerde kanalen; branden bij -126 dBFS.
6. Naar DAW
Audio-uitgangen van het netwerk (dwz de ingangen naar Pro Tools). Acht groene LED's die het signaal in de
uitgangskanalen aangeven; branden bij -126 dBFS.
7. Klokbron:
• INTERN – Oranje LED, geeft aan dat het apparaat is vergrendeld op zijn interne klok.
• WORD CLOCK – Oranje LED, brandt om aan te geven dat een externe Word Clock-synchronisatie actief is
gebruik.
• LOOP SYNC – Oranje LED licht op wanneer dit apparaat klokt naar Loop Sync.
• DAW Leader – Oranje LED licht op wanneer dit apparaat de leider is in Pro Tools.
2
3
4
5 6
7
AAN
1
7
