4 Veiligheidsinstructies
7 Uitwerpklep
De uitwerpklep sluit het uitwerpkanaal af.
8 Hendel
De hendel dient voor het instellen van de snij‐
hoogte.
9 Greep
De greep dient voor het vasthouden van de
grasmaaier bij het instellen van de snijhoogte
en voor het transporteren van de grasmaaier.
10 Brandstoftankdop
De brandstoftankdop sluit de opening voor
het bijvullen van de benzine af.
11 Geluiddemper
De geluiddemper vermindert de geluidsemis‐
sie van de grasmaaier.
12 Bougie
De bougie ontsteekt het brandstof-luchtmeng‐
sel in de motor.
13 Bougiestekker
De bougiestekker verbindt de ontstekingska‐
bel met de bougie.
14 Filterdeksel
Het filterdeksel dekt het luchtfilter af.
15 Transportgreep
De transportgreep dient voor het transporte‐
ren van de grasmaaier.
16 Vergrendeling
De vergrendeling houdt de zijdelings uitwerp‐
klep gesloten.
17 Zijdelingse uitwerpklep
De zijdelingse uitwerpklep sluit de zijdelings
uitwerpopening af.
18 Zijdelingse uitwerpopening
De zijdelingse uitwerpopening leidt het
gemaaide gras naar de zijkant.
19 Hendel
De hendel wordt gebruikt om de geïnte‐
greerde mulchklep te openen en te sluiten.
20 Motoroliedop
De motoroliedop sluit de opening voor het bij‐
vullen van de motorolie af.
21 Hendel
De hendel dient voor het instellen en omklap‐
pen van de duwstang.
22 mes
Het mes maait en mulcht het gras.
23 Verlengstuk
Het verlengstuk leidt het gemaaide gras zij‐
waarts naar de grond.
# Typeplaatje met machinenummer
0478-111-9661-A
3.2

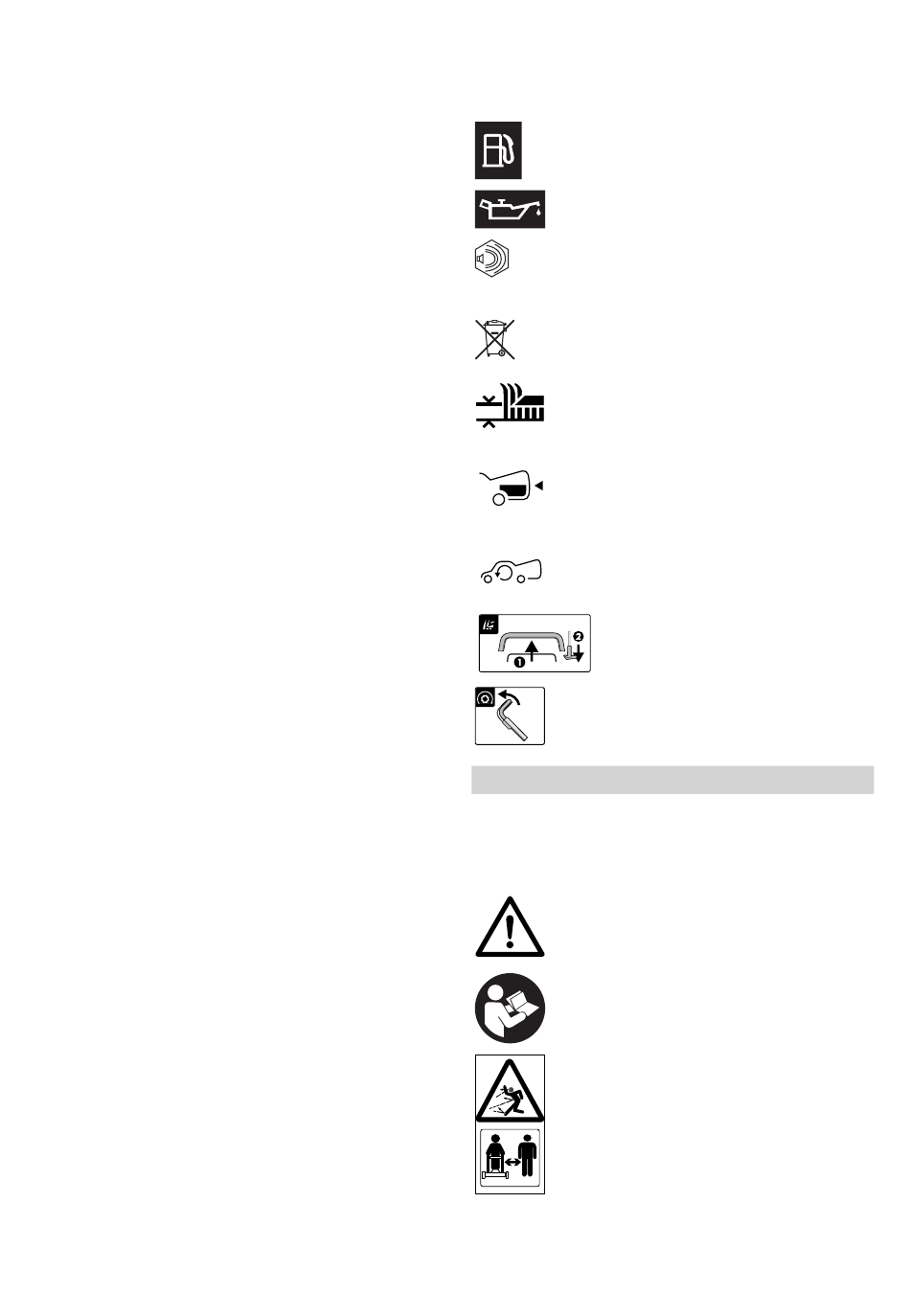

Pictogrammen
De pictogrammen kunnen op de grasmaaier
staan en betekenen het volgende:
Dit pictogram duidt de brandstoftank‐
dop aan.
Dit pictogram duidt de motoroliedop
aan.
Gegarandeerd geluidsniveau volgens
L
richtlijn 2000/14/EC in dB(A) om
WA
geluidsemissies van producten verge‐
lijkbaar te maken.
Gooi het product niet bij het huisvuil
weg.
Snijhoogte instellen.
Inhoudsindicatie grasopvangbox.
Hendel voor het openen en sluiten van
de mulchklep.
Start de motor.
Schakel de wielaandrijving in.
4
Veiligheidsinstructies
4.1
Waarschuwingspictogrammen
De waarschuwingspictogrammen op de gras‐
maaier betekenen het volgende:
Neem de veiligheidsinstructies en bij‐
behorende maatregelen in acht.
Lees de gebruiksaanwijzing, zorg dat
je alles begrijpt en bewaar hem.
Wees voorzichtig voor rondvliegende
voorwerpen - houd afstand en houd
anderen uit de buurt.
