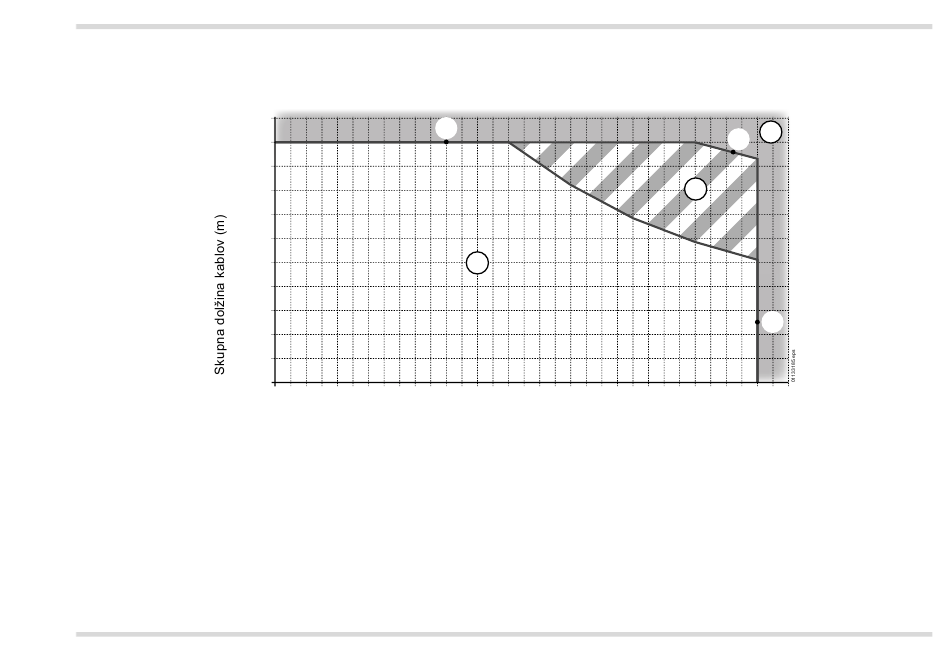

Dovoljeno območje 1: deluje vedno
2
Prehodno območje 2: deluje ob enakomerni porazdelitvi
obremenitve
3
prepovedano območje 3: ne deluje
Primer: 10 merilnih tipal (MF) VarioGard 3200 CAT ima obremenitev vodila 25 (10 x 2,5). Če je skupna dolžina vseh presekov kablov NYM
manjša od 650 metrov, deluje sistem brezpogojno. Če porazdelite obremenitve vodila približno enakomerno, sme biti celotna dolžina
1000 metrov. Razdalje bi bile v sredstvu (1000 m / 10 MF) = 100 metrov
Dräger VarioGard
0
1
2
3
4
5
6
7
8
9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34
2
Tipk kabla NYM-0 3x1,5 mm
I
1
Vsota obremenitev vodila
I
Meja zmogljivosti kabla
II
Meja upada napetosti
III
Meja oskrbe osrednje naprave
Namestitev
3
II
2
III
