配置
3.1

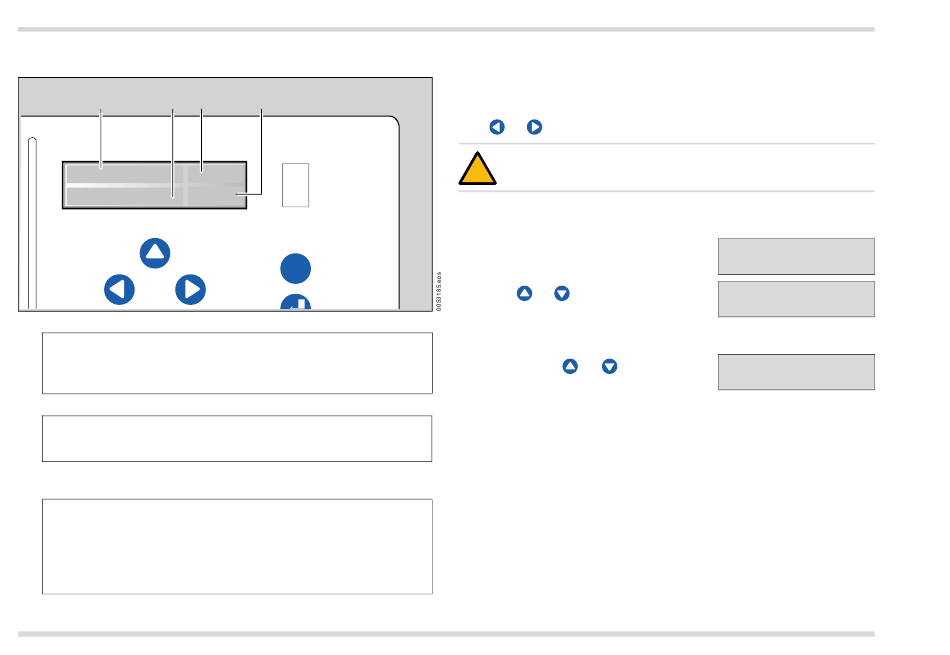

中央设备显示屏
1
2 3
Dräger VarioGard
151
ppm
CO
1
名称解释:
Dräger VarioGard
= 与系统有关
变送器
= 与变送器有关
菜单
= 访问和选择功能
密码
2
信息或输入:
测量值 (例如 151) 单位 (例如 ppm)
^^^^
= 超出测量范围
输入密码
3
所显示信息的从站地址,例如 "5"
4
信息:
A
实际值,当前测量值
M
平均值
Ax
警报阈值 x
I
A1
实际值报警 A1
M A2
平均值报警 A2
是 / 否
选择
256
4
5
I
ESC
气体类型(例如 CO)
与系统总线相连的变送器持续监测周围空气中的气体浓度。
通过系统总线导线在连接的变送器与中央设备之间进行数字通讯。
如果没有报警和故障,则中央设备上的运行指示灯亮起绿色。
使用
和
按钮可在测量模式中设置显示屏的对比度。
注意
!
为保证测量模式正常运行,不允许阻碍变送器的进气口!
3.1.1
正常模式下的气体浓度显示屏
中央设备显示屏:
运行指示灯绿色常亮
按下
或
按钮
显示屏 I:显示变送器 1 上的当前
浓度,
显示屏 M:显示浓度平均值。
可通过继续操作
或
按钮查询与系
统总线相连的其他变送器的浓度。
4
配置
为 了 与出 厂 默认 设 置不 同,个 性 化 地配 置 设备,请 使用
VarioControl 软件 (参见技术手册) 。
4.1
出厂默认设置
在首次调试之后,系统以出厂时的默认设置工作:
不监测应急电源接口和中央设备碱性电池。
计算 15 分钟时间内的平均值。
依据 第 257 页 上的表格设置不同变送器的报警阈值。
Dräger VarioGard
变送器
1
20.9 Vol% O2
I
变送器
2
18 ppm CO
I
PC
和
Dräger VarioGard
