VarioGard repeatermodule
Uitbreidingsmodule voor de
VarioGard
gas
detectie
installatie.
Met
vier
afzonderlijke
systeembusuitgangen
voor
het aansluiten van
max.
100 busdeelnemers op het
VarioGard-systeem.
Aansluiten van een externe
voeding voor extra vermogen.
Aansluiting van een externe noodstroomvoorziening.
Voor inbouw in schakelkasten of als wandmontage in de optionele
Variogard behuizing.
Parallelle aansluiting van repeaters toegestaan; achter elkaar
schakelen (serieschakeling van meerdere repeaters) verboden.

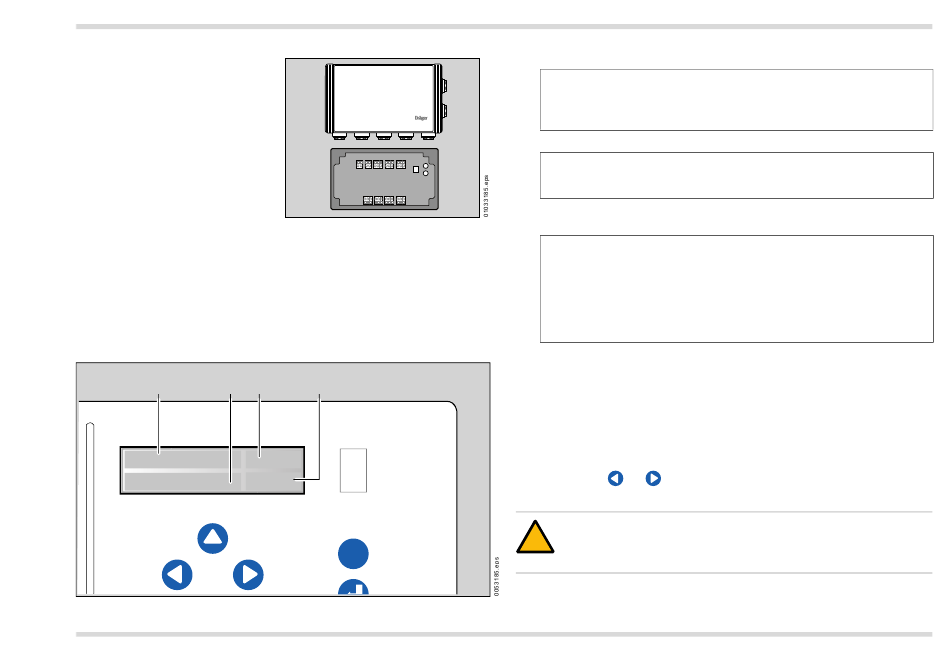

3.1
Weergave centraal apparaat
1
2 3
Dräger VarioGard
151
ppm
CO
Dräger VarioGard
VarioGard
4
5
I
ESC
1
Verklarende benaming:
Dräger VarioGard
= betreft het systeem
Transmitter
= betreft een transmitter
Menu
= toegang en selectie van de functie
Wachtwoord
2
Informatie of invoer:
meetwaarde (bijv. 151) Eenheid (bijv. ppm)
^^^^
= Overschrijding van het meetbereik
Invoeren van het wachtwoord
3
Busdeelnemeradres van de getoonde informatie bijv. "5"
4
Info:
I
Werkelijke waarde,
actuele meetwaarde
M
Gemiddelde waarde
Ax
Alarmdrempel x
I
A1
Werkelijke waarde alarm A1
M A2
Gemiddelde waarde alarm A2
j / n
Selectie
De transmitters die zijn aangesloten op de systeembus bewaken de
gasconcentratie in de omgevingslucht voortdurend.
De communicatie tussen de aangesloten transmitters en het
centrale apparaat geschiedt op digitale wijze via de systeembus.
Wanneer er geen alarm en geen storing is, is de bedrijfsaanduiding
op het centrale apparaat groen.
Met de toesten
en
kan bij het meten het contrast van het display
worden ingesteld.
LET OP
!
Om een correcte meting te garanderen moet het gas
ongehinderd toegang hebben tot de transmitters!
Werking
Gassoort (bijv. CO)
