Funcionamiento
Módulo de repetidores VarioGard
Módulo de ampliación para la
instalación de gas VarioGard.
Con cuatro salidas del bus de
sistema independientes para
la
conexión
al
sistema
VarioGard
de
hasta
100 elementos en el bus.
Conexión de una fuente de
alimentación
de
tensión
externa en caso de potencia
adicional necesaria.
Conexión de una alimentación de corriente de emergencia del
sistema externa.
Para el montaje en armarios de distribución o, con el equipamiento
correspondiente, como montaje en pared en la carcasa.
Permitido el funcionamiento paralelo de repetidores; prohibida la
conexión en cascada.

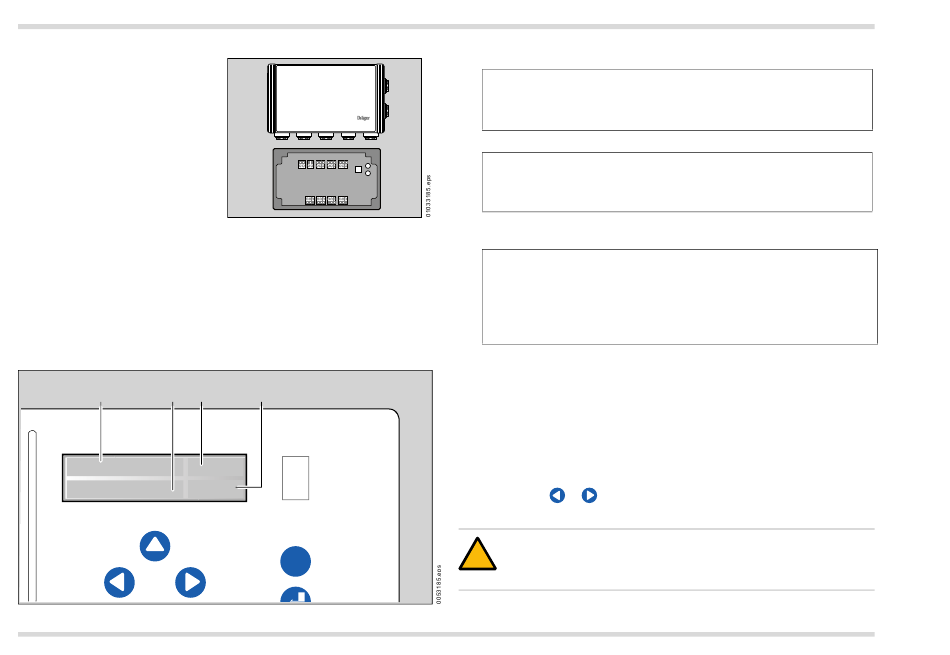

3.1
Pantalla de la unidad de control
1
2 3
Dräger VarioGard
151
ppm
CO
74
VarioGard
4
5
I
ESC
1
Explicación de las denominaciones:
Dräger VarioGard
= relativo al sistema
Transmitter
= relativo a un transmisor
Menu
= acceso y selección de la función
Password
2
Información o introducción:
Valor de medición
Unidad (p. ej. ppm)
(p. ej. 151)
^^^^
= superación del rango de medida
Introducción de contraseña
3
Dirección del elemento del bus de la información mostrada, p. ej. "5"
4
Información:
I
Valor real, valor de medición actual
M
Valor medio
Ax
Umbral de alarma x
A A1
Alarma de valor real A1
M A2
Alarma de valor medio A2
y / n
Selección
Los transmisores conectados al bus de sistema controlan continuamente
la concentración de gas en el aire ambiental.
La comunicación entre los transmisores conectados y la unidad
de control se lleva a cabo digitalmente a través del cable del bus
de sistema.
Si no hubiera ninguna alarma ni avería, la indicación de
funcionamiento de la unidad de control es de color verde.
Con las teclas
y
puede ajustarse el contraste de la indicación
en el modo de medición.
ATENCIÓN
!
Con el fin de garantizar un funcionamiento de medición
correcto, la entrada de gas a los transmisores debe estar libre.
Tipo de gas (p. ej. CO)
Dräger VarioGard
