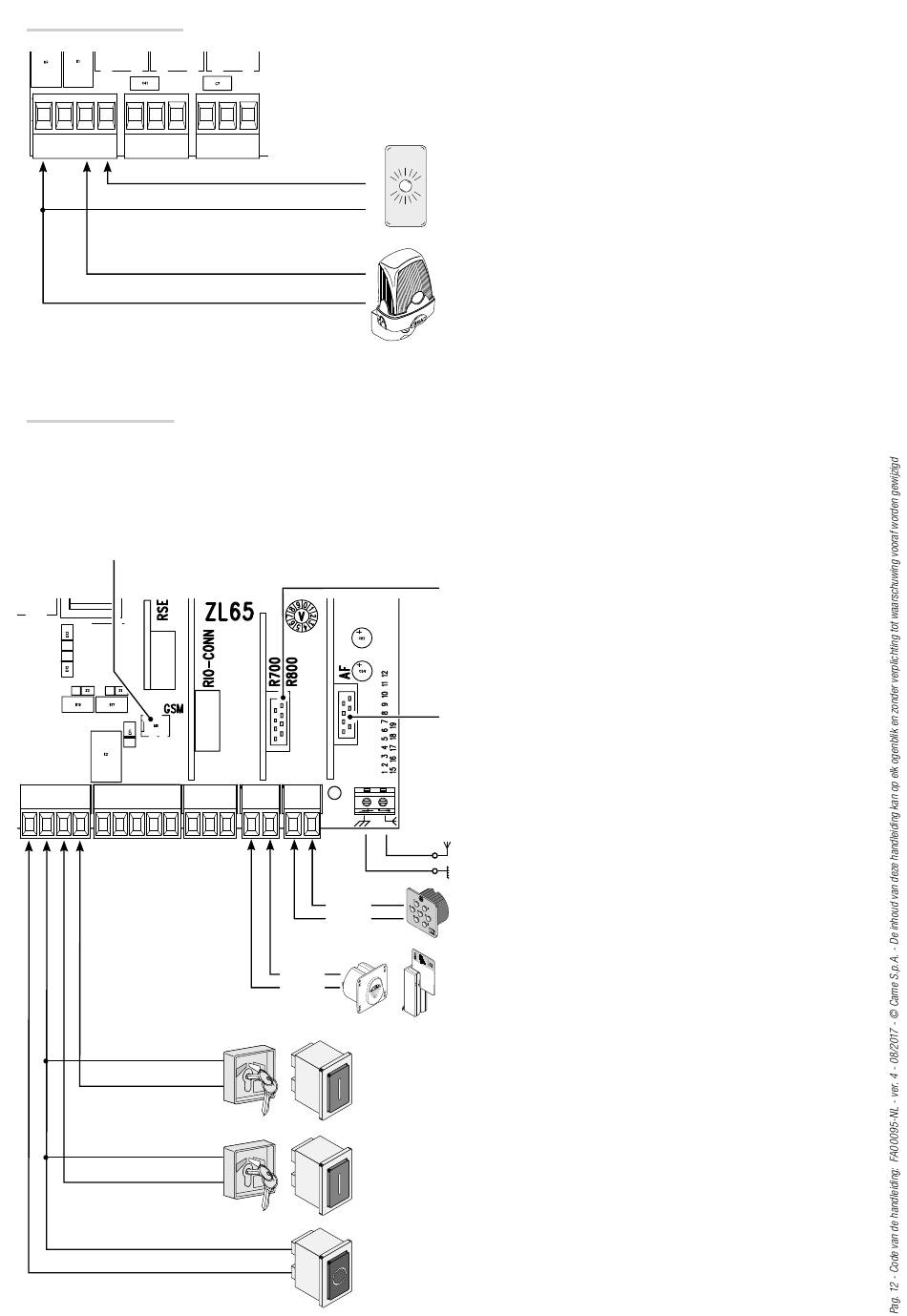

Signaleringsinrichtingen
10 11 E 5
M1 N1 ENC1 M2 N2 ENC2
Bedieningsinrichtingen
OPGELET! Alvorens een insteekkaart te plaatsen (bijv. AF, R800), is HET VERPLICHT OM DE STROOM UIT TE SCHAKELEN en de batterijen,
indien aanwezig, te verwijderen.
Connector voor module CONNECT GW.
CONNECT GW werkt niet als de module
RGP1 of de kaart RSE is aangesloten.
1 2 3P 7 10 TS 2 CX CY A B GND S1 GND A B
Uitgang signalering hek open.
(Schakelvermogen 24 V AC/DC - 3 W max). Zie functie F 10.
Uitgang aansluiting knipperlicht of cycluslamp.
(Schakelvermogen: 24 V AC/DC - 25 W max). Zie functie F 18.
Blauw
Blu
Wit
Bianco
Zwart
Nero
Rood
Rosso
M E
C A
Functie OPENEN-SLUITEN-OMKEREN (stap-voor-stap) met bedieningsinrichting (N.O.-
contact). Het is ook mogelijk om met de functieprogrammering de instructie OPENEN-
STOPPEN-SLUITEN-STOPPEN (sequentieel) te activeren. Zie functie F 7.
Functie GEDEELTELIJKE of VOETGANGERSOPENING met bedieningsinrichting (N.O.-
contact). Zie functie F 8.
Stopknop (N.C.-contact). Kan het hek stoppen met uitschakeling van de automatische
sluiting. Druk, om de beweging te hervatten, op de bedieningsknop of een andere
bedieningsinrichting. Zie functie F 1.
Connector voor kaart R700 (voor het gebruik van de transponder of
kaartlezer) of voor kaart R800 (voor het gebruik van het codeklavier).
Connector voor AF-kaart (AF868 of AF43S) voor de bediening op
afstand.
Antenne met RG58-kabel voor de bediening op afstand.
Codeklavier.
Transponder of kaartlezer.
