Memory roll
Om de gegevens m.b.t. de gebruikers en de confi guratie van de installatie op te slaan, om ze vervolgens weer met een andere printplaat ook in een
andere installatie te gebruiken.
Het is raadzaam om na het opslaan van de gegevens de Memory roll te verwijderen.

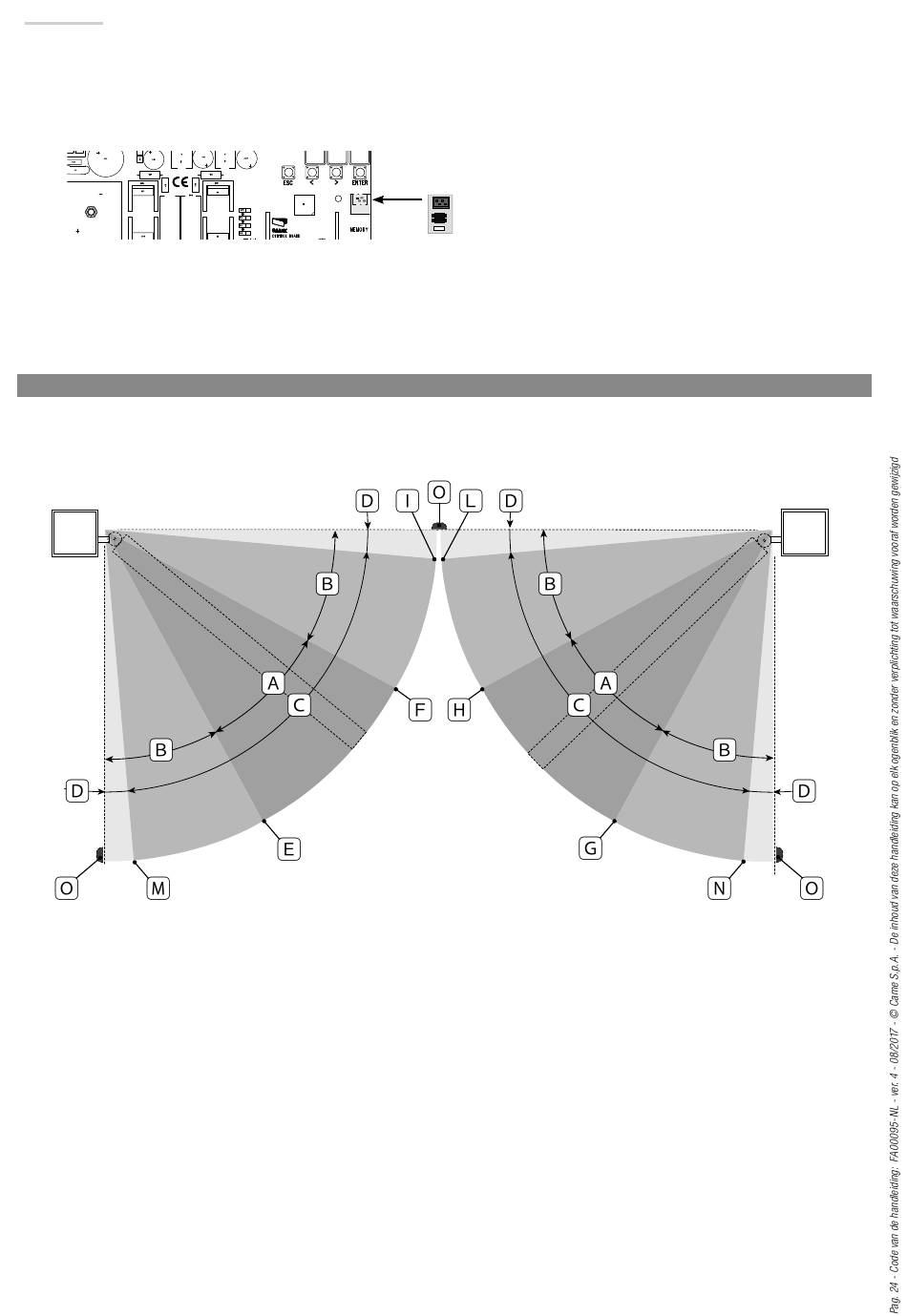

WEERGAVE VAN DE GEBIEDEN EN PUNTEN VAN DE VERTRAGING EN NADERING
De gebieden van de baan en de vertragings- en naderingspunten zijn getest volgens de parameters van de technische normen EN 12445 en
EN 12453 voor de compatibiliteit van de sluitkrachten die de bewegende vleugel genereert.
M1
A = Gebied waar het hek met normale snelheid beweegt.
B* = Gebied waar het hek met vertraagde snelheid beweegt.
C = Zone waar de encoder ingrijpt met de omkering van de beweging.
D = Zone waar de encoder ingrijpt met het stoppen van de beweging.
E = Vertragingsstartpunt tijdens openen van M1.
F = Vertragingsstartpunt tijdens sluiten van M1.
G = Vertragingsstartpunt tijdens openen van M2.
H = Vertragingsstartpunt tijdens sluiten van M2.
I** = Naderingsstartpunt tijdens sluiten van M1.
L** = Naderingsstartpunt tijdens sluiten van M2.
M** = Naderingsstartpunt tijdens openen van M1.
N** = Naderingsstartpunt tijdens openen van M2.
O = Eindaanslagen.
*
Minimaal 600 mm van de eindaanslag.
** Stel het naderingspercentage zodanig in met de functie F 39 - F 40 voor de eerste motor (M1) en F43 - F44 voor de tweede motor (M2) dat
een afstand wordt verkregen die kleiner is dan 50 mm van het eindaanslagpunt.
Memory roll.
M2
