Veiligheidsinrichtingen
Fotocellen

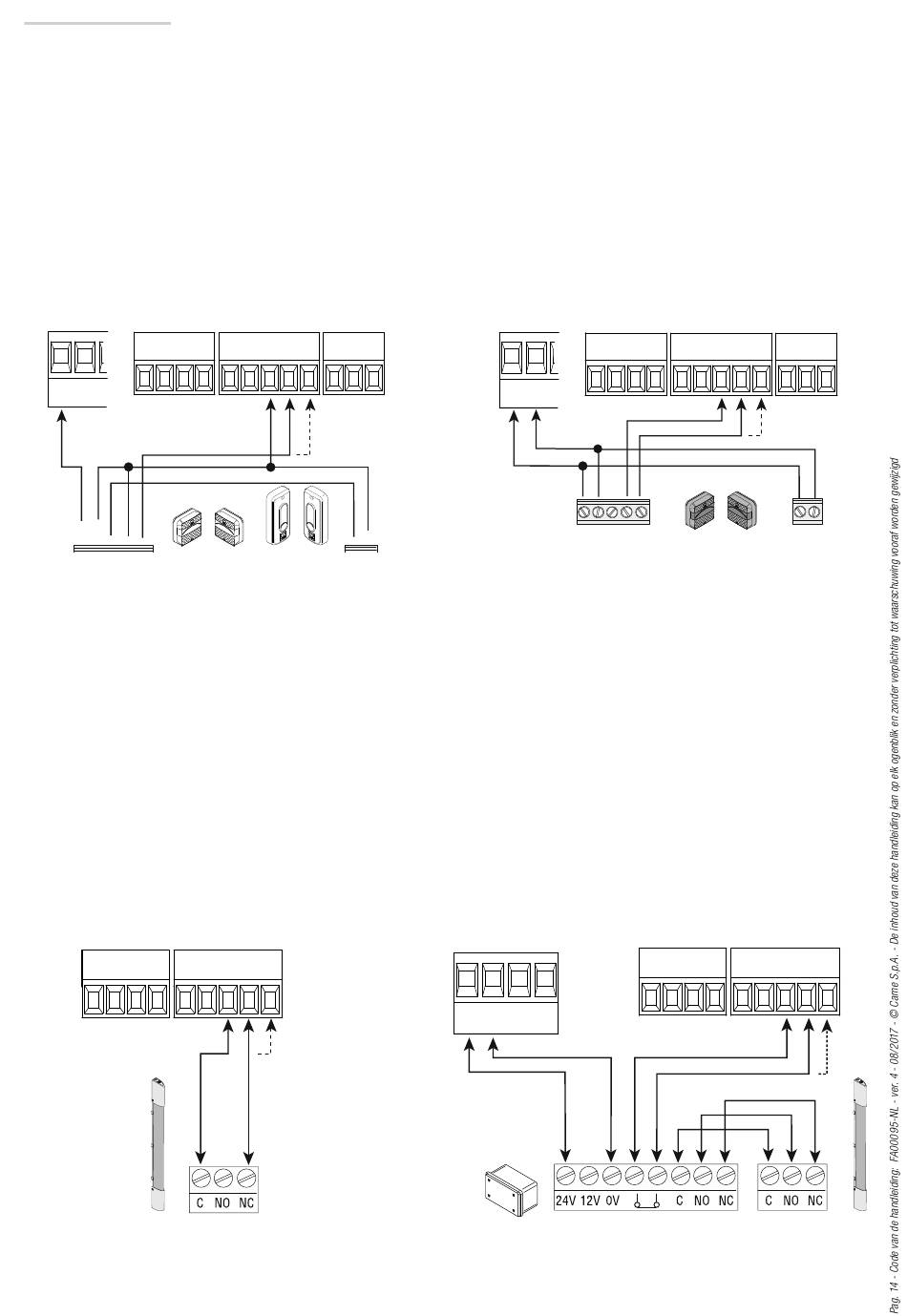

Confi gureer het contact CX of CY (N.C.): ingang voor veiligheidsinrichtingen zoals fotocellen, conform de norm EN 12978.
Zie de functies van de ingangen CX (functie F2) of CY (functie F3) in:
- C1 weer openen tijdens het sluiten. Tijdens het sluiten van het hek zorgt het openen van het contact voor het omkeren van de beweging tot het
hek weer helemaal open is;
- C2 weer sluiten tijdens het openen. Tijdens het openen van het hek zorgt het openen van het contact voor het omkeren van de beweging tot het
hek weer helemaal gesloten is;
- C3 tijdelijke stop. Het hek stopt, als dit in beweging is, met daaropvolgende activering van de automatische sluiting (als de functie voor de
automatische sluiting geactiveerd is);
- C4 wachten bij obstakel. Het hek stopt, als dit in beweging is, met daaropvolgende voortzetting van de beweging als het obstakel is verwijderd.
Als de contacten CX en CY niet worden gebruikt, moeten ze bij de programmering worden gedeactiveerd.
1 2 3P 7 10 TS 2 CX CY
10 11 E 5
-
+
DELTA-S
Veiligheidslijsten
Confi gureer het contact CX of CY (N.C.), ingang voor veiligheidsinrichtingen zoals veiligheidslijsten, conform de norm EN 12978.
Zie de functies van de ingangen CX (functie F2) of CY (functie F3) in:
- C7 weer openen tijdens het sluiten. Tijdens het sluiten van het hek zorgt het openen van het contact voor het omkeren van de beweging tot het
hek weer helemaal open is;
- C8 weer sluiten tijdens het openen. Tijdens het openen van het hek zorgt het openen van het contact voor het omkeren van de beweging tot het
hek weer helemaal gesloten is.
Als de contacten CX en CY niet worden gebruikt, moeten ze bij de programmering worden gedeactiveerd.
1 2 3P 7 10 TS 2 CX CY
A B GND
-
DIR
DFW
1 2 3P 7 10 TS 2 CX CY A B GND
10 11 E 5
+ - NO C
10 11 E 5
DFW met DFI-kaart voor de controle van
NC
+
TX
DELTA
1 2 3P 7 10 TS 2 CX CY
de aansluitingen
-
