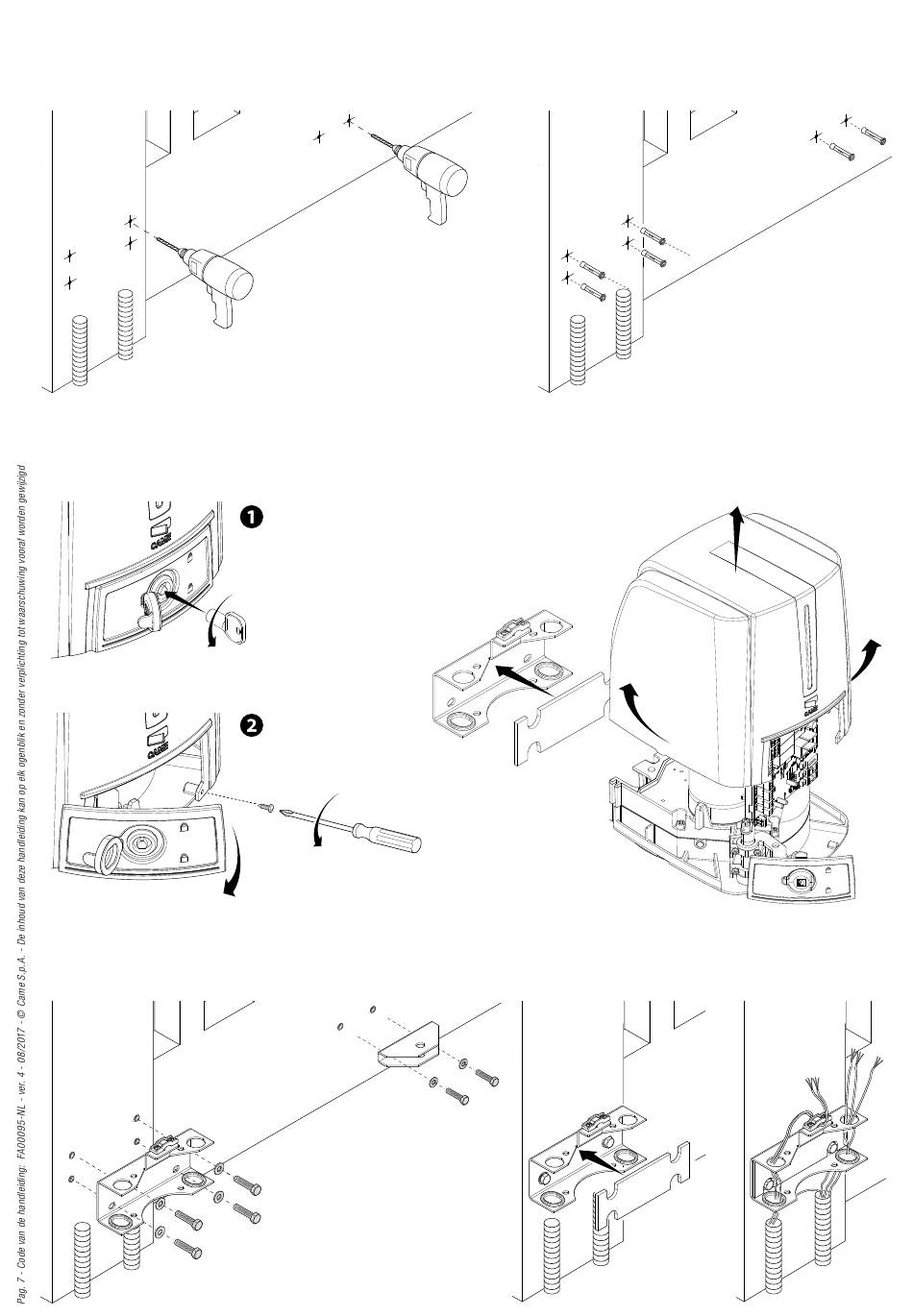

Markeer de bevestigingspunten van de kolombeugel en de hekbeugel. De hartafstanden tussen de openingen in de beugels staan in de paragraaf
met de maten.
Boor de bevestigingspunten, monteer de pluggen of andere middelen die geschikt zijn voor de bevestiging van de beugels.
De afbeeldingen dienen slechts als voorbeelden. De technicus die het systeem installeert zal de oplossing moeten kiezen die het meest
geschikt is voor het type vleugel en de dikte ervan.
Verwijder, alvorens de automatisering te installeren, de kap op de volgende wijze:.
- open de beschermdop van het ontgrendelingsluikje, steek de driekantsleutel in het slot en draai hem tegen de richting van de klok in ().
- open het luikje en draai de schroef los waarmee de kap op de motor vastzit().
- doe de kap omhoog door zacht aan de zijden te trekken en haal de kolombeugel van de motor ().
Bevestig de beugels met geschikte schroeven.
Plaats het rubberen vulstuk in de kolombeugel.
Plaats de elektrische kabels voor de aansluitingen door ze de door de kabelgeleiders te halen en zet ze vast in de kabelklem van de kolombeugel.
