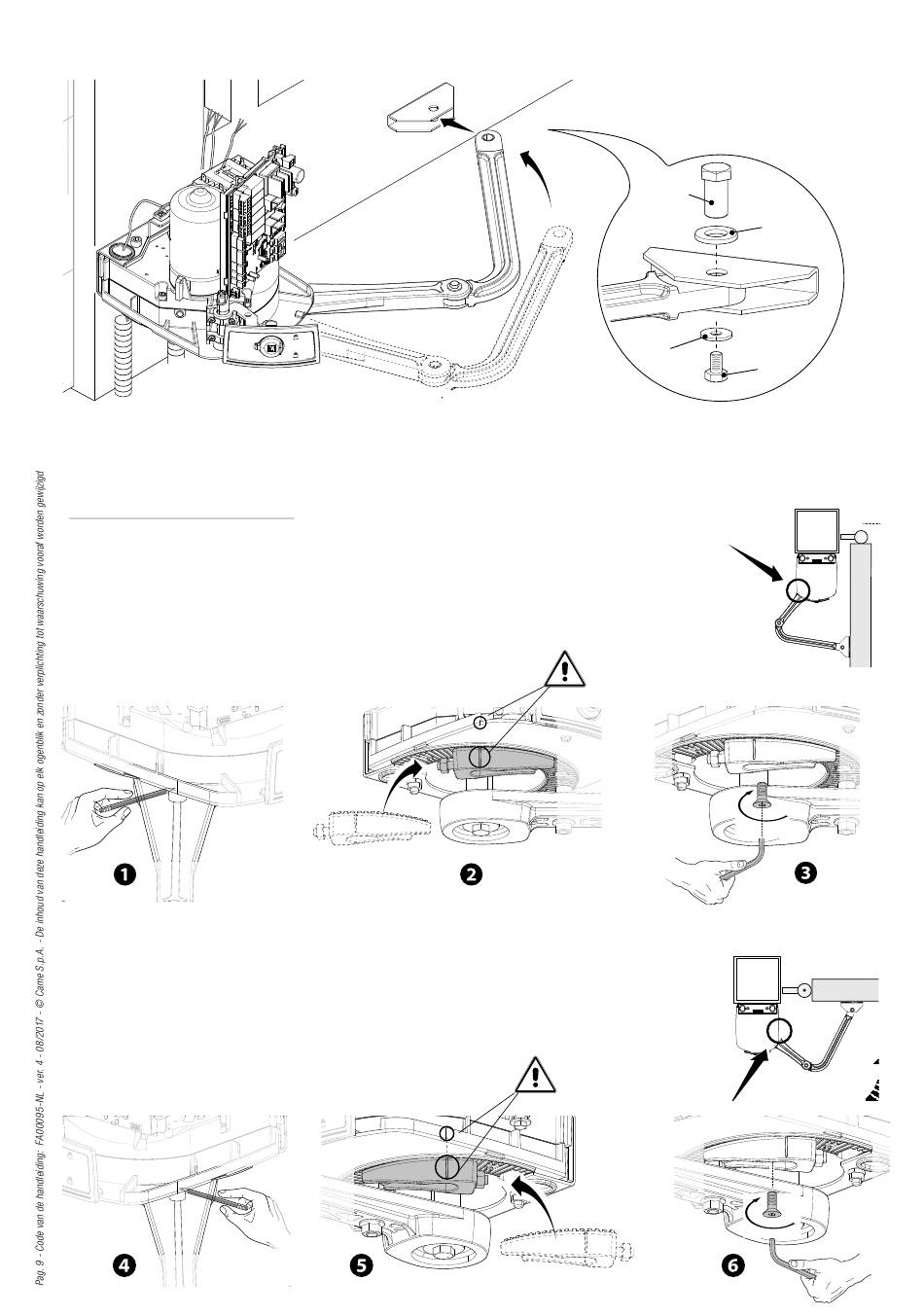

Ontgrendel de motor (zie DE MOTOR ONTGRENDELEN), bevestig de aangedreven arm aan de hekbeugel zoals aangegeven in de afbeelding.
Ø 12
UNI 6592
Ø 12
UNI 6593
UNI 5739
Ø 6
M6x10
De mechanische stoppen bevestigen
Ontgrendel de motor.
Bij opening
Open de vleugel helemaal. Markeer het midden van de arm op de behuizing ().
Sluit de vleugel met de hand. Plaats de mechanische aanslag onder de behuizing. De markering op de behuizing
moet samenvallen met de groef in de stop, zoals aangegeven ().
Zet de eindaanslag vast met de schroef ().
Bij sluiting
Sluit de vleugel. Markeer het midden van de arm op de behuizing ().
Open de vleugel met de hand. Plaats de tweede eindaanslag tegen de andere zijde van de arm. De markering
op de behuizing moet samenvallen met de groef in de stop ().
Zet de eindaanslag vast met de schroef ().
