De automatisering aansluiten
M1 N1 ENC1 M2 N2 ENC2
M1 N1 ENC1 M2 N2 ENC2
De automatisering en motor aansluiten
M1 N1 ENC1 M2 N2 ENC2
M N E
M N E
M1 N1 ENC1 M2 N2 ENC2

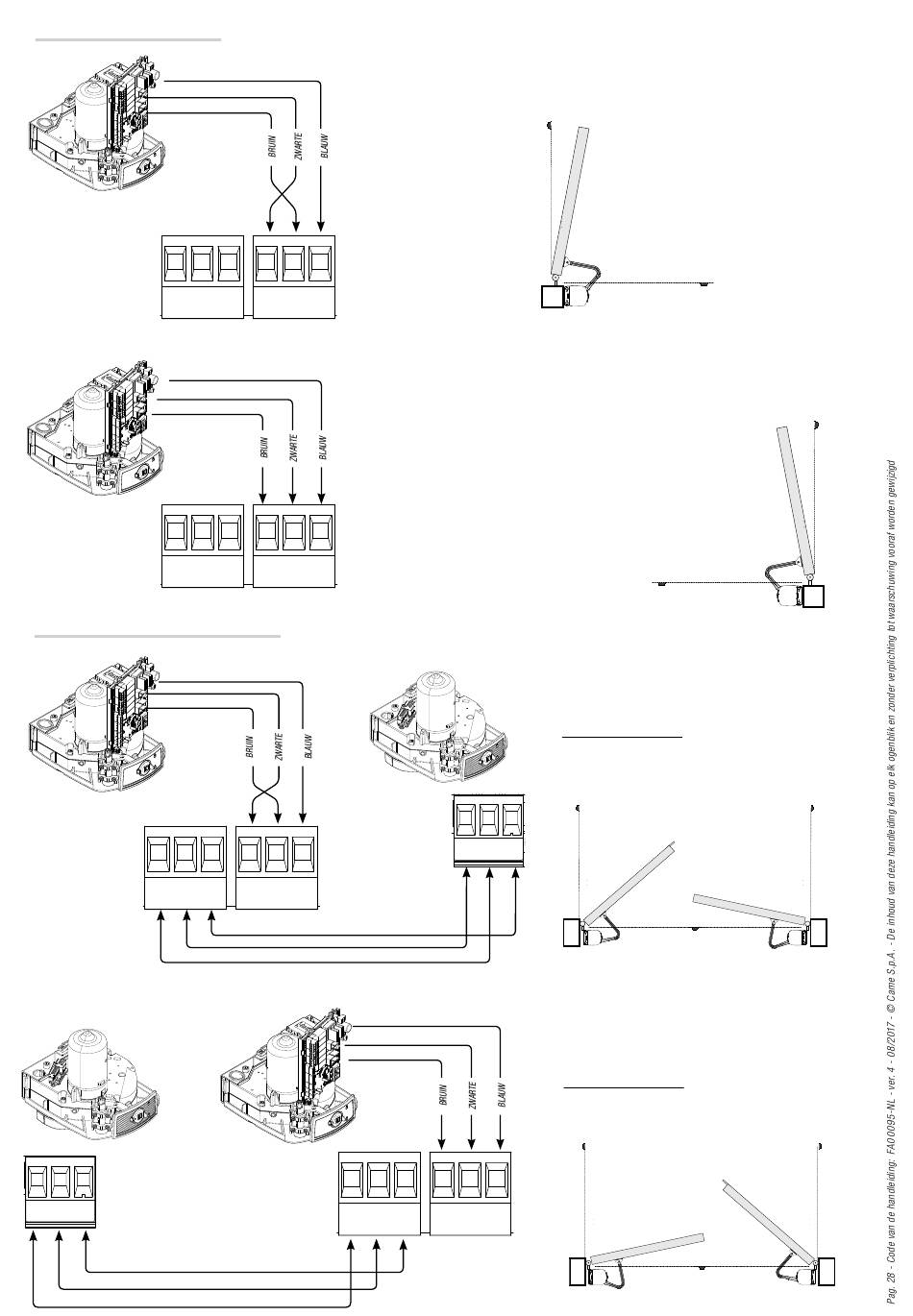

Elektrische aansluitingen:
linksgemonteerde automatisering (van binnenuit
gezien)
Elektrische aansluitingen:
rechtsgemonteerde automatisering (van binnenuit
gezien)
Elektrische aansluitingen:
linksgemonteerde automatisering en
rechtsgemonteerde motor (van binnenuit gezien) met
vertraging bij sluiten.
FA7024CB
Elektrische aansluitingen:
rechtsgemonteerde automatisering en
linksgemonteerde motor (van binnenuit gezien) met
vertraging bij sluiten.
FA7024
FA7024
FA7024CB
