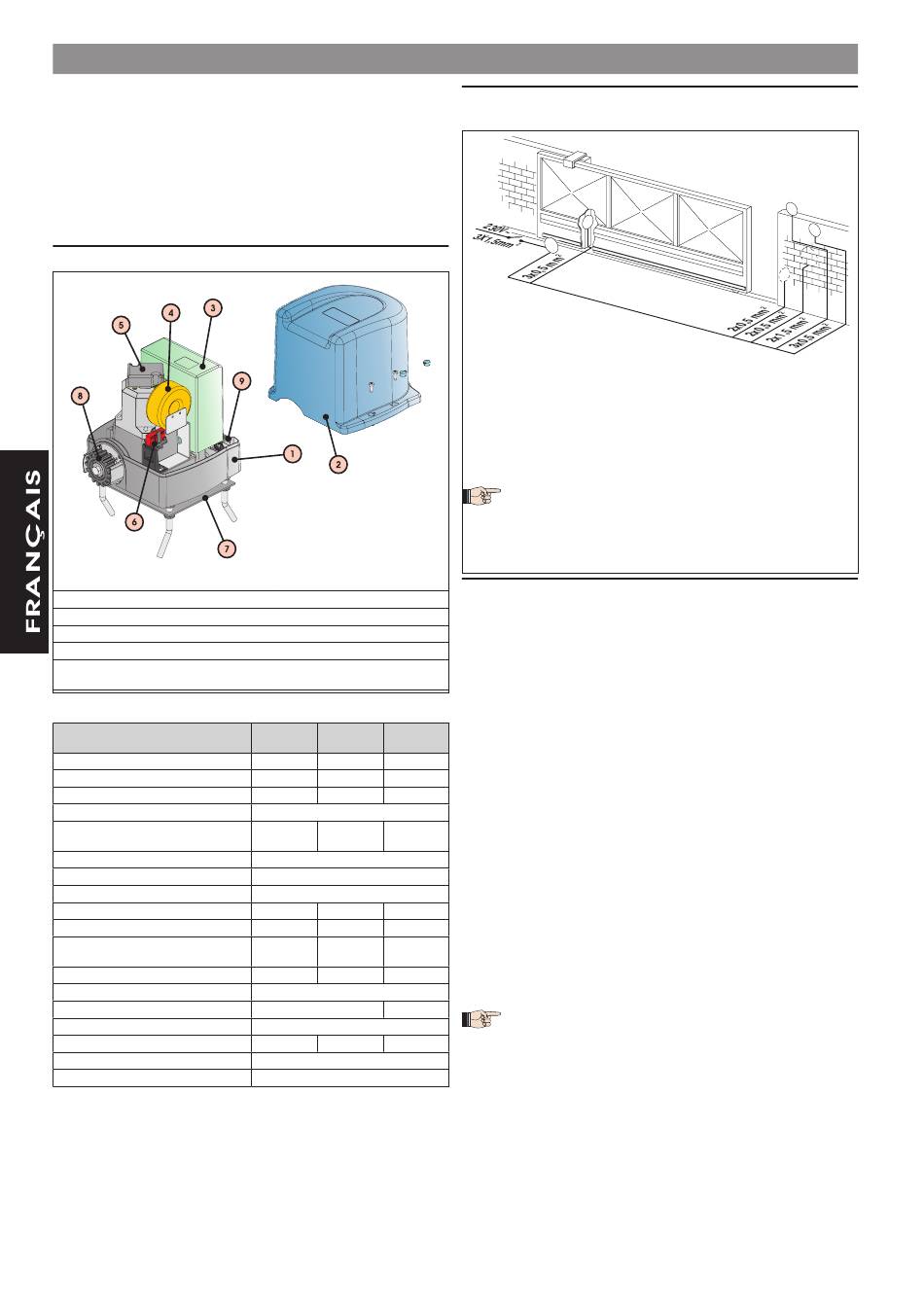

L'automatisme MILORD pour portails coulissants domestiques est un
opérateur électromécanique qui transmet le mouvement au vantail par
l'intermédiaire d'un pignon opportunément accouplé à une crémaillère
fixée au portail.
Le système irréversible garantit le blocage mécanique quand le moteur
n'est pas en fonction; il n'est donc pas nécessaire d'installer de serrure. Un
dispositif pratique de déverrouillage permet de manœuvrer le portail en
cas de coupure de courant ou de dysfonctionnement.
Cet opérateur est dépourvu d'embrayage mécanique; une armoire de
manœuvre à embrayage électronique est donc indispensable.
Sur les opérateurs MILORD de la version "C", l'armoire électronique est
intégrée au corps de l'opérateur.
. DESCRIPTION ET CARACTÉRISTIQUES TECHNIQUES
1 Motoréducteur
1 Motoréducteur
2 Carter de protection
2 Carter de protection
3 Centrale de commande *
3 Centrale de commande *
4 Transformateur toroïdal **
4 Transformateur toroïdal **
5 Encodeur **
5 Encodeur **
* De série uniquement sur les versions ""C""
* De série uniquement sur les versions ""C""
** Uniquement pour le modèle MILORD 424C
** Uniquement pour le modèle MILORD 424C
C
araCtéristiques teChniques des opérateurs
Modèle
Alimentation
Puissance absorbée
Absorption
Tours/min. moteur électrique
Condensateur de démarrage
Rapport de réduction
Pignon
Crémaillère
Couple maxi
Poussée maxi
Protection thermique sur l'enroule-
ment
Fréquence d'utilisation
Température de fonctionnement
Poids opérateur
Degré de protection
Poids maxi portail
Vitesse portail
Longueur maxi portail
AUTOMATISME MILORD
Fig. 1
Fig. 1
6 Capteur magnétique
6 Capteur magnétique
7 Plaque de fondation
7 Plaque de fondation
8 Pignon
8 Pignon
9 Dispositif de déverrouillage
9 Dispositif de déverrouillage
MILORD
MILORD
MILORD
5-5C
424-424C
8-8C
230V~ 50Hz
24 Vdc
230V~ 50Hz
350 W
70 W
500 W
1.5 A
3 A
2.2 A
1400
12.5 µF
10 µF 400V
/
400V
1:25
Z16
module 4
18 Nm
13.5 Nm
24 Nm
45 daN
40 daN
65 daN
140°C
/
140°C
30%
100%
40%
-20°C +55°C
10 Kg
11Kg
IP44
500 Kg
400 Kg
800 Kg
12 m/min
15 m
2. DISPOSITIONS ÉLECTRIQUES
(installation standard)
2
1
1.
1.
Opérateur avec armoire électrique incorporée (prévoir une plaque de
Opérateur avec armoire électrique incorporée (prévoir une plaque de
fondation spécifique)
fondation spécifique)
2.
2.
Photocellules
Photocellules
3.
3.
Bouton-poussoir à clé
Bouton-poussoir à clé
4.
4.
Lampe clignotante
Lampe clignotante
5.
5.
Récepteur
Récepteur
1) Utiliser des tubes rigides et/ou flexibles pour la pose des câbles
1) Utiliser des tubes rigides et/ou flexibles pour la pose des câbles
électriques.
électriques.
2) Toujours séparer les câbles de connexion des accessoires à bas-
2) Toujours séparer les câbles de connexion des accessoires à bas-
se tension des câbles d'alimentation à 230 V~. Utiliser des gaines
se tension des câbles d'alimentation à 230 V~. Utiliser des gaines
séparées pour éviter toute interférence.
séparées pour éviter toute interférence.
3. INSTALLATION DE L'AUTOMATISME
3.. VÉRIFICATIONS PRÉLIMINAIRES
Pour un fonctionnement correct de l'automatisme, la structure du portail
existant, ou à réaliser, doit présenter les conditions requises suivantes:
le poids du portail doit correspondre aux indications du tableau des
•
caractéristiques techniques;
•
la structure du vantail doit être solide et rigide;
•
la surface du vantail doit être lisse (sans pièces saillantes);
•
le mouvement du vantail doit être régulier et uniforme, sans frottements
durant toute la course;
•
absence d'oscillations latérales du vantail;
•
excellent état des systèmes de coulissement inférieur et supérieur. Il est
préférable de poser au sol un rail de guidage à gorge arrondie pour
obtenir des frottements de coulissement réduits.
•
présence de deux roues de coulissement seulement;
•
présence d'arrêts mécaniques de sécurité pour éviter tout danger de
déraillement du portail; ces arrêts doivent être solidement fixés au sol ou
sur le rail de guidage au sol environ 40 mm au-delà de la position de fin
de course.
•
absence de serrures mécaniques de fermeture.
On recommande de réaliser les ouvrages de forge avant d'installer l'au-
tomatisme.
L'état de la structure influence directement la fiabilité et la sécurité de
l'automatisme.
3.2. INSTALLATION DE L'OPÉRATEUR
1.
Assembler la plaque de fondation d'après la Fig.3.
2.
Réaliser un creusage pour la plaque de fondation d'après la fig. 4.
Positionner la plaque de fondation d'après la fig. 5 (fermeture à droite)
ou la fig. 6 (fermeture à gauche) pour garantir un engrenage correct
entre le pignon et la crémaillère.
On conseille de placer la plaque sur une base en béton à environ
50 mm du sol (fig. 7).
3.
Poser les tuyaux flexibles nécessaires pour le passage des câbles de
connexion entre le motoréducteur, les accessoires et l'alimentation
électrique. Les tuyaux flexibles doivent sortir d'environ 3 cm par le trou
de la plaque.
2
4
5
3
2
Fig. 2
Fig. 2
