La automación MILORD para cancelas correderas residenciales es un
operador electromecánico que transmite el movimiento a la hoja por
medio de un piñón adecuadamente acoplado a una cremallera fijada
en la cancela.
El sistema irreversible garantiza el bloqueo mecánico cuando el motor
no está en funcionamiento, por lo que no es necesario instalar cerradura
alguna. Un cómodo sistema de desbloqueo permite maniobrar la cancela
en caso de falta de alimentación eléctrica o de avería.
Este operador no tiene embrague mecánico, por lo que requiere un equipo
de mando con embrague electrónico.
Los operadores MILORD en las versiones "C" tienen el equipo electrónico
incorporado en el cuerpo del operador.

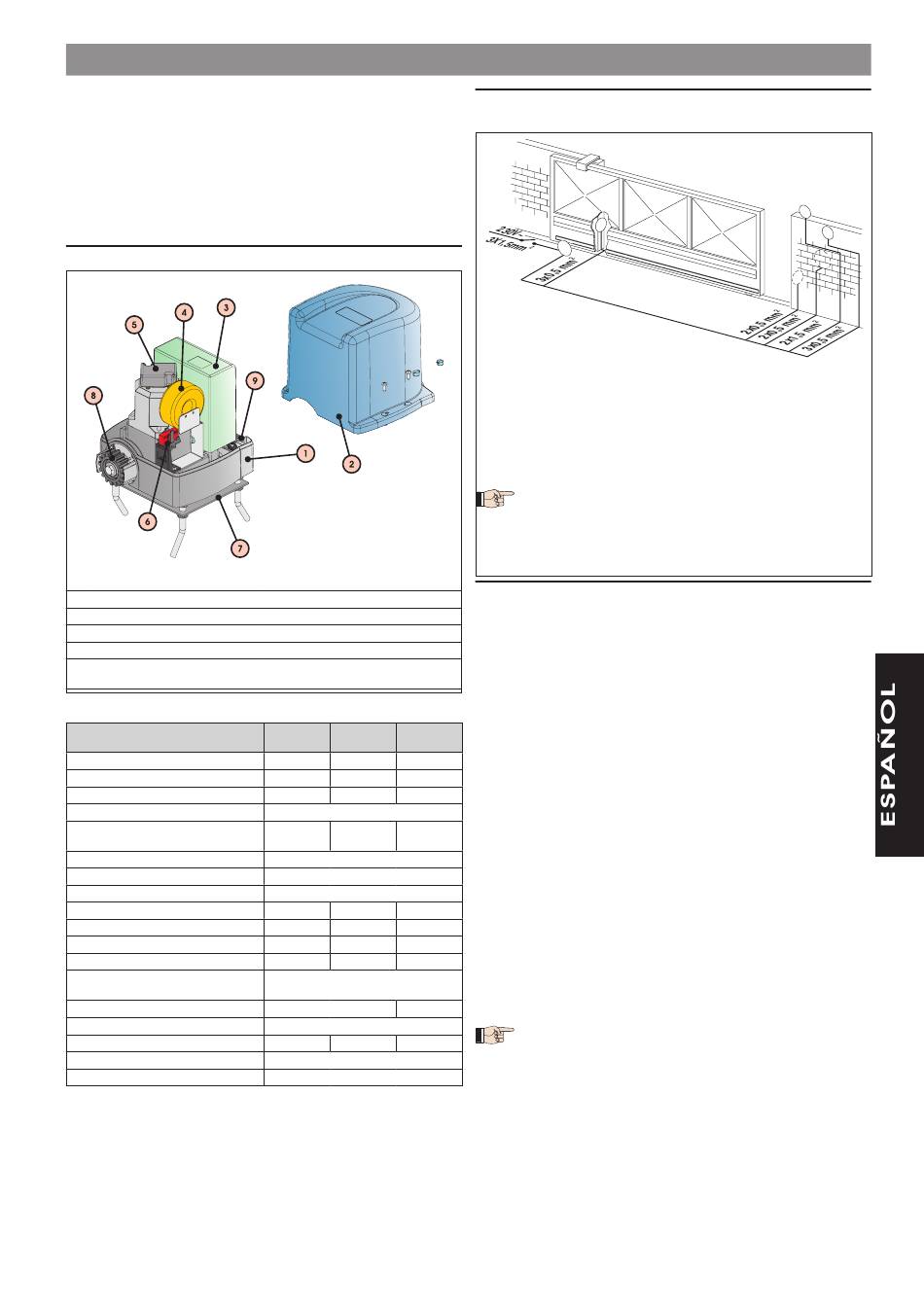

. DESCRIPCIÓN Y CARACTERÍSTICAS TÉCNICAS
1 Motorreductor
1 Motorreductor
2 Cárter
2 Cárter
3 Central de mando *
3 Central de mando *
4 Transformador toroidal **
4 Transformador toroidal **
5 Encoder **
5 Encoder **
* De serie sólo en las versiones ""C""
* De serie sólo en las versiones ""C""
** Sólo para el modelo MILORD 424C
** Sólo para el modelo MILORD 424C
C
araCterístiCas téCniCas de los operadores
Modelo
Alimentación
Potencia absorbida
Absorción
R.p.m. motor eléctrico
Condensador de arranque
Relación de reducción
Piñón
Cremallera
Par máx.
Empuje máx.
Termoprotección en el bobinado
Frecuencia de utilización
Temperatura ambiente de funcio-
namiento
Peso operador
Grado de protección
Peso máximo de la cancela
Velocidad de la cancela
Longitud máxima de la cancela
AUTOMACIÓN MILORD
Fig. 1
Fig. 1
6 Sensor magnético
6 Sensor magnético
7 Placa de cimentación
7 Placa de cimentación
8 Piñón
8 Piñón
9 Dispositivo de desbloqueo
9 Dispositivo de desbloqueo
MILORD
MILORD
MILORD
5-5C
424-424C
8-8C
230V~ 50Hz
24 Vdc
230V~ 50Hz
350 W
70 W
500 W
1.5 A
3 A
2.2 A
1400
12.5 µF
10 µF 400V
/
400V
1:25
Z16
módulo 4
18 Nm
13.5 Nm
24 Nm
45 daN
40 daN
65 daN
140°C
/
140°C
30%
100%
40%
-20°C +55°C
10 Kg
11Kg
IP44
500 Kg
400 Kg
800 Kg
12 m/min
15 m
2. PREDISPOSICIONES ELÉCTRICAS
(equipo estándar)
2
1
1.
1.
Operador con equipo eléctrico incorporado (prever una específica
Operador con equipo eléctrico incorporado (prever una específica
placa de cimentación)
placa de cimentación)
2.
2.
Fotocélulas
Fotocélulas
3.
3.
Pulsador de llave
Pulsador de llave
4.
4.
Destellador
Destellador
5.
5.
Receptor
Receptor
1) Para tender los cables eléctricos, utilice tubos rígidos y/o flexibles
1) Para tender los cables eléctricos, utilice tubos rígidos y/o flexibles
adecuados.
adecuados.
2) No deje que los cables de conexión de los accesorios a baja
2) No deje que los cables de conexión de los accesorios a baja
tensión se toquen con los de la alimentación de 230 V~. Para evitar
tensión se toquen con los de la alimentación de 230 V~. Para evitar
cualquier interferencia utilice vainas separadas.
cualquier interferencia utilice vainas separadas.
3. INSTALACIÓN DE LA AUTOMACIÓN
3.. COMPROBACIONES PREVIAS
Para que la automación funcione correctamente, la estructura de la can-
cela existente, o que ha de realizarse, tiene que presentar las siguientes
características:
•
El peso de la cancela corresponde al indicado en la tabla de caracte-
rísticas técnicas;
•
Estructura de la hoja robusta y rígida;
•
Superficie de la hoja lisa (sin resaltes);
•
Movimiento regular y uniforme de la hoja, sin rozamientos durante toda
la carrera;
•
Falta de oscilaciones laterales de la hoja;
•
Excelente estado de los sistemas de deslizamiento inferior y superior. Es
aconsejable usar una guía de tierra de garganta redondeada a fin de
reducir los roces en el deslizamiento.
•
Presencia de sólo dos ruedas de deslizamiento;
•
Presencia de los bloqueos mecánicos de seguridad para evitar peligros
de descarrilamiento de la cancela; dichos bloqueos deben fijarse
fuertemente al suelo o a la guía de tierra, a unos 40 mm más allá de la
posición de final de carrera.
•
Falta de cerraduras mecánicas de cierre.
Se aconseja efectuar las posibles intervenciones fabriles antes de instalar
la automación.
El estado de la estructura influye directamente en la fiabilidad y seguridad
de la automación.
3.2. INSTALACIÓN DEL OPERADOR
1.
Ensamble la placa de cimentación tal y como se indica en la Fig.3.
2.
Realice una excavación para colocar la placa de cimentación como
se indica en la fig. 4. La placa de cimentación debe colocarse como
se muestra en la fig. 5 (cierre derecho) o fig. 6 (cierre izquierdo) para
garantizar el correcto engranaje entre el piñón y la cremallera.
Es aconsejable colocar la placa sobre una base de cemento a
unos 50 mm del suelo (fig. 7).
3.
Coloque los tubos flexibles necesarios para el paso de los cables de
conexión entre el motorreductor, los accesorios y la alimentación elé-
ctrica. Los tubos flexibles deben salir unos 3 cm por el orificio presente
en la placa.
7
4
5
3
2
Fig. 2
Fig. 2
