3.
Zet de vleugel met de hand helemaal open.
4.

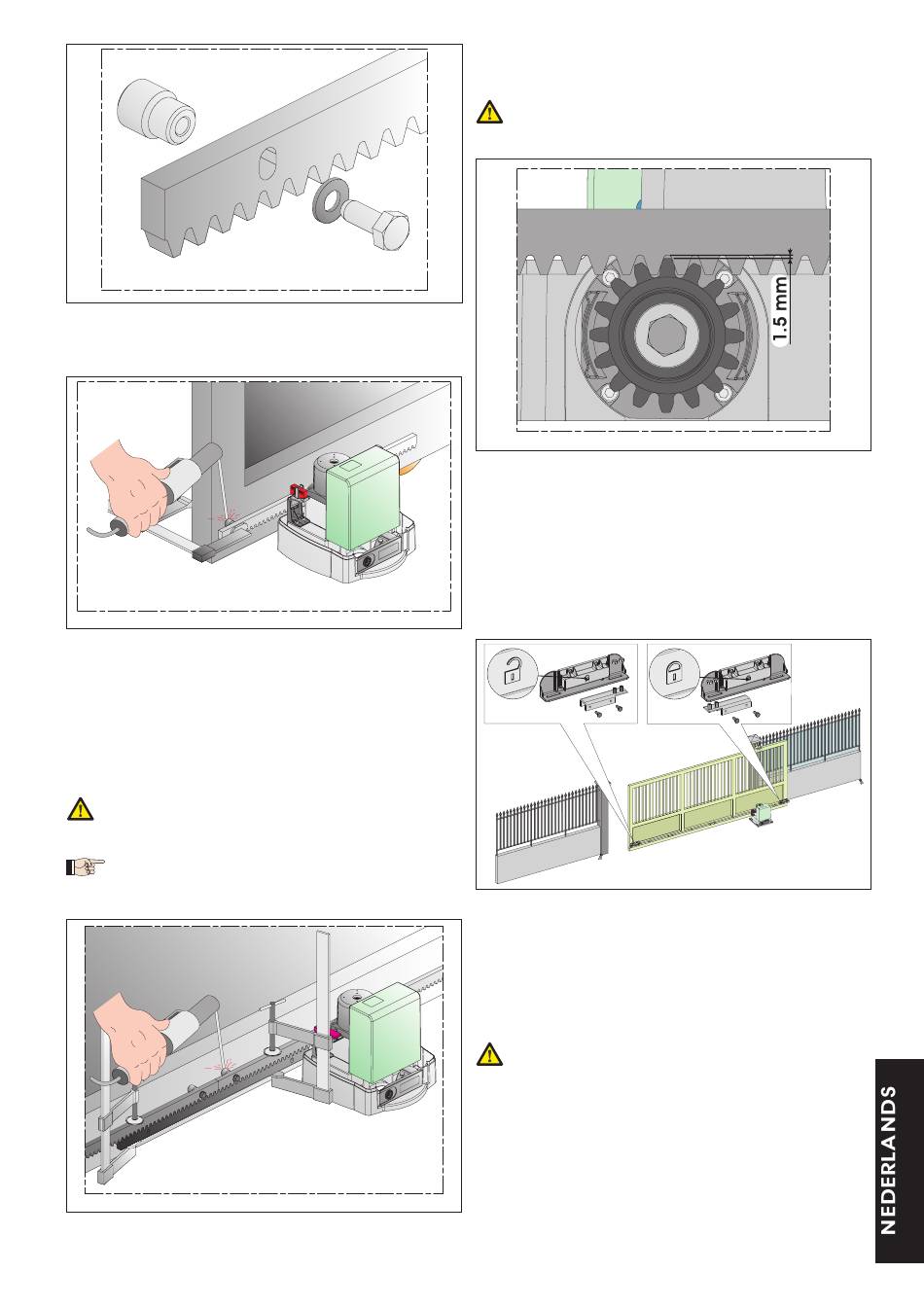

Zet het eerste element van de tandheugel op het rondsel ter hoogte
van het eerste afstandsstuk (fig. 10).
5.
Bevestig het element van de tandheugel met een klem op de vleugel
(fig 10).
6.
Schuif de vleugel met de hand verder dicht tot hij bij het derde afstan-
dsstuk van de tandheugel komt, en zet hem vast met een laspunt.
7.
Soldeer de drie afstandsstukken definitief op de poort. Om de andere
elementen van de tandheugel die nodig zijn om de poort helemaal
te sluiten op correcte wijze te bevestigen, moet als volgt worden
gehandeld:
8.
Zet een ander element van de tandheugel naast het laatste bevestigde
element, en gebruik daarbij een stuk van de tandheugel om de tanden
van de twee elementen op elkaar af te stemmen (fig. 11).
9.
Schuif de vleugel langzaam met de hand verder dicht tot hij met het
derde afstandsstuk van het te bevestigen element bij het rondsel komt
(fig. 11).
Controleer of alle elementen van de tandheugel midden op de tanden
van het rondsel komen. Als dat niet het geval is, pas dan de positie
van de motorreductor aan.
10.
Las de drie afstandsstukken van het element vast (fig. 10).
a) De elementen van de tandheugel mogen absoluut niet op de
afstandsstukken, noch aan elkaar worden vastgelast.
b) Gebruik absoluut geen vet of andere smeermiddelen tussen het
rondsel en de tandheugel.
11.
Voor een correcte speling tussen het rondsel en de tandheugel moet de
motorreductor 1,5 mm lager worden gezet door aan de steunmoeren
van de basisplaat te draaien. Zet, na het afstellen, de bevestigingsmoe-
ren van de aandrijving altijd goed vast.
Bij een nieuw te installeren poort moet deze speling (fig 2) een aantal
maanden na installatie worden gecontroleerd.
12.
Controleer met de hand of de poort vrij helemaal kan worden geopend,
en of de vleugel gelijkmatig en zonder haperingen beweegt.
Fig. 9
Fig. 9
3.4. PLAATSEN VAN MAGNETEN EINDSCHAKELAARS
De aandrijving is uitgerust met een magnetische eindschakelaar, die de mo-
tor van de poort het commando geeft te stoppen op het moment waarop
de magneet, die in het bovenste deel van de tandheugel is bevestigd, de
sensor activeert. De bij de aandrijving geleverde magneten hebben een
specifieke polariteit, en schakelen slechts één contact van de sensor in, het
contact voor het sluiten of die voor het openen. Op de magneet die het
contact voor het openen van de poort inschakelt is een open slot afge-
beeld, en omgekeerd, op de magneet die het contact voor het sluiten van
de poort activeert staat het symbool van een gesloten slot (zie fig. 13).
Handel als volgt om de twee magneten van de eindschakelaar op correcte
wijze te op hun plaats te zetten:
Fig. 10
Fig. 10
1.
Assembleer de twee magneten zoals aangegeven in figuur 13.
2.
Zet de aandrijving op handmatige bediening, zie hoofdstuk 6, en schakel
de voeding naar het systeem in.
3.
Open de poort met de hand tot ongeveer 40 mm van de mechanische
eindaanslag voor het openen.
4.
Schuif de magneet met het open slot over de tandheugel in de ope-
ningsrichting, zie figuur 14. Schuif, zodra de led van de eindschakelaar
voor het openen op de kaart dooft, de magneet nog 10 mm verder en
zet hem voorlopig vast met de speciale schroeven.
5.
Herhaal de handelingen vanaf punt 3 met de magneet voor het slui-
ten.
6.
Vergrendel opnieuw het systeem (zie paragraaf 6).
vergewis u ervan, alvorens een impuls te geven, dat de poort niet met
de hand kan worden bewogen.
7.
Geef het commando voor een complete cyclus om te controleren of
de eindschakelaars goed werken.
Fig. 11
Fig. 11
29
Fig. 12
Fig. 12
Fig. 13
Fig. 13
