HOOFDSTUK 3: VOETSTEUNEN
Titanium Voetsteun met Platte ABS Hoes
De Hoogte Verstellen/Vervangen
Benodigd gereedschap:
•
3/16" Inbussleutel
•
Liniaal
1. Draai de inbusbouten in de twee voetsteunklemmen die de voetsteun vastzetten aan het frame los, maar verwijder
deze niet. Zie Figuur 3-2. Draai, wanneer u de voetsteun vervangt, de inbusbouten los genoeg om de oude
voetsteun volledig te kunnen verwijderen. Zorg dat de hulzen binnen de framebuizen blijven. Wanneer u de
hoogte aanpast, moet u de inbusbouten los genoeg maken om de voetsteun vrij naar boven en beneden te kunnen
schuiven binnen de klemmen van de voetsteun.
2. Als u de voetsteun vervangt, verwijder dan eerst de oude voetsteun en plaats daarna de nieuwe voetsteun in het
frame. Zorg dat de huls van de voetsteun in het frame blijft.
3. Plaats het einde van een liniaal op de grond en houd deze verticaal tegen de linkerhoek van de voetsteun.
Pas de linkerkant van de voetsteun aan tot op de gewenste hoogte (niet meer dan 5 cm van de grond) en draai de
inbusbout losjes vast in de linker voetsteunklem, zodat de linkerkant van de voetsteun niet meer kan bewegen.
Zie Figuur 3-3.
Opmerking: Zorg, wanneer u de hoogte van de voetsteun verstelt, dat minstens 4,4 cm van de verlengbuis omhoog
blijft binnenkant van de framebuis blijft. Zie Figuur 3-4.
4. Herhaal de stappen uit bovenstaande Stap 3 aan de rechterkant van de voetsteun.
5. Wanneer beide kanten ingesteld zijn op een gelijke afstand tot de grond, zorg dan dat alle vier (4) de wielen in
contact staan met de grond en draai de twee inbusbouten in de voetsteunklemmen die de voetsteun aan het frame
vastzetten, stevig vast.
Aero T en TRA Gebruikershandleiding

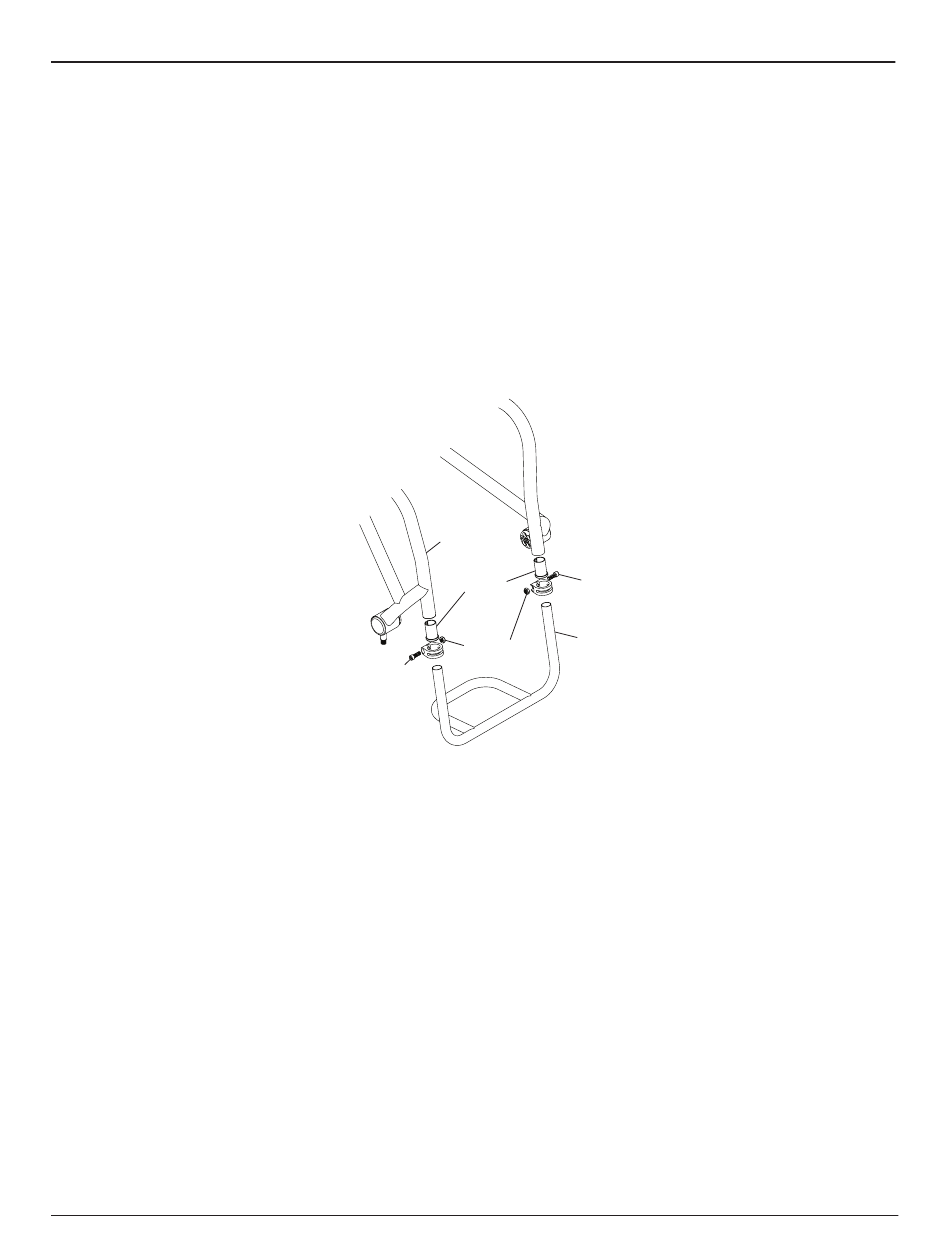

Figuur 3-2
Vervangen Voetsteun
Frame
Bus
Borgmoeren
Inbusbout
3-2
Inbusbout
Voetsteun
OM0008_Rev A_Aero T_TRA
